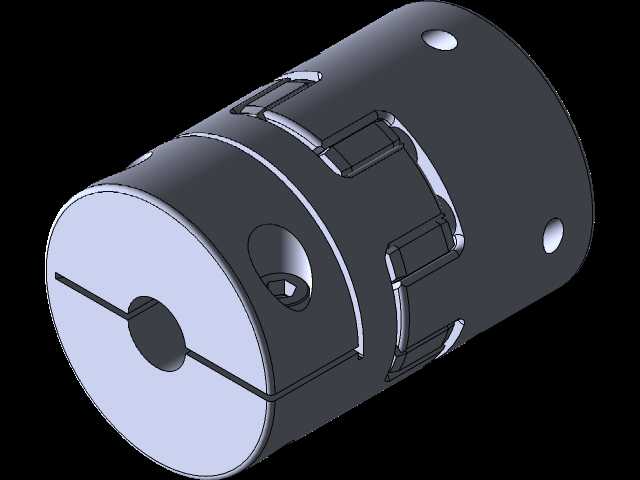

夹紧式梅花弹性联轴器SJC-55c结构

这类夹紧式梅花弹性联轴器，常被用在伺服传动、步进电机输出端、小型输送辊道驱动、精密检测设备传动链路这类对传动同轴度补偿有要求的场景里，区别于传统键槽连接的联轴器，它依靠抱紧式的夹紧结构固定轴端，不需要在配套轴上加工键槽，能减少轴加工的工序，同时避免键连接带来的传动背隙，在中小扭矩的精密传动场景里适配性很强。

从结构设计来看，中间的梅花形弹性体承担了缓冲吸振、补偿两轴相对偏移的作用，不管是安装时带来的径向、角向偏差，还是设备运行中因负载波动产生的轴系窜动，弹性体的形变都能抵消这类偏差带来的附加载荷，避免轴承、电机端盖这类支撑部件承受额外的径向力，延长整套传动部件的使用寿命。两端的金属毂体采用了开口夹紧的结构设计，锁紧螺钉拧紧时开口收缩，能均匀抱紧轴的外圆面，相比顶丝固定的方式，夹紧力分布更均匀，不会在轴表面留下顶丝压痕，后期拆卸维护也更方便，不会出现轴和联轴器抱死难以拆解的问题。

设计这类联轴器时，首先要匹配对应轴径的抱紧范围，毂体的外径、总长度要适配安装空间的边界，比如安装在电机和丝杠之间时，要保证联轴器的外径不会和设备的钣金护罩、安装座产生干涉，两端的夹紧螺钉位置要预留出扳手操作的空间，避免安装时无法拧紧紧固件。弹性体的硬度选择也要匹配传动扭矩，硬度高的弹性体承载扭矩更大，但缓冲性能稍弱，硬度低的弹性体吸振效果好，但大负载下容易产生形变，需要根据实际传动的负载大小、运行转速做匹配。

从安装边界来看，这类联轴器对两轴的对中偏差容忍度比刚性联轴器高，但安装时还是要尽量保证两轴的同轴度在允许范围内，能大幅延长弹性体的更换周期；金属毂体上的锁紧螺钉要采用对应强度等级的紧固件，拧紧时要按照对角交替的方式逐步加力，保证开口收缩量均匀，避免单边抱紧导致的轴偏心问题。日常维护中只需要定期检查弹性体的磨损情况，出现开裂、压溃变形时及时更换同规格弹性体即可，不需要整体更换联轴器，维护成本相对更低。在一些频繁正反转的传动场景里，这类梅花联轴器的缓冲特性还能减少正反转切换时的冲击，让传动过程更平稳，降低设备运行的噪音。
