薄型内嵌式CNC数控机柜结构设计

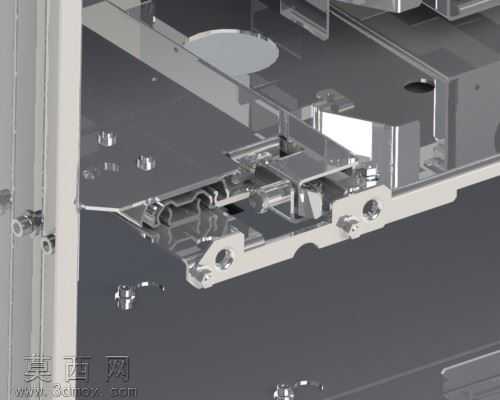

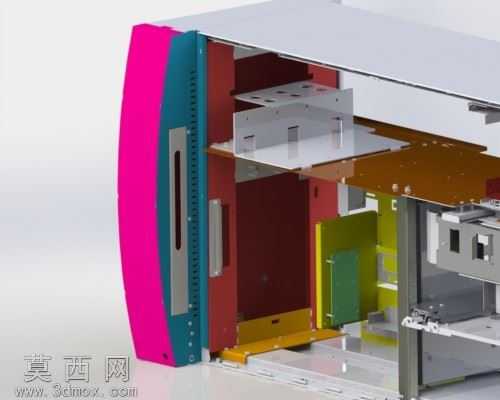

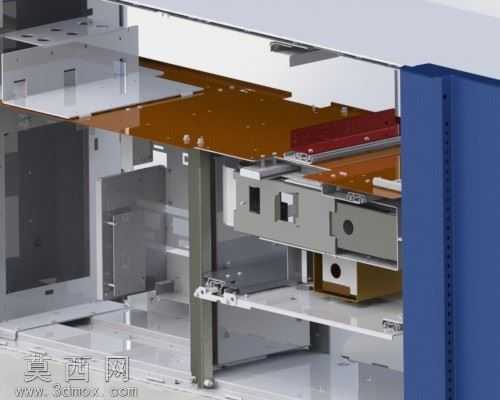

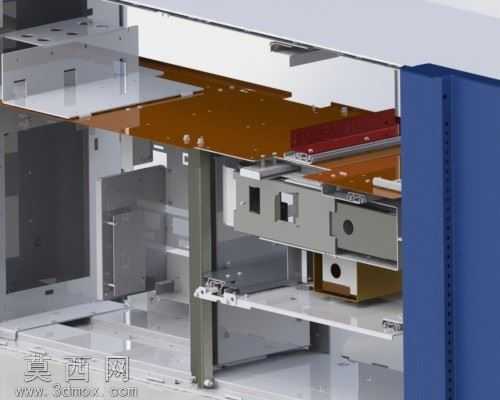

本作品为薄型内嵌式CNC数控机柜的三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，严格遵循工业机柜的装配逻辑与尺寸规范，对柜体的每一处钣金折弯、层板安装位、侧部固定结构都进行了精准的参数约束，确保各部件间无干涉、装配公差符合钣金加工的实际工艺要求。渲染阶段采用哑光冷灰金属材质作为柜体主框架材质，还原冷轧钢板经静电喷涂后的细腻磨砂质感，侧部弧形封边采用米白哑光工程塑料材质，通过材质参数的细微调整区分金属与非金属部件的质感差异，场景采用柔和的漫反射打光方案，避免生硬阴影遮挡柜体内部的分层结构，清晰展现内部的安装空间布局。结构设计上采用超薄内嵌式布局，整体柜体厚度远小于常规落地机柜，适配空间受限的安装场景，内部设置多层可调节安装层板，预留了CNC控制模块、驱动单元、接线端子的标准安装位，侧部设计有隐藏式走线槽与通风散热间隙，前后框架采用圆弧过渡处理，既避免尖锐边角带来的安装磕碰风险，也提升了柜体的整体视觉精致度。设计思路围绕紧凑型数控设备的柜体需求展开，摒弃传统机柜冗余的外部结构，将所有功能部件整合在薄型箱体内，在保证结构强度、安装兼容性的前提下最大化压缩柜体占用空间，内部的支撑框架采用一体化折弯钣金设计，减少拼接零件数量，降低后续生产的装配难度与加工成本，层板的固定位采用通用化孔位设计，可根据不同CNC控制元件的尺寸灵活调整安装高度，适配多种规格的数控硬件安装需求，兼顾了结构实用性与外观的简洁工业美感，可直接用于紧凑型数控设备的柜体开发参考，也可作为同类薄型工业柜体的设计模板进行参数调整复用。
