户外电气防护舱式防滑保护装置

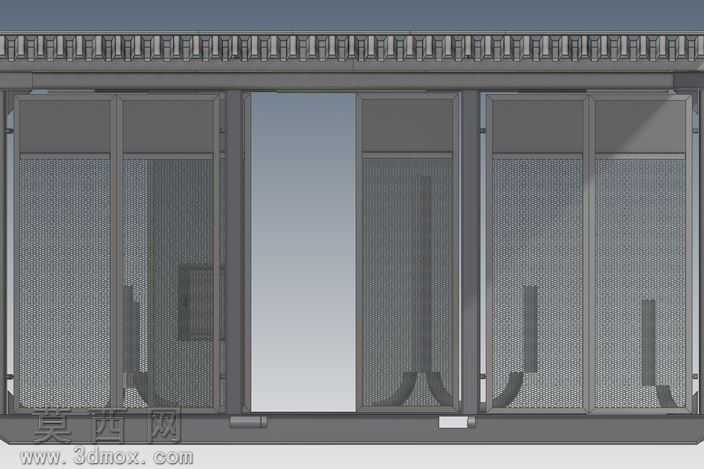

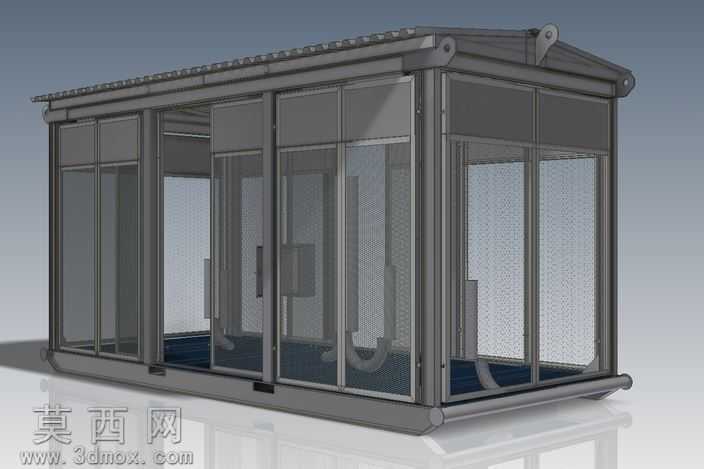

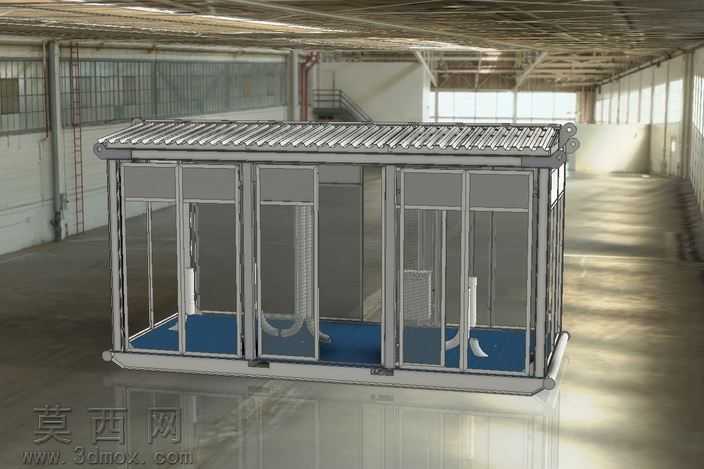

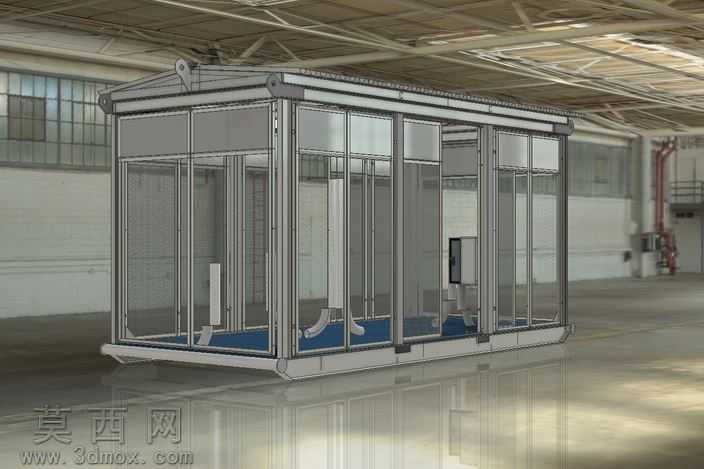

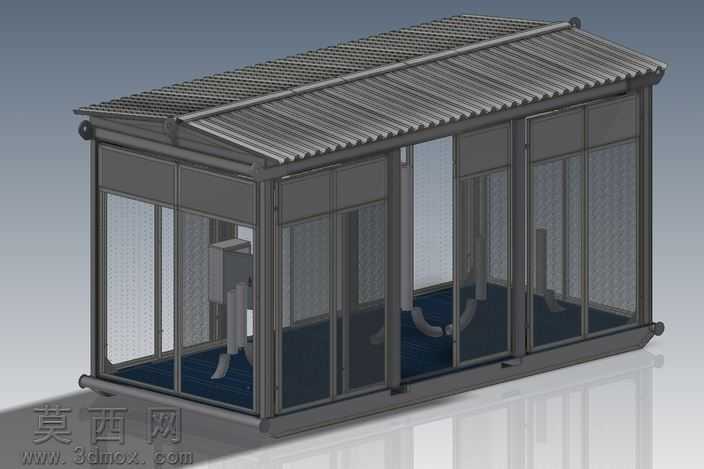

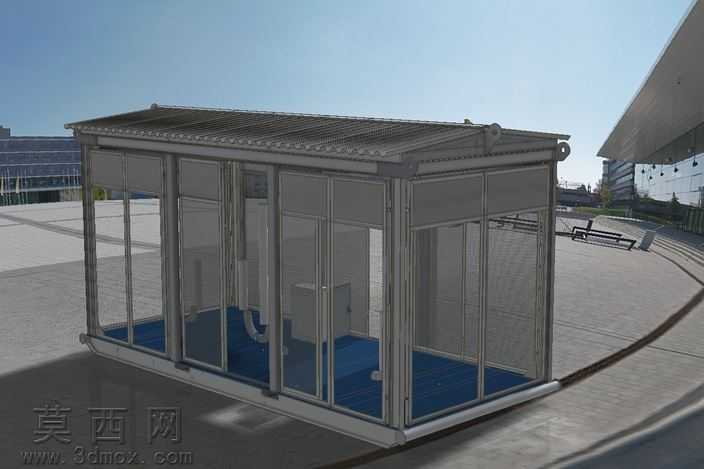

该三维模型采用参数化建模方式完成整体结构搭建，建模过程中优先对底部承载框架进行基准定位，以矩形钢管的截面轮廓为基础通过拉伸、焊接坡口特征添加完成底架结构，保证底架的承重基准与后续舱体安装位完全匹配。舱体主框架采用等比例方通型材搭建，通过线性阵列特征完成竖向支撑柱的均匀排布，每根支撑柱与上下横梁的连接位置均添加了圆角过渡与安装孔位特征，还原实际装配的工艺细节。舱体的围护结构分为两部分，下半部分采用实体金属面板，建模时通过抽壳特征预留面板厚度，表面添加哑光金属材质，模拟冷轧钢板喷塑后的质感；上半部分采用钢丝防护网结构，通过网格阵列生成均匀的网孔特征，材质设置为镀锌金属质感，既保证防护强度又具备通透的观察视野。顶部采用坡屋顶结构，通过双斜面拉伸生成波纹瓦楞的顶面特征，瓦楞的凸起纹理通过线性阵列的凸起特征实现，材质设置为深灰色金属瓦质感，坡顶的倾斜角度经过合理设计，可实现自然排水避免顶部积水。舱门采用推拉式结构设计，建模时添加了滑动轨道与门把手特征，门体与围护部分采用相同的网板加实体板组合结构，保证整体风格统一。舱内预留了电气设备安装位，底部铺设防滑纹理的地板结构，通过凹凸纹理贴图与防滑材质参数设置，还原防滑地板的摩擦质感，避免人员进入操作时滑倒。渲染阶段采用工作室环境光搭配顶部补光，调整金属材质的反射参数与粗糙度，让舱体的金属框架、防护网、瓦楞顶面的质感层次分明，同时添加地面反射效果提升整体真实感。整体设计围绕户外电气设备的防护需求展开，兼顾防护强度、通风观察需求、防滑安全需求与户外耐候性，结构模块化程度高，各部件的装配逻辑清晰，可直接用于防护设施的方案展示与结构参考。
