6mm孔径凸缘式法兰联轴器结构设计

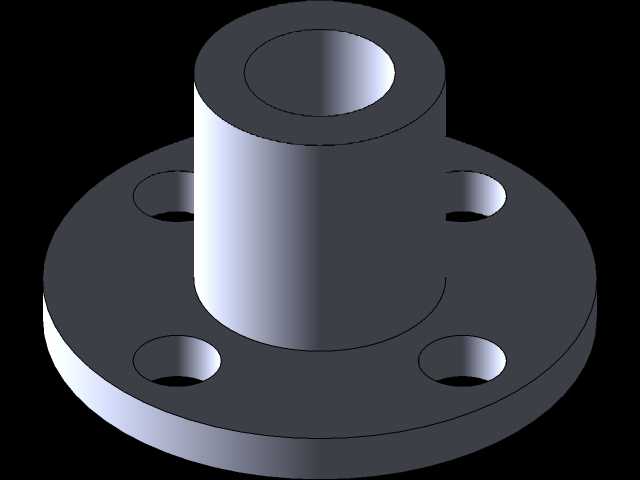

这类6mm孔径的法兰联轴器，常应用在小型自动化输送线、桌面级实验设备、小型精密传动模组这类对轴系同轴度有一定要求的传动场景中，核心作用是实现两根同轴线布置的传动轴之间的刚性连接，平稳传递旋转扭矩，同时保证轴系运转过程中不会出现径向偏移与角度偏斜，维持传动精度。从结构设计来看，该联轴器采用整体式凸缘法兰结构，一端为带中心通孔的圆柱轴套段，用来穿入主动轴或者从动轴，轴孔直径为6mm，适配市面上多数小型减速电机、微型步进电机的输出轴径，轴套段的长度经过匹配计算，能够保证轴与联轴器配合时拥有足够的接触面积，避免键连接或者顶丝固定时出现应力集中导致的轴孔磨损。另一端为圆盘状法兰盘结构，法兰盘上均匀分布四个安装通孔，用来穿入连接螺栓，将两个半联轴器或者联轴器与传动端法兰盘刚性锁紧，螺栓孔的分布圆直径经过公差匹配，保证安装时螺栓能够顺利穿入，不会出现别劲的情况，同时四个螺栓均匀受力，能够抵消传动过程中产生的径向载荷，避免法兰盘受力不均出现变形。设计过程中优先考虑了安装边界的适配性，法兰盘的外圆尺寸控制在适配小型传动舱体的范围内，不会占用过多的设备内部安装空间，轴套段的外径与法兰盘厚度做了等强度校核，在保证整体结构刚性的前提下尽可能减少不必要的材料冗余，降低联轴器自身的转动惯量，避免小型传动系统启动时因为惯量过大出现丢步或者启动滞后的问题。实际应用场景中，这类刚性法兰联轴器不具备补偿轴系偏移的能力，因此安装时需要严格保证两根连接轴的同轴度公差，通常会配合定位止口来完成安装定位，也就是在法兰盘的贴合面加工出定位凸台与凹槽，安装时先将止口配合到位再锁紧连接螺栓，能够大幅降低安装调试的难度，同时避免运转过程中因为轴系不对中产生的附加弯矩，延长轴承与轴件的使用寿命。相比弹性联轴器，这类刚性法兰联轴器的传动扭矩更大，不存在弹性元件老化失效的问题，维护成本更低，适合在转速稳定、无频繁冲击载荷的小型传动工位长期使用，比如小型皮带输送机的驱动端连接、实验台测试模组的轴系传动、小型3D打印设备的挤出机构传动等场景都能适配。结构细节上，法兰盘的所有锐边都做了倒角处理，既避免安装过程中划伤操作人员，也能够消除加工过程中产生的应力集中点，提升零件的结构强度，轴孔的内壁公差按照H7级精度加工，能够与g6级公差的电机输出轴形成间隙配合，既方便安装时的轴件穿入，也不会因为配合间隙过大导致传动过程中出现晃动，影响传动精度。连接螺栓采用内六角圆柱头螺栓，安装后螺栓头不会突出法兰盘端面，避免联轴器运转时螺栓头与周边零部件发生干涉，进一步压缩了安装所需的空间尺寸，适配结构紧凑的小型设备设计需求。
