4mm孔径六角刚性传动联轴器结构

　　这款六角结构的刚性联轴器，核心适配4mm公称直径的轴系连接需求，在小型桌面级实验设备、微型教学演示装置、小型自动化执行模组的传动链路中十分常用。日常做小型传动结构选型时，这类小规格刚性联轴器往往是优先考虑的选项，它没有挠性联轴器的补偿间隙，传动过程中不存在回程误差，对于需要精准传递转角、转速的小型轴系来说，能保证动力输入与输出端的同步性，不会因为连接间隙导致传动精度损失。

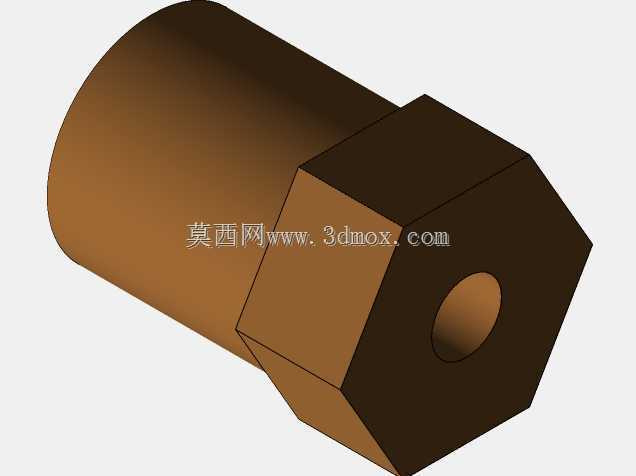

　　从结构设计来看，这款联轴器采用一端圆柱外轮廓、一端六角外轮廓的组合结构，并非通体六角或者通体圆柱的常规设计。六角端的设计主要是为了适配安装空间内的防转需求，在一些紧凑安装位里，不需要额外加工定位卡槽，仅靠六角面与安装座上对应预留的六角沉孔配合，就能限制联轴器自身的周向转动，避免轴系运转过程中联轴器跟转松脱；圆柱端则是为了适配常规的圆形安装孔位，不需要对安装基座做异形加工，降低安装位的加工难度。两端的轴孔均为4mm通孔，孔壁加工精度控制在H7公差带内，与标准4mm直径的光轴配合时，既能保证装配顺畅，又不会出现过大的径向晃动，保证轴系的同轴度。

　　实际应用场景中，这类小规格联轴器常用来连接小型直流电机输出轴与从动负载轴，比如小型传送带模组的动力传递、小型旋转工作台的驱动连接、教学用机械结构的轴系对接，甚至是一些DIY小型机械装置的动力链路搭建。在这些场景里，轴系传递的扭矩普遍不大，这款刚性联轴器的结构强度完全可以覆盖使用需求，整体采用一体式结构加工，没有拼接缝隙，不存在装配累积误差，运转过程中的动平衡表现更好，即使在每分钟数千转的转速下，也不会出现明显的振动。

　　安装边界方面，这款联轴器的六角端对边尺寸与圆柱端外径保持一致，安装时不需要预留额外的异形避让空间，只要安装基座上预留的孔径略大于联轴器外径，就能顺利完成装配。轴向长度控制在紧凑范围内，不会占用过多的轴系安装空间，对于安装空间局促的小型设备来说十分友好。轴孔的紧固方式采用顶丝锁紧结构，在联轴器侧壁预留有顶丝安装孔，装配时将轴插入轴孔到位后，拧紧顶丝即可完成轴与联轴器的固定，不需要额外的胀套、键连接等复杂固定结构，装配和拆卸都十分便捷，适合需要频繁调整轴系位置的实验类设备使用。

　　从设计思路上，这款联轴器没有采用复杂的结构，而是在常规刚性联轴器的基础上优化了外轮廓，兼顾了防转需求与通用安装需求，避免了常规圆柱联轴器需要额外加工防转平面的工序，也避免了通体六角联轴器无法适配常规圆形安装孔的问题。一体式的加工方式也保证了零件的整体强度，在传递额定扭矩时不会出现结构断裂的问题，六角结构的棱边还可以作为装配时的受力点，方便拧紧顶丝时固定联轴器，不需要额外使用夹具夹持圆柱面，减少装配过程中对联轴器表面的损伤。

　　在实际选型使用时，需要注意这款联轴器属于刚性连接结构，无法补偿两轴之间的径向偏差与角向偏差，因此装配时需要严格调整输入轴与输出轴的同轴度，避免因为轴系不对中导致运转过程中出现额外的径向力，加剧轴承磨损。对于存在一定安装偏差的轴系，则不适合选用这款刚性联轴器，需要搭配挠性联轴器使用，但在安装精度可以保证的小型设备中，这款联轴器的传动精度与可靠性都要优于同规格的挠性联轴器，且结构更简单，成本更低，维护也更方便，不需要定期更换弹性缓冲部件。
