6mm规格六角结构刚性联轴传动件

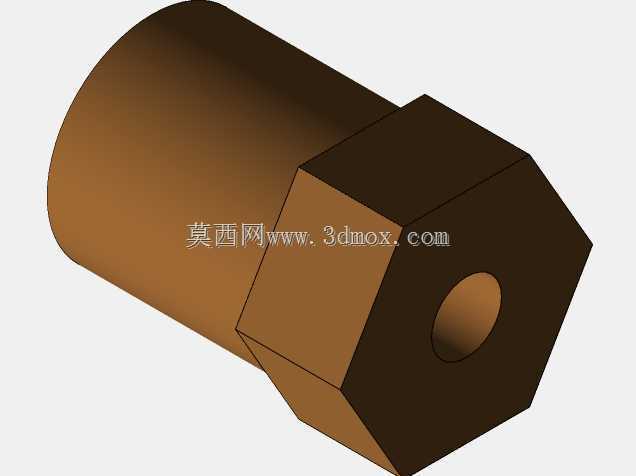

　　做小型传动结构设计快十年，这类小规格六角联轴节是桌面级实验设备、小型传感检测装置里出镜率极高的零件，很多刚入行的工程师做小扭矩轴系连接时，总容易在这类小零件上踩坑，要么选了柔性联轴器占空间，要么直接硬顶轴导致同轴度误差直接憋坏驱动端轴承。这款六角结构的联轴件，针对的就是6mm轴径的小扭矩传动场景，常见于小型光电编码器安装、微型直流电机输出端与负载的刚性连接、桌面级3D打印机的送料轴传动、小型检测设备的辊轴对接这类安装空间局促、对径向尺寸有严格限制的工位。从结构设计逻辑来看，整体采用一端圆柱外轮廓、一端六角外轮廓的组合形式，六角端的设计初衷并非为了扳手拧动，而是为了在安装时可以通过六角面做周向防转限位，

　　很多小设备的安装支架上会直接冲切出对应尺寸的六角卡槽，联轴节卡入卡槽后就不需要额外做周向固定，省去了紧定螺丝外露刮碰周边线束的麻烦，也避免了紧定螺丝长期受振动松脱的风险。内孔为通长6mm直径的光孔，配合端侧的顶丝孔可以实现与两端轴的锁紧，这里要注意实际安装时，两端轴的插入深度需要控制在各自孔段的80%左右，预留0.2-0.3mm的轴向间隙，避免轴系热胀冷缩时产生轴向顶紧力。从安装边界尺寸来看，圆柱段外径与六角端的对边尺寸做了等径过渡，没有额外的凸缘台阶，整个零件的最大径向尺寸不超过12mm，轴向总长度控制在20mm以内，完全可以塞进宽度15mm的安装槽内，对于空间极度紧凑的微型设备来说，这种无冗余结构的设计能大幅降低整体机构的体积。

　　实际使用场景中，这类刚性联轴节适合两端轴同轴度误差不超过0.05mm的安装工况，因为没有柔性缓冲结构，它的扭矩传递效率可以达到98%以上，不存在柔性联轴器的回程间隙，对于需要精准传递转角的传感类轴系来说，这种零背隙的特性刚好匹配编码器、角度传感器的信号采集需求，不会因为联轴器的弹性形变导致角度检测出现误差。很多工程师做小型传感装置的轴系连接时，会错误选用梅花联轴器，不仅径向尺寸大，梅花垫的老化还会导致后期传动精度下降，而这种一体加工的六角联轴节，采用常规金属棒料车铣一体加工就能成型，没有多余的装配零件，长期使用不会出现零件松脱、缓冲件老化的问题，维护成本几乎为零。设计这类小零件的时候，最容易忽略的是六角端的棱边倒角，

　　很多新手建模时直接做直角棱边，实际安装时六角端卡入卡槽很容易因为棱边的毛刺卡滞，甚至刮掉安装支架的喷涂层产生碎屑，这款结构在六角的所有棱边都做了0.2mm的倒角处理，既方便安装导入，也避免了应力集中导致的棱边崩裂。另外内孔的两端也做了0.3mm的倒角，方便轴的插入，不会因为轴端的小毛刺导致装配时轴卡在内孔口。从受力角度分析，六角结构的周向受力面是六个平面，相比传统的单紧定螺丝点接触锁紧，受力面积大了数十倍，传递相同扭矩时，接触面的压应力更小，不会出现紧定螺丝顶伤轴表面、长期使用出现轴孔打滑的问题，对于6mm轴径来说，这种结构可以稳定传递0.5N·m以内的扭矩，完全覆盖小型传感器、微型电机的输出扭矩范围。实际选型时要注意，这类联轴节不适合存在较大径向偏移或者频繁正反转冲击的工况，如果轴系存在明显的同轴度偏差，还是需要选用柔性补偿结构，但在安装精度可以保证、空间受限、要求零背隙传动的传感类、小型精密传动场景下，这种结构的联轴节是性价比极高的选择，建模时只要把控好内孔的尺寸公差、六角端的对边尺寸公差，加工出来的零件装配适配性会非常好，不需要额外的修配就能直接装机使用。
