8mm规格六角刚性传动联轴器结构

　　在小型自动化实验装置、桌面级教学实训设备、微型精密传动模组的搭建过程中，轴系之间的动力传递往往需要兼顾同轴度约束、安装便捷性与足够的扭转刚性，这类小规格六角联轴器正是针对小扭矩、紧凑安装空间的传动场景设计的连接部件。不同于常见的梅花弹性联轴器、膜片联轴器，这款六角结构的刚性联轴器没有额外的弹性缓冲元件，依靠轴孔与配合轴的紧密贴合、六角外形的夹持受力来传递扭矩，更适合对传动精度要求较高、负载波动极小的微型传动链路中使用，比如小型舵机输出端与执行机构的连接、微型直流电机与丝杆模组的动力衔接、桌面级3D打印机的送料辊轴传动等场景，都能见到这类小尺寸刚性联轴器的应用。

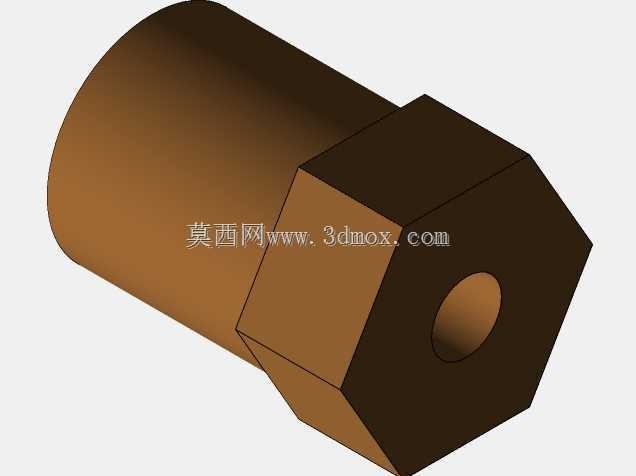

　　从结构设计逻辑来看，这款联轴器采用一端圆柱轴套、一端六角端头的一体化结构，圆柱段的内孔为8mm标准光孔，可直接适配直径8mm的光轴，装配时可通过顶丝或者粘接的方式与主动轴完成固定，六角端头的中心同样设置8mm同轴内孔，六角外形的设计一方面可以方便安装时使用扳手夹持拧紧，避免联轴器表面打滑损伤，另一方面六角结构的平面可以更好地与配套的六角孔传动件贴合，减少传动过程中的间隙，相比全圆柱外形的联轴器，六角段在传递扭矩时受力更均匀，不会因为夹持力不足出现轴孔跟转的问题。

　　从安装边界来看，这款联轴器整体轴向长度较短，圆柱段外径略大于六角端头的对边尺寸，安装时需要注意预留六角端头的扳手操作空间，通常在六角端头周边预留3-5mm的径向操作间隙即可满足装配需求，两端轴孔的同轴度在设计时做了严格约束，装配后两端轴的径向跳动量可以控制在小范围以内，能够满足微型传动系统对回转精度的要求。在实际选型使用时，需要注意这类刚性联轴器对两端连接轴的同轴度要求较高，如果安装时两轴存在较大的径向偏移或者角度偏斜，运转过程中会产生额外的径向载荷，加剧轴端轴承的磨损，因此更适合两轴对中精度较好、安装空间紧凑、传递扭矩不大的传动场景。

　　在建模实现层面，这款联轴器的结构特征清晰，先通过回转特征构建整体的圆柱基体与两端同轴内孔，再通过拉伸切除特征加工出六角端头的外形，最后对棱边做微小的倒角处理，避免装配时锐边划伤操作人员或者配合零件，整体结构没有复杂的曲面特征，加工时可采用圆棒料直接车削外形与内孔，再通过铣削加工出六角端头，加工工艺简单，适合小批量加工制作。在实际装配调试时，可先将联轴器的圆柱段套入主动轴，调整好轴向位置后锁紧顶丝，再将从动轴插入六角端的内孔，确认两轴同轴度符合要求后完成固定，装配完成后可手动转动轴系检查是否存在卡滞问题，确认运转顺畅后再投入设备运行。这类小规格六角联轴器虽然结构简单，但在微型传动系统中承担着关键的动力传递作用，合理选型与正确安装能够有效提升小型设备的传动稳定性，减少传动间隙带来的精度损失。
