6mm孔径凸缘式法兰联轴器结构设计

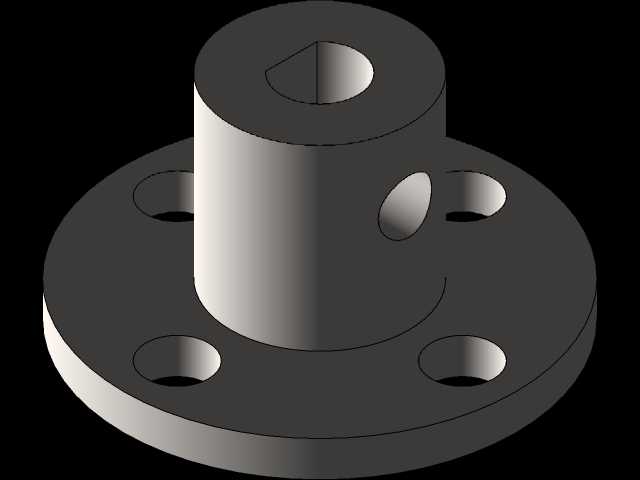

这类带凸缘结构的法兰联轴器，多用于小扭矩精密传动场景，常见于桌面级自动化输送模组、小型实验台动力传递、3D打印设备进给轴联动、小型包装机械的辊筒驱动端，核心作用是实现两根同轴线排布的轴系刚性连接，传递旋转扭矩的同时保证两轴的同轴度偏差控制在极小范围内，避免传动过程中出现偏载抖动。从结构设计逻辑来看，主体采用一体式凸缘加圆柱轴套的构型，轴套部分加工有6mm规格的D型孔，这种带平切面的孔型设计，是为了配合输出轴端的D型切边结构，无需额外加装键销就能实现周向防转，装配时直接将轴插入孔内，靠孔型与轴的型面配合传递扭矩，能省去键槽加工的工序，也避免了键连接带来的间隙误差，很适合小扭矩、高同轴度要求的传动场景。法兰盘端面上均匀分布的四个安装通孔，是用来穿装锁紧螺钉的，安装时需要将两个配对的法兰盘端面完全贴合，保证端面贴合度达到90%以上，再依次对角拧紧螺钉，避免因拧紧顺序不对导致两轴出现角向偏差。设计时轴套的轴向长度做了针对性优化，足够的轴向接触长度能保证轴与轴套的配合面有足够的抱紧力，不会因为传动负载波动出现轴孔相对滑动，同时轴套外径与法兰盘外径的比例经过校核，既不会因为轴套过粗增加不必要的转动惯量，也不会因为轴套壁厚不足导致传动过程中出现开裂变形。法兰盘上的安装孔做了沉孔处理，锁紧螺钉装入后钉头不会突出法兰端面，避免转动过程中剐蹭周边的设备机架或者防护外壳，安装边界上需要注意，配对使用时两轴的轴向窜动量要控制在0.1mm以内，径向偏差不能超过0.05mm，否则会加速轴端轴承的磨损，也会导致传动过程中出现异常噪音。这类刚性联轴器不具备补偿径向、角向偏差的能力，所以装配前必须先调整两端轴系的同轴度，打表校验合格后再锁紧法兰连接螺钉，日常维护时只需要定期检查连接螺钉的预紧力，避免长时间运行后螺钉松动导致传动失效。相比其他柔性联轴器，这种法兰式刚性联轴器的扭转间隙几乎为零，传动精度更高，能准确传递输入轴的转角，很适合对传动定位精度有要求的小型精密设备场景，而且整体结构简单，加工难度低，常规的车削、钻削工序就能完成全部加工，量产时的成本控制优势明显。
