立式多接口小型液压缸结构设计

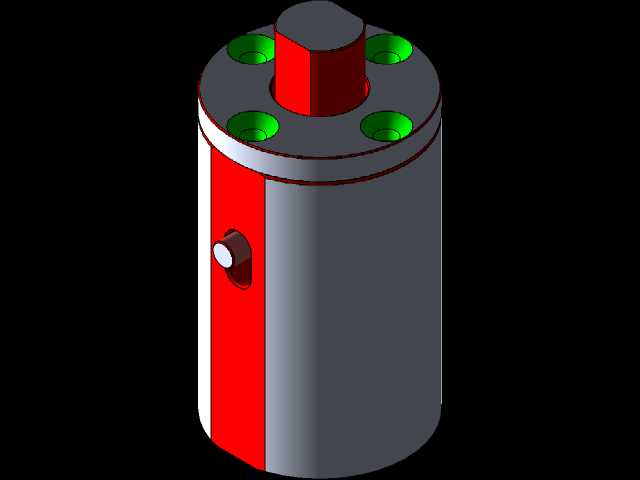

这款立式结构的液压执行元件，在中小型液压回路中应用十分广泛，常见于工装夹具的夹紧动作、小型自动化设备的直线推压工位、非标专机的短行程顶升场景，能够在系统压力稳定的工况下输出可靠的直线往复作用力，相比气缸具备更高的出力密度，运行过程中动作平稳，可通过流量阀精准调节活塞杆的伸出与缩回速度，适配低速重载的工位需求。从结构设计来看，整体采用圆柱形缸体布局，顶部端盖均匀布置四个安装沉孔，安装时可通过内六角螺栓直接将缸体固定在设备安装面板上，沉孔设计能够保证螺栓头部不突出安装面，避免与周边运动部件产生干涉，安装边界清晰，缸体外径与安装孔的孔位间距经过匹配校核，适配常规的液压站安装工位尺寸。顶部伸出的活塞杆做了扁位加工，既可以直接连接负载推块，也能够通过扁位配合防转结构，避免活塞杆伸出过程中发生周向转动，保证负载动作的位置精度。缸体侧面布置的油口采用侧向进出油设计，相比轴向油口能够节省顶部安装空间，管路连接时不会与顶部的负载安装结构产生空间冲突，油口位置靠近缸体下端，能够保证缸体内腔的空气在充油过程中顺利从顶部排出，避免气蚀问题影响元件使用寿命。设计过程中缸体内壁与活塞的配合间隙经过严格控制，配合密封件能够保证高低压腔之间的密封可靠性，减少内泄漏量，提升容积效率；缸体外壁做了平整化处理，既可以通过抱箍方式做侧面辅助固定，也方便安装磁性开关来检测活塞杆的伸出到位与缩回到位信号，适配自动化设备的信号采集需求。这类元件的行程覆盖短行程区间，能够满足多数工装夹紧、小件压装的行程需求，额定工作压力适配常规的中低压液压系统，不需要额外配置高压油源即可稳定运行，在小型液压工作站、非标自动化压装设备、夹具系统中都能直接选型适配，结构紧凑，安装方式灵活，不需要复杂的安装支座即可完成固定，维护时仅需要拆卸顶部端盖即可更换内部密封件，后期运维成本较低。
