双孔铰接式连接固定支座结构

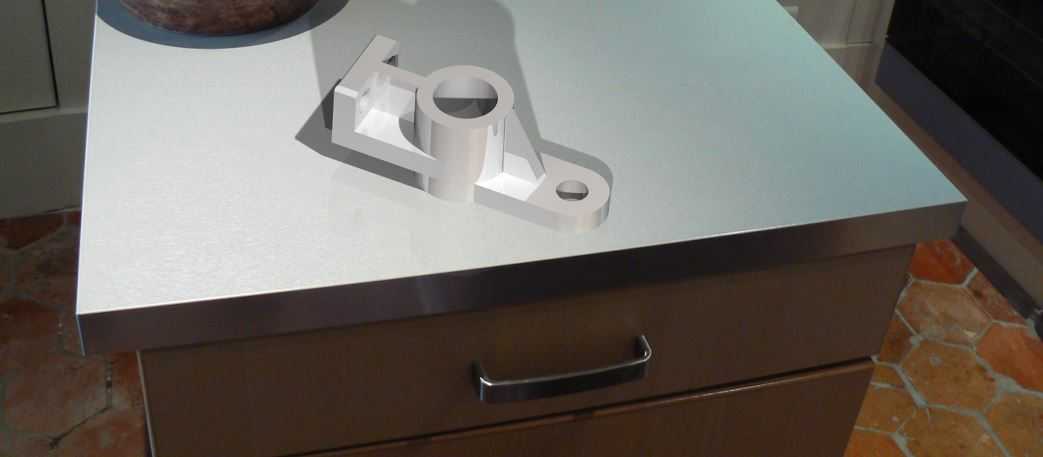

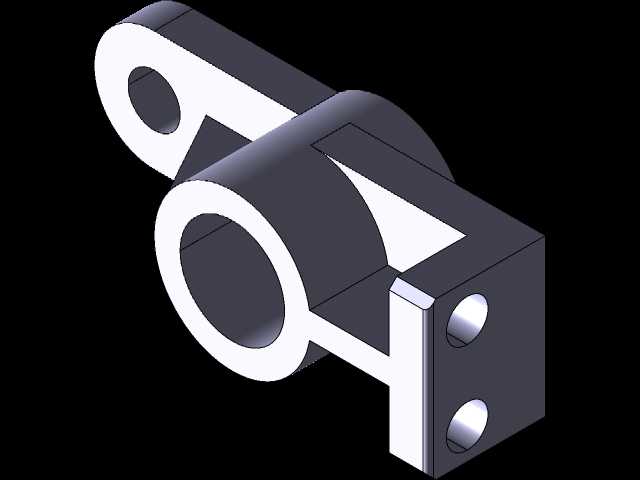

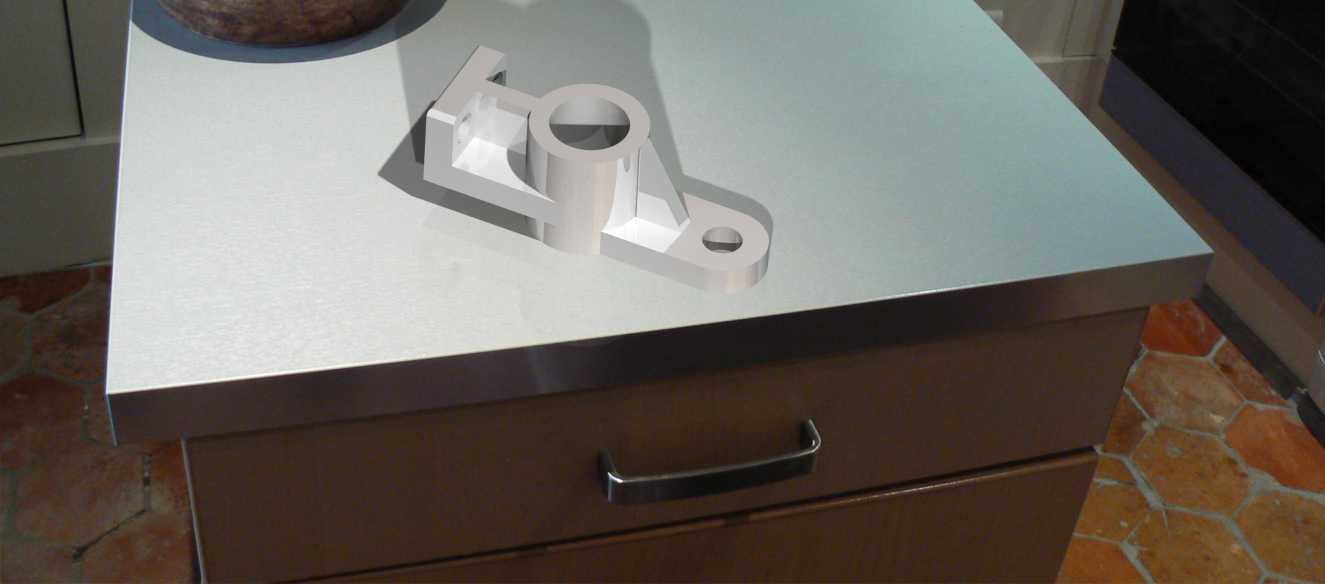

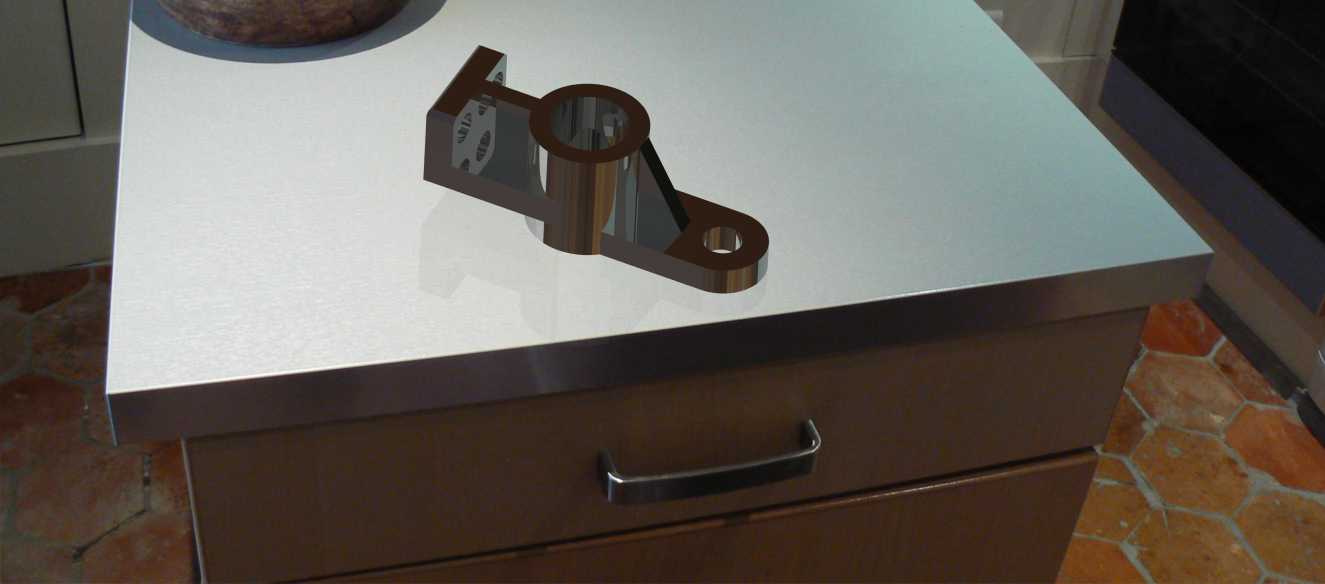

这类带铰接耳与安装孔的连接支座，在轻工输送线、小型自动化专机的连杆传动机构中十分常见，主要承担相邻运动构件的铰接支撑、载荷传递以及位置固定作用，区别于一体式焊接支座，这类分体装配结构的支座可通过不同材质零件的搭配，兼顾铰接转动部位的耐磨性能与安装基座的结构强度，降低整体加工成本与后期维护更换的难度。从结构设计逻辑来看，主体的大尺寸通孔是铰接轴的安装位，孔壁需要满足与铰接轴的间隙配合公差要求，转动接触面通常会预留润滑脂槽的加工余量，避免长期转动出现干磨卡滞；侧边延伸出的单耳铰接孔，用于连接联动的拉杆或者摆臂，孔位与主铰接孔的中心距是核心尺寸参数，直接决定连杆机构的运动行程与传力角度，设计时需要反复校核运动过程中是否会与周边构件出现运动干涉。端部的方形安装座设置了两个同轴的螺纹安装孔，用于将整个支座固定在设备的机架基准面上，安装面的平面度公差需要控制在合理范围内，避免锁紧安装螺栓后支座主体出现形变，导致铰接孔的同轴度超差，影响转动灵活性。设计这类构件时，首先要根据实际承载的径向载荷与交变冲击频次，确定主铰接孔的壁厚与整体加强筋的布局，图中主筒体与方形安装座之间的连接筋，就是为了抵消摆臂传动时带来的侧向弯矩，避免连接部位出现应力集中断裂；不同部位的材质选择也有明确区分，铰接孔的衬套部分通常会选用耐磨铜合金或者淬火钢材，而基座主体可以选用普通碳钢或者铝合金材质，在满足强度要求的前提下降低整体重量，尤其是在移动工位的连杆机构上，轻量化的支座能有效降低运动惯量，提升机构启停的响应速度。安装边界方面，需要预留足够的螺栓拆装空间，两个安装孔的中心距要匹配机架上的预设安装位，铰接耳的外侧要留出摆臂转动的避让空间，避免摆臂摆动到极限位置时与机架或者其他管线发生碰撞；主铰接孔的两端通常会加装轴用挡圈或者端盖，防止铰接轴在转动过程中出现轴向窜动，同时也能阻挡外部粉尘进入铰接摩擦面，延长构件的使用寿命。在实际建模过程中，这类装配结构需要明确不同零件的配合面公差，区分加工面与非加工面的粗糙度要求，装配时要保证铰接部位转动顺滑无卡滞，安装面与机架贴合后无明显缝隙，锁紧螺栓时要按照对角顺序逐步拧紧，避免支座出现偏斜影响传动精度。
