双路步进电机驱动扩展控制板结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:290840
  • 双路步进电机驱动扩展控制板结构设计
  • 双路步进电机驱动扩展控制板结构设计
  • 双路步进电机驱动扩展控制板结构设计
  • 双路步进电机驱动扩展控制板结构设计
  • 双路步进电机驱动扩展控制板结构设计

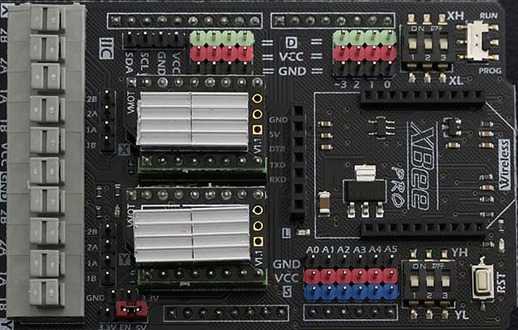

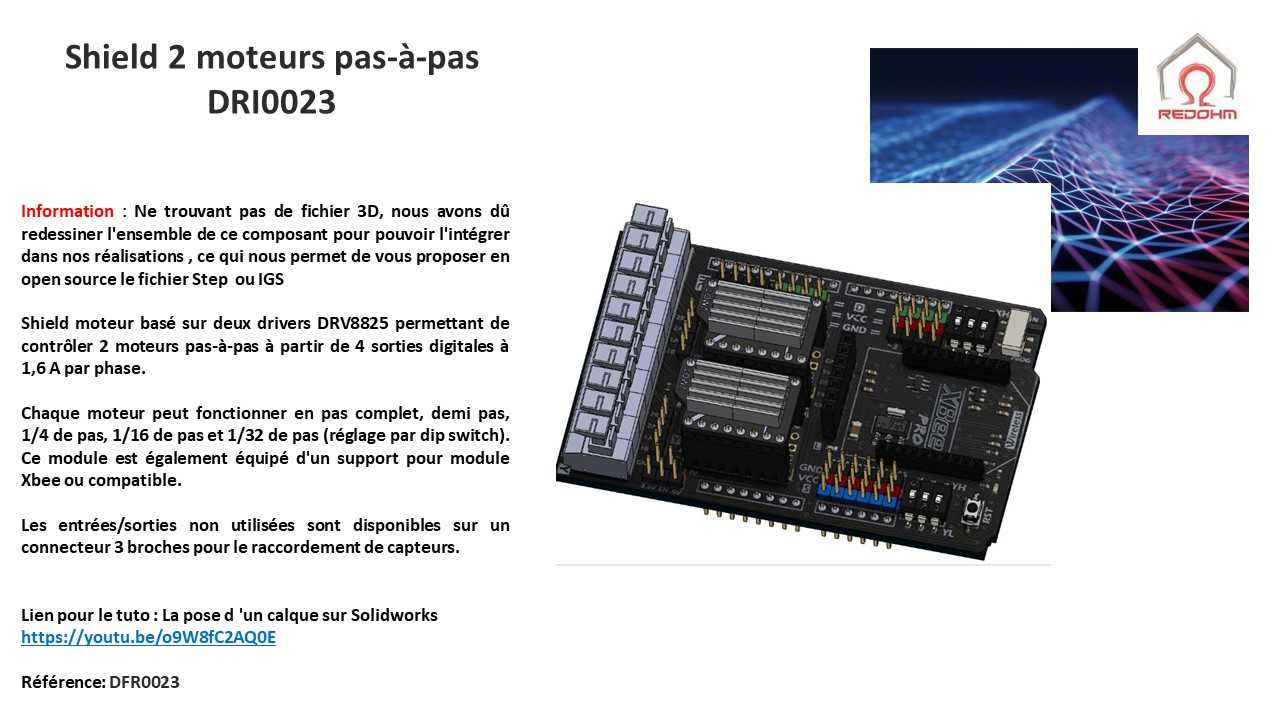

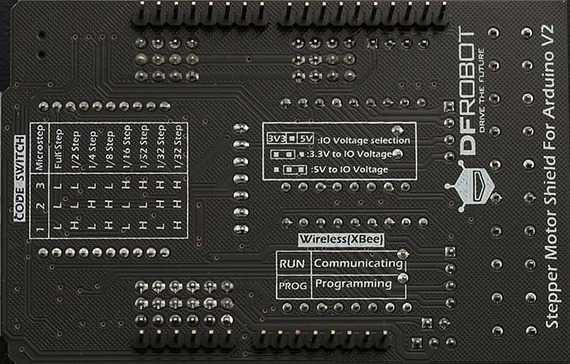

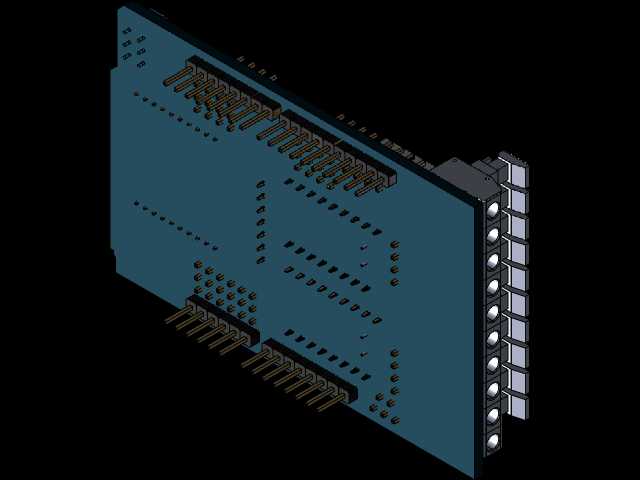

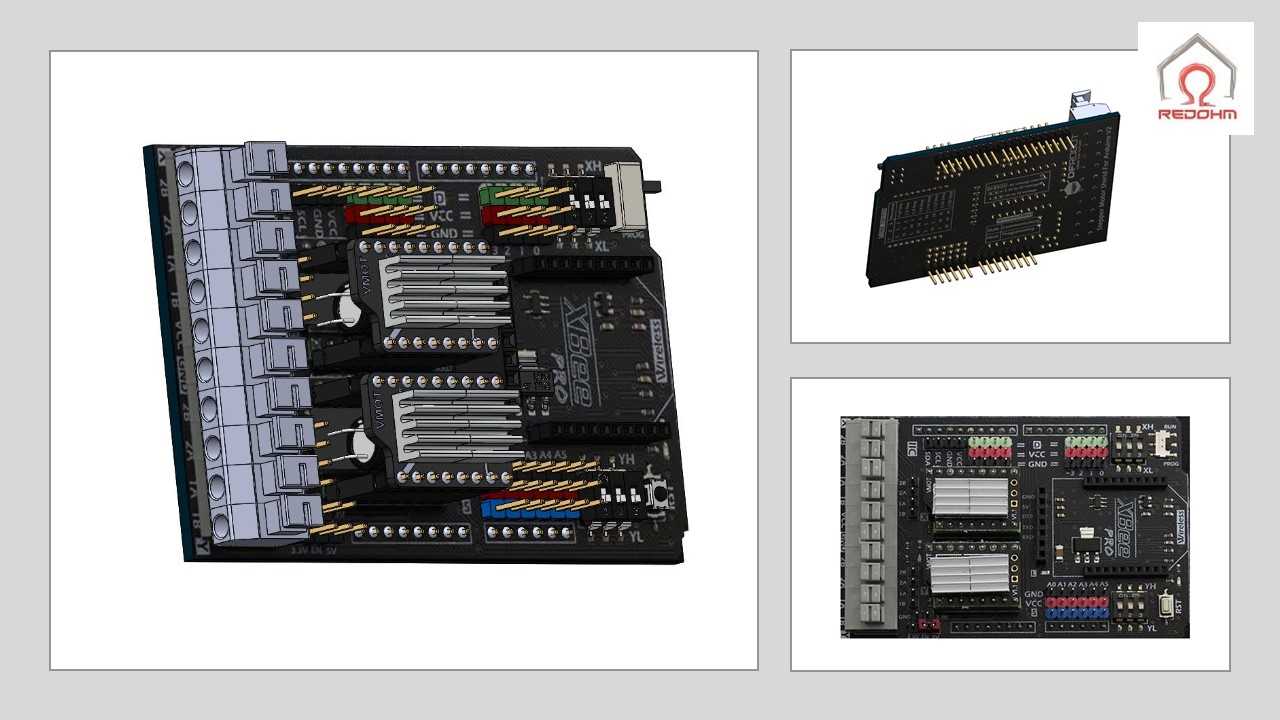

这款双路步进电机驱动扩展板,核心面向小型自动化执行单元的运动控制场景,常见于桌面级机械臂、小型数控滑台、开源机器人运动关节、教学实验平台等需要精准步进控制的设备中,作为主控单元与步进电机之间的信号功率转换载体存在。板载两路DRV8825驱动芯片,可同时独立控制两台两相步进电机运行,支持整步、1/2、1/4、1/16、1/32共五档细分调节,细分参数通过板载拨码开关完成硬件配置,无需额外软件参数写入,适配不同运行精度与扭矩输出的场景需求,低细分档位可输出更大扭矩适配重载低速工况,高细分档位可降低电机运行震动与噪音,适配高精度低速位移场景。设计时充分考虑了开源硬件生态的兼容性,板上预留了Xbee无线模块的标准安装排针座,可直接插接对应无线通信模块,实现远程无线运动控制,无需额外搭建转接电路。未被驱动功能占用的主控IO引脚,全部引出到侧边3Pin排针接口上,接口统一采用信号、电源、地的标准引脚定义,可直接外接限位开关、光电传感器、霍尔传感器等外部检测元件,无需额外焊接引线,降低二次开发的接线复杂度。电路板采用标准排针插接式安装结构,整体外形为矩形,排针引脚间距采用通用2.54mm标准间距,可直接适配主流开源主控板的扩展排针布局,安装时无需额外设计定制转接板,直接对齐排针压接即可完成固定,安装边界预留了足够的爬电距离,高压驱动区域与低压信号区域做了物理分隔,避免功率电路对信号采集产生电磁干扰。驱动芯片下方预留了散热片安装位置,长时间大电流运行时可加装对应尺寸的散热片,避免芯片过热触发过温保护。板上集成了电机电源输入接口与逻辑电源隔离电路,电机驱动电源与主控逻辑电源分开供电,避免电机启停时的电压波动影响主控单元的稳定运行,电源输入端预留了滤波电容安装位,可进一步降低电源纹波对驱动信号的干扰。
