机器人角摆板定制机械结构件

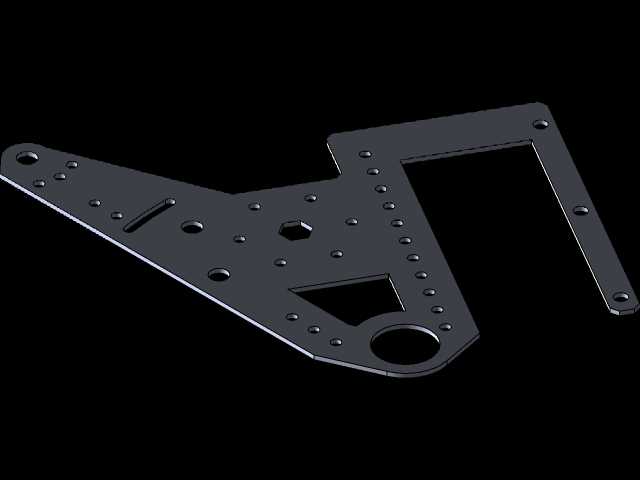

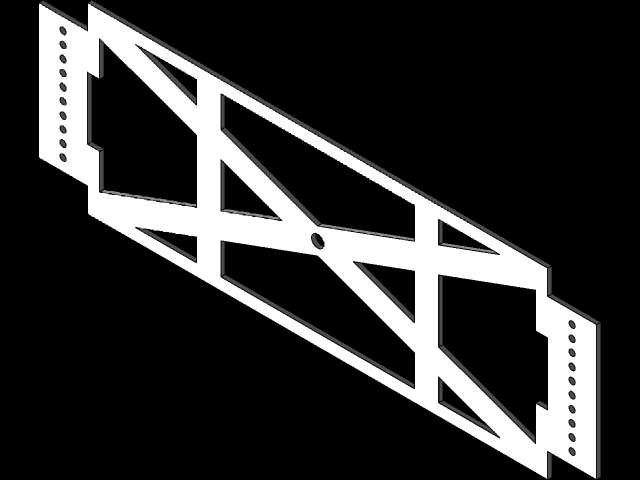

该结构件属于多设备适配的定制化安装承载板件，可覆盖小型工业机器人关节辅助定位、电梯轿厢内部电气面板安装、小型齿轮传动组的侧挂固定等多类场景，在小型自动化组装工位中，也可作为气动管路、电气走线的集成安装基板使用，替代零散的拼接支架，减少设备内部的安装冗余空间。从功能特性来看，板件整体采用一体化钣金折弯后铣削加工的成型思路，表面做发黑防锈处理，适配工业车间多油污、多粉尘的作业环境，板身分布的多规格安装孔位覆盖了M3到M8的常用紧固件规格，既有适配标准螺栓的圆形通孔，也预留了长条形调节腰孔，允许安装时根据实际装配公差做±3mm的位置微调，避免孔位对位偏差导致的装配应力。板件上的异形镂空区域并非减重装饰设计，其中三角形镂空用于避让传动齿轮的外圆轮廓，防止齿轮运转时与安装板发生剐蹭，大尺寸圆形通孔用于穿设大直径电气管线或者气动主管路，边缘的阶梯状凸台结构用于贴合安装面的定位止口，装配时无需额外打定位销即可快速找准安装基准，大幅缩短现场装配的对位时间。设计过程中优先考虑了安装边界的兼容性，板件整体外轮廓的最大外接矩形尺寸控制在180mm*120mm范围内，厚度为3mm，安装时突出基准面的最大高度不超过8mm，不会占用过多设备内部的排布空间，板件边缘所有锐角均做了R1的倒角处理，避免装配作业时划伤操作人员或者破坏线缆表皮。不同区域的孔位排布做了受力分区设计，靠近板件弯折受力边的孔位均做了局部加厚翻边处理，在不增加整体板厚的前提下提升了孔位的连接强度，可承受最大15kg的垂直挂载载荷，适配小型传感器、电磁阀、轻量传动组件的挂载需求，板身预留的六角形沉孔用于嵌入标准螺母，装配时从单侧即可完成紧固件锁紧，无需在板件背面预留扳手操作空间，适合狭窄腔体内部的安装作业。
