带三角支架的卷装焊料承放装置结构

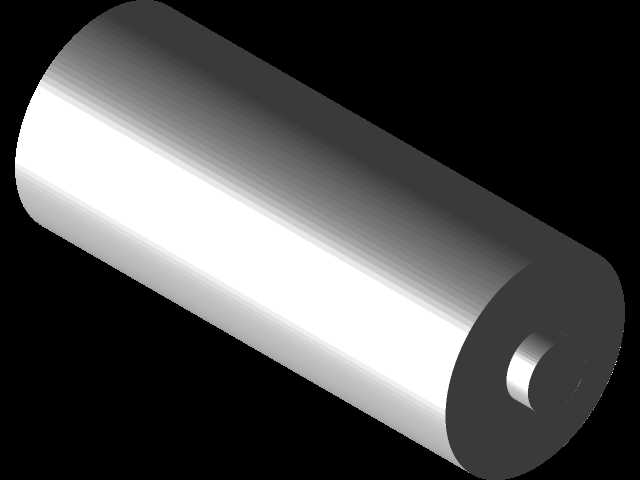

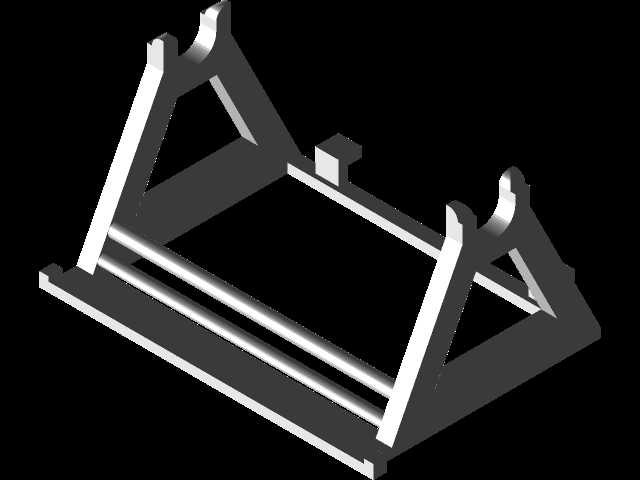

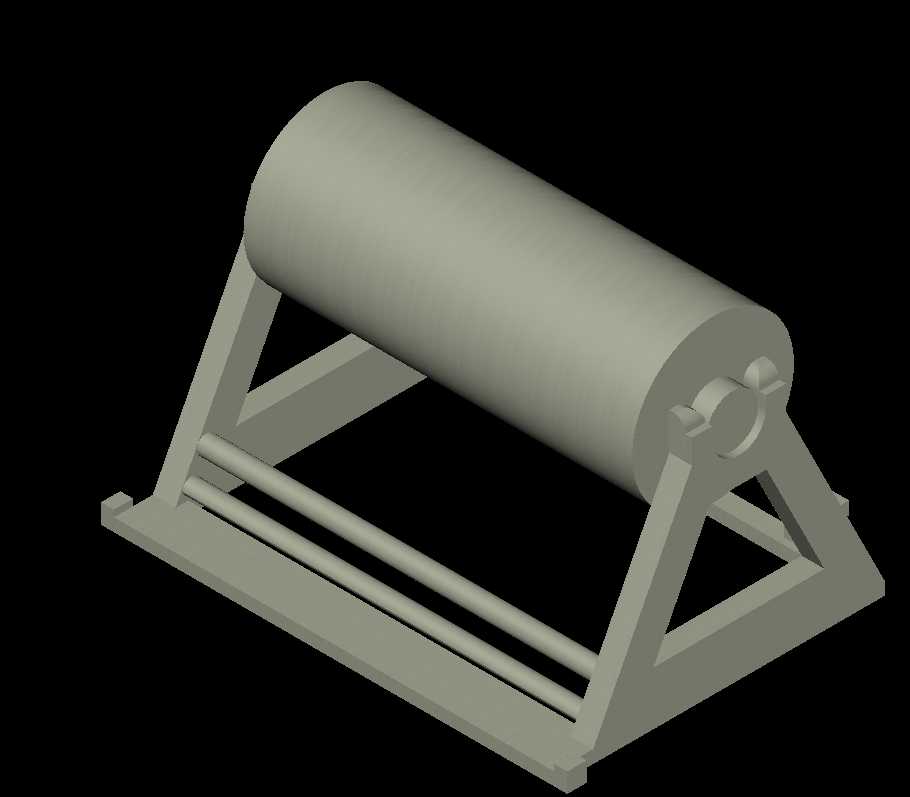

在电子组装、五金焊接、线束加工这类需要频繁取用焊料的工位上，零散放置的焊料卷很容易出现滚落、积灰、引线缠绕的问题，这款承放结构就是针对工位实际痛点设计的实用辅具。整体采用对称式三角支撑框架作为主体承载结构，三角形的稳定构型不需要额外做加强筋就能获得足够的抗倾覆能力，底座做了平直的外延边，直接放置在工作台面上就能保持稳定，不需要额外打孔固定，适配不同宽度的常规操作台面，不会占用过多工位操作空间。支撑结构的上端做了同轴的圆弧卡槽，用来承托焊料卷的中心卷轴，卡槽的开口尺寸略大于常规焊料卷的轴径，既可以保证焊料卷能够顺畅转动送料，又不会出现轴体脱出卡槽的情况，更换焊料卷的时候只需要将旧卷向上抬起取出，把新卷的轴体对准卡槽放下即可，整个更换过程不需要拆装任何紧固件，单人几秒就能完成操作。在支撑框架靠近操作人员的一侧，设置了两根平行的导向圆杆，焊料的引线从卷体拉出后，需要从两根导向杆之间的缝隙穿过，这个结构一方面可以对拉出的焊料起到导向捋直的作用，避免焊料因为自身卷曲应力出现打卷、弯折的情况，保证送料顺畅；另一方面可以给焊料提供一定的阻尼，防止拉动焊料的时候卷体过度转动导致引线松脱散落。实际使用的时候，如果遇到表面光滑度较高的工作台，还可以在底座的外延边周围套上普通橡皮筋，增大底座和台面之间的摩擦力，就算快速拉扯焊料，整个支架也不会出现滑动移位的情况，不需要额外采购防滑脚垫，利用工位常见的耗材就能实现防滑功能。整个结构没有复杂的曲面和特殊加工件，所有构件都是常规的型材和板材拼接而成，加工难度低，不管是3D打印制作小批量的工位试用件，还是采用钣金切割焊接做批量的工装件，都能快速实现生产，成本控制在很低的水平。结构的整体尺寸经过适配，能够容纳市面上绝大多数常规规格的小卷焊料，安装边界只需要预留比底座长宽各多5厘米的台面空间即可，不会和工位上的烙铁架、焊锡膏、镊子等其他工具产生位置干涉，不管是电子维修的个人工作台，还是工厂流水线的批量焊接工位，都能直接放置使用，有效规整工位上的焊料存放，减少焊料引线缠绕、焊料滚落沾附杂物的问题，提升焊接操作的顺畅度。
