QSMD7.0x5.0x1.3贴片石英晶体三维结构

这款贴片式石英晶体的三维建模，完全围绕量产SMT贴装场景的实际需求搭建，做结构设计时首先要卡准的就是安装边界——本体长宽高严格控制在7.0mm、5.0mm、1.3mm的尺寸阈值内，四个侧边的焊盘位置、金属化区域的外露尺寸完全匹配通用回流焊工艺的钢网开孔规范，不会出现贴装偏移、虚焊的隐患，焊盘的切角设计也做了精准还原，方便产线AOI检测时识别器件方向，避免反向贴装的批量问题。

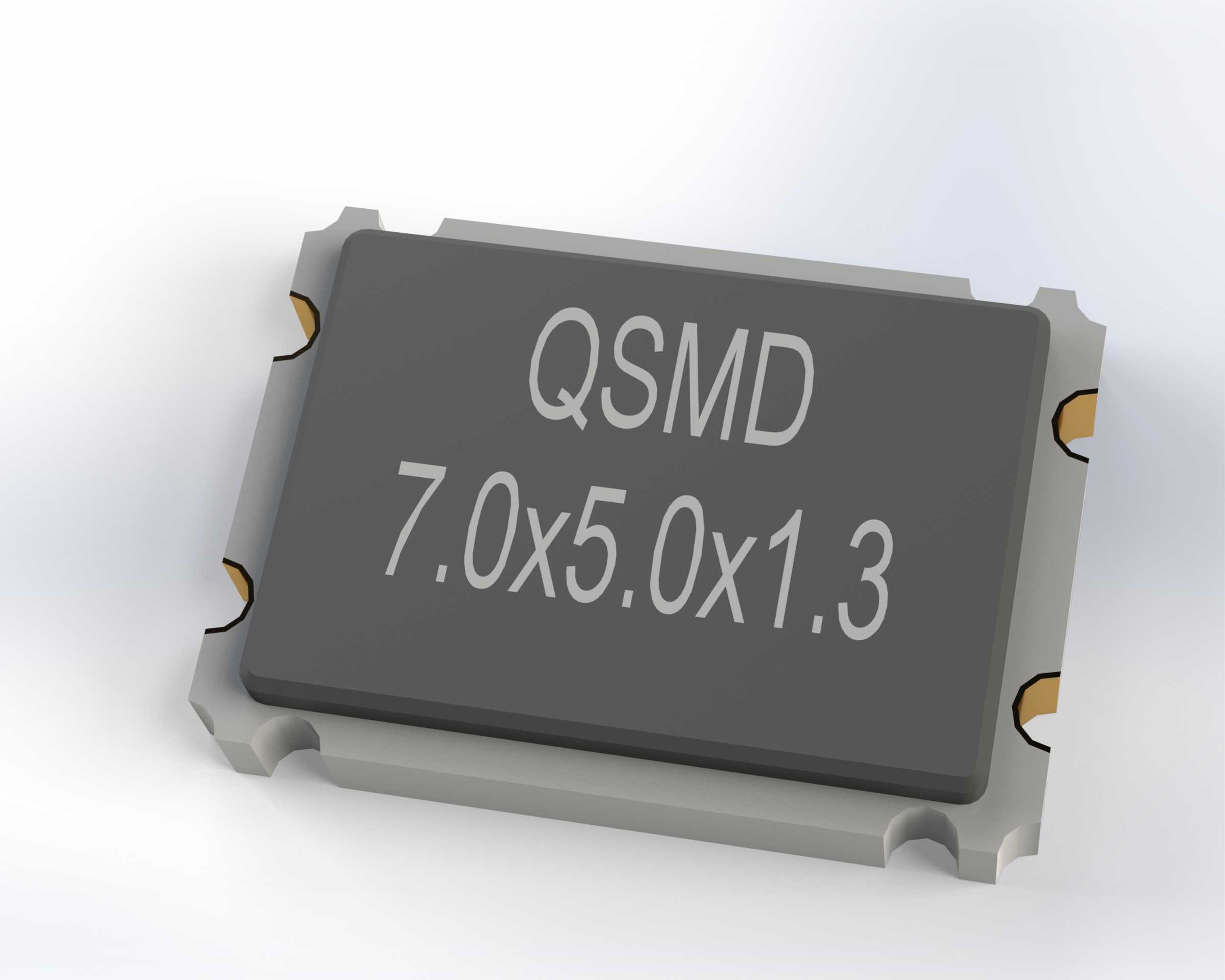

从功能特性来看，这类石英晶体主要承担电路系统的时钟基准功能，小尺寸的QSMD封装特别适合高密度布板的场景，不管是便携消费电子的主控板、工业控制模块的信号板，还是车载电子的传感单元，只要是需要稳定频率源的板卡，都能用到这个规格的器件，建模时特意还原了陶瓷基座与金属上盖的配合结构，基座的边缘限位凸台、上盖的压合封边都做了细节刻画，能直观呈现器件封装的气密结构，方便结构工程师在做PCB布局时评估周边器件的避让距离，尤其是板上有金属屏蔽罩、结构压块的时候，可以直接调用这个模型做干涉检查，不用再手动测量器件的占位空间。

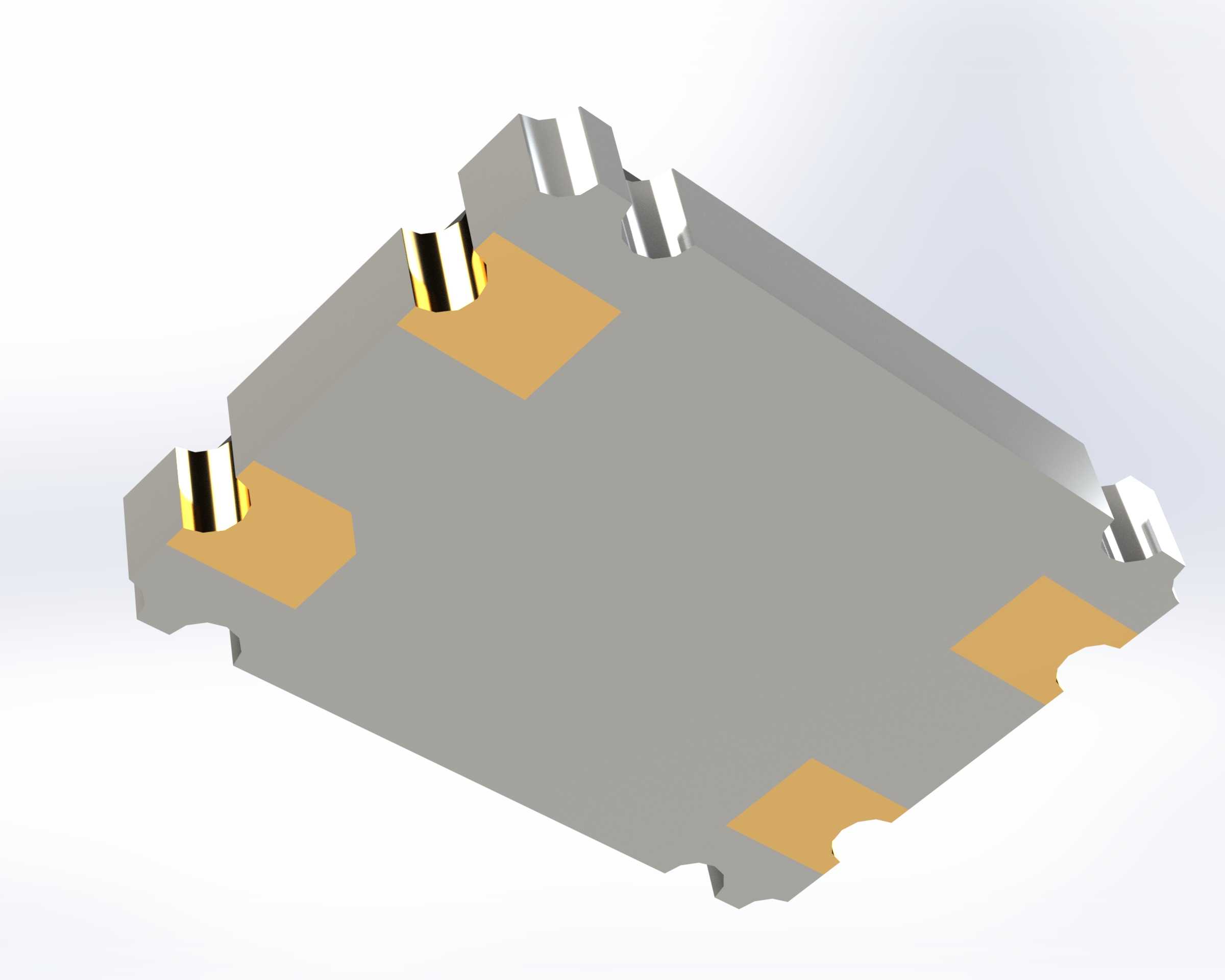

建模过程中没有做多余的简化，器件本体表面的丝印标识位置、焊盘的镀层区域轮廓、基座底部的平整度特征都完整保留，做封装库设计的时候可以直接参考这个模型的尺寸标注校准焊盘间距，不用反复核对规格书的二维尺寸，能减少封装建库的出错概率。很多工程师做板级结构设计时容易忽略晶振的高度占位，尤其是薄型化的产品里，1.3mm的本体高度刚好适配超薄壳体的内部空间，调用这个模型做堆叠设计时，可以直接确认晶振上方的结构件预留间隙，避免后期组装时出现壳体顶到器件的问题。另外四个角的定位缺口特征也做了还原，这类缺口除了辅助贴装定位，也能在器件过回流焊时释放热应力，减少陶瓷基座因为温变产生开裂的风险，建模时把这些工艺相关的结构都做出来，也能让刚接触电子结构设计的工程师理解SMD器件封装细节的设计逻辑，而不是只画一个简单的方块占位。
