1/4英寸标准长度系列肩螺栓三维设计

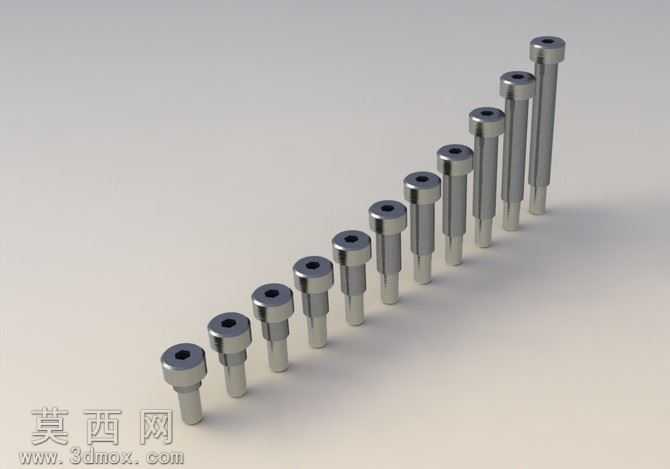

本次设计的是1/4英寸直径的系列肩螺栓，采用三维参数化建模方式完成全规格构建，覆盖肩长从1/8英寸至2又1/2英寸的全尺寸段，以固定增量值完成每一款规格的参数迭代，确保同系列零件的尺寸统一性与互换性。建模过程中首先确定肩螺栓的核心结构基准：以螺栓杆部同轴度为核心约束，依次构建内六角驱动端、限位肩台、螺纹段三个核心功能结构，每一处尺寸均严格遵循对应标准的公差要求，保证肩台的轴向定位精度、驱动端的配合精度、螺纹段的啮合精度。材质设定上采用合金结构钢的金属材质参数，渲染阶段调整金属粗糙度、反射率参数，还原高强度紧固件的金属哑光质感，同时通过均匀的环境布光，清晰展现每一款螺栓的结构轮廓，不同长度规格的螺栓按尺寸递增顺序排布，直观呈现系列化设计的尺寸梯度变化。设计思路上优先考虑紧固件的通用装配需求，肩台部分的直径、厚度尺寸保持统一，仅调整杆部有效长度，既满足不同夹紧厚度的装配场景需求，又能保证装配时肩台的限位作用一致，减少装配过程中的零件选型难度。建模时对每一个规格的零件都做了结构校验，确保内六角孔的深度、肩台的过渡圆角、螺纹收尾的结构都符合机械加工的工艺要求，避免出现无法加工的尖锐结构或者应力集中区域，过渡圆角的参数统一设定，既提升零件的抗疲劳强度，也保证系列零件的外观一致性。渲染输出的展示图采用浅素色背景，弱化环境干扰，将视觉焦点集中在螺栓本身的金属质感与尺寸序列上，通过斜向排布的方式让不同长度的零件都能完整展示结构特征，观看者可以直观区分不同长度规格的外形差异，同时清晰识别肩螺栓的典型结构特征，为后续的装配调用、工程图导出提供准确的三维模型基础。
