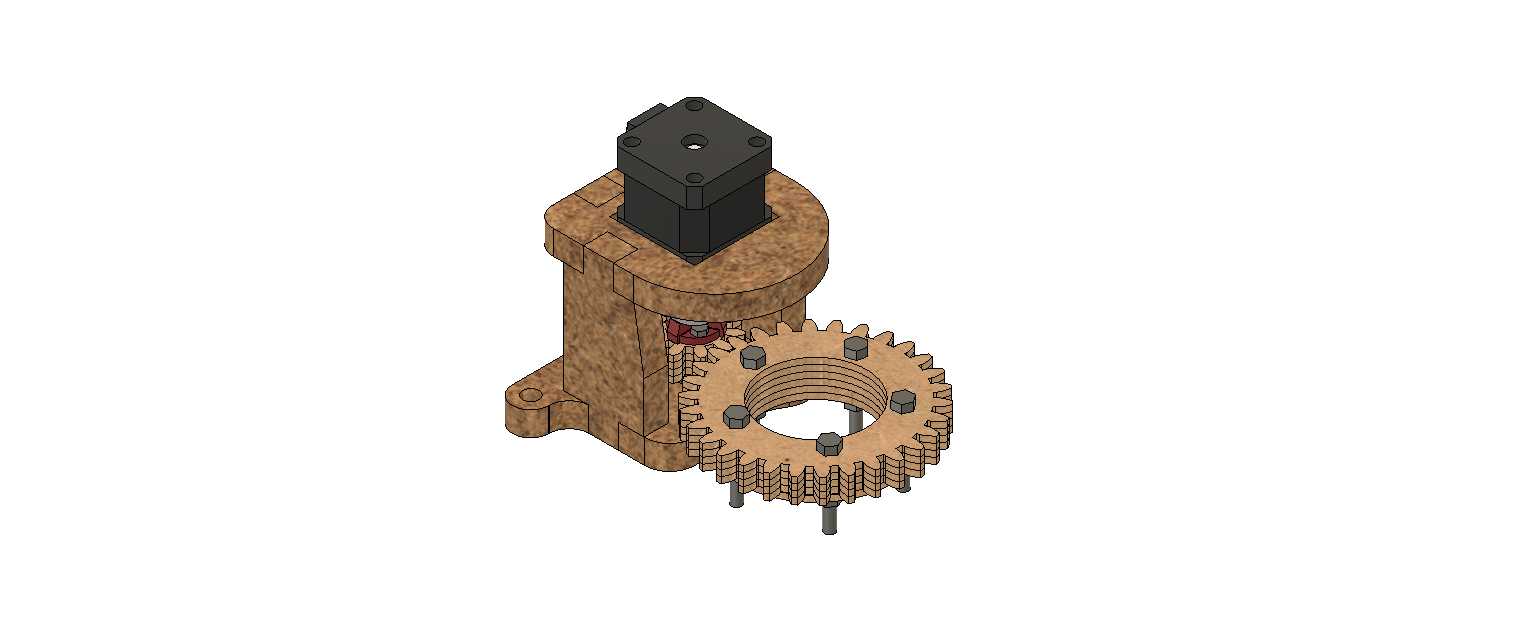

木质结构1:3传动比步进电机传动组件

这套步进传动组件在小型桌面演示装置、教学实验教具、低速轻载的创意传动场景中适配性极强，不同于常规金属材质的传动模块，主体结构采用木材加工成型，核心搭载1:3传动比的齿轮传动副，可将步进电机的输出转速按比例降低后传递至执行端，匹配小扭矩输出的步进电机即可带动末端齿轮完成定角度分度、低速回转的动作需求。从设计逻辑来看，整套结构优先考虑了非机加工场景的制作可行性，所有木质结构件的轮廓均适配激光切割的加工路径，没有复杂的曲面掏料、五轴联动加工特征，普通功率的激光切割机即可完成全部木质零件的下料，不需要额外配置铣床、CNC加工中心做二次精加工，零件之间的配合公差预留了木材材质的膨胀余量，避免温湿度变化导致的装配卡滞。安装边界上，组件的步进电机安装位采用标准的20/28型步进电机安装孔距，电机输出轴与主动齿轮之间采用过盈压装的方式固定，不需要额外的紧定螺钉、键连接结构，降低了小尺寸零件的加工难度；从动齿轮的中心预留了贯穿安装孔，可直接穿装输出轴连接外部负载，齿轮下方的三根定位销既作为齿轮的轴向限位结构，也可作为整个模块的底部安装定位柱，直接插入对应安装基板的定位孔即可完成模块固定，不需要额外设计复杂的安装支架。实际使用过程中，木质齿轮的啮合阻尼略大于工程塑料齿轮，传动过程中不会出现金属齿轮的高频啮合噪音，非常适合桌面级演示装置、科普教学展品的使用场景，1:3的传动比既可以放大步进电机的输出扭矩，也可以将步进电机的步距角细分后提升末端回转的定位精度，避免小步距角下的电机失步问题。结构上的阀体类基座采用层板叠压粘接的方式成型，内部预留了齿轮啮合的空腔，既可以容纳传动齿轮的啮合空间，也可以阻挡外部灰尘落入齿轮啮合面，减少日常维护的频次，从动齿轮采用多层板材叠压的结构，齿形部分的厚度与主动齿轮完全匹配，啮合过程中不会出现轴向窜动导致的齿面偏磨问题。
