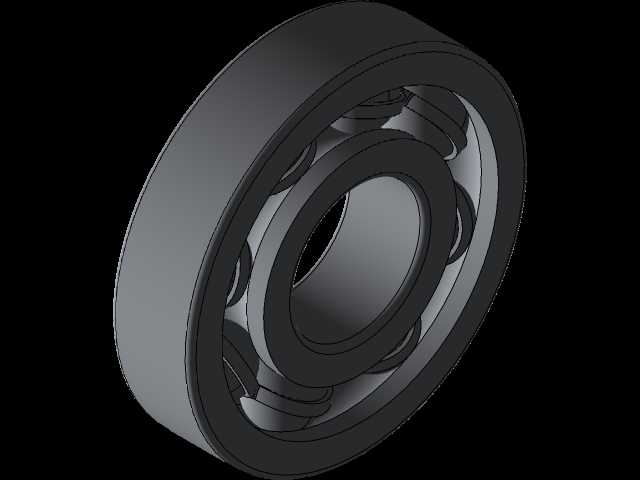

剖视展示型深沟球滚珠轴承结构

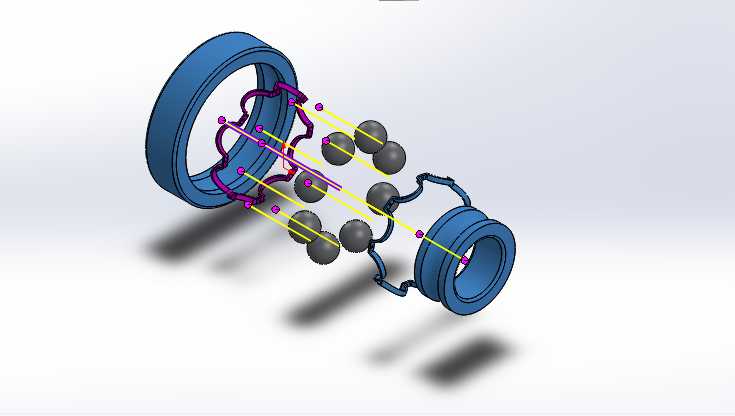

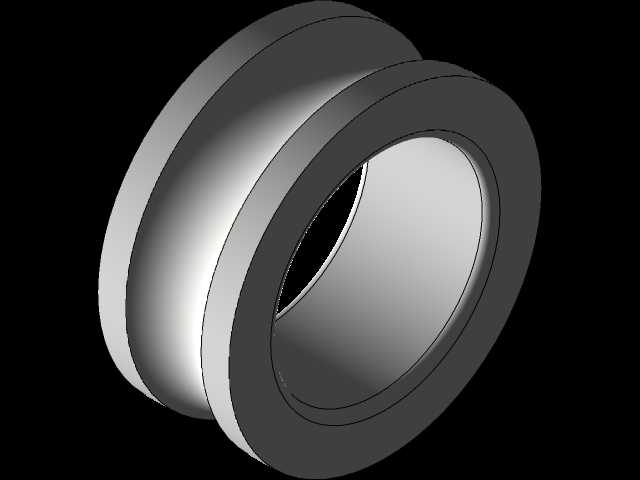

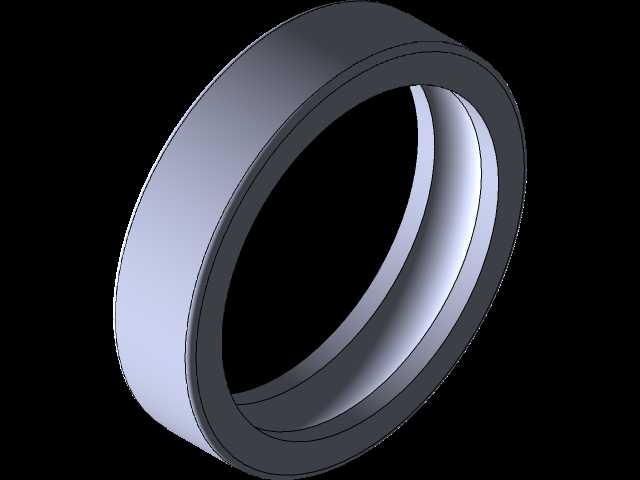

这类滚珠轴承是旋转传动系统里最基础也最核心的支撑部件，从普通的输送线辊筒、中小型电机输出端，到机床主轴的辅助支撑位、家用机电产品的旋转关节处，都能见到它的应用场景，核心作用是承接旋转轴的径向载荷，同时可承受一定比例的轴向载荷，将轴运转过程中的摩擦系数降到最低，保证回转精度维持在设计要求范围内。从结构设计逻辑来看，这个模型做了爆炸剖视的展示处理，能清晰看到内圈、外圈、滚动钢球、保持架四个核心组成部分的配合关系：内圈通常与轴颈采用过盈配合随轴同步转动，外圈与轴承座孔采用过渡或间隙配合起固定支撑作用，分布在内外圈滚道之间的钢球是承载载荷的核心元件，通过滚动接触替代滑动摩擦大幅降低运转阻力，而保持架的作用是将所有钢球均匀分隔开，避免钢球在运转过程中相互接触摩擦产生额外磨损，同时引导钢球在滚道内正确循环运转。做这类轴承的三维建模时，首先要确定对应的公称尺寸边界，包括内圈内径、外圈外径、轴承总宽度这三个核心安装尺寸，这三个参数直接决定了它能适配的轴径与安装座孔尺寸，是选型阶段最先要确认的硬性指标；其次要匹配滚道的曲率半径，滚道弧度略大于钢球半径，保证钢球与滚道的接触应力处于合理区间，既不能接触面积过小导致局部应力集中过早出现疲劳点蚀，也不能接触面积过大增大摩擦阻力影响运转灵活性。建模过程中保持架的兜孔间隙需要重点把控，间隙过小会卡滞钢球导致运转不畅，间隙过大则无法有效约束钢球位置，高速运转时容易出现钢球窜动产生异响与振动。实际安装使用时，要注意配合面的粗糙度与形位公差，轴肩与座孔的挡肩高度不能超过轴承内外圈的倒角尺寸，否则会导致轴承无法安装到位，同时要根据应用场景选择合适的密封与润滑结构，开式结构适合有定期润滑维护的闭式传动箱内部，带密封圈的款式则可直接用于粉尘、潮湿的外露工况，无需额外添加润滑维护。这类轴承的失效形式多为滚道疲劳剥落、保持架断裂、钢球磨损，设计选型时需要根据实际载荷大小、转速区间、工作温度来选择对应的精度等级与游隙组别，普通传动场景选普通级精度即可，高精度回转场景则需要选用更高精度等级的产品，同时匹配对应的安装工艺来保证轴承的使用寿命与运转稳定性。
