机器人差速控制剑齿2x12A驱动板结构

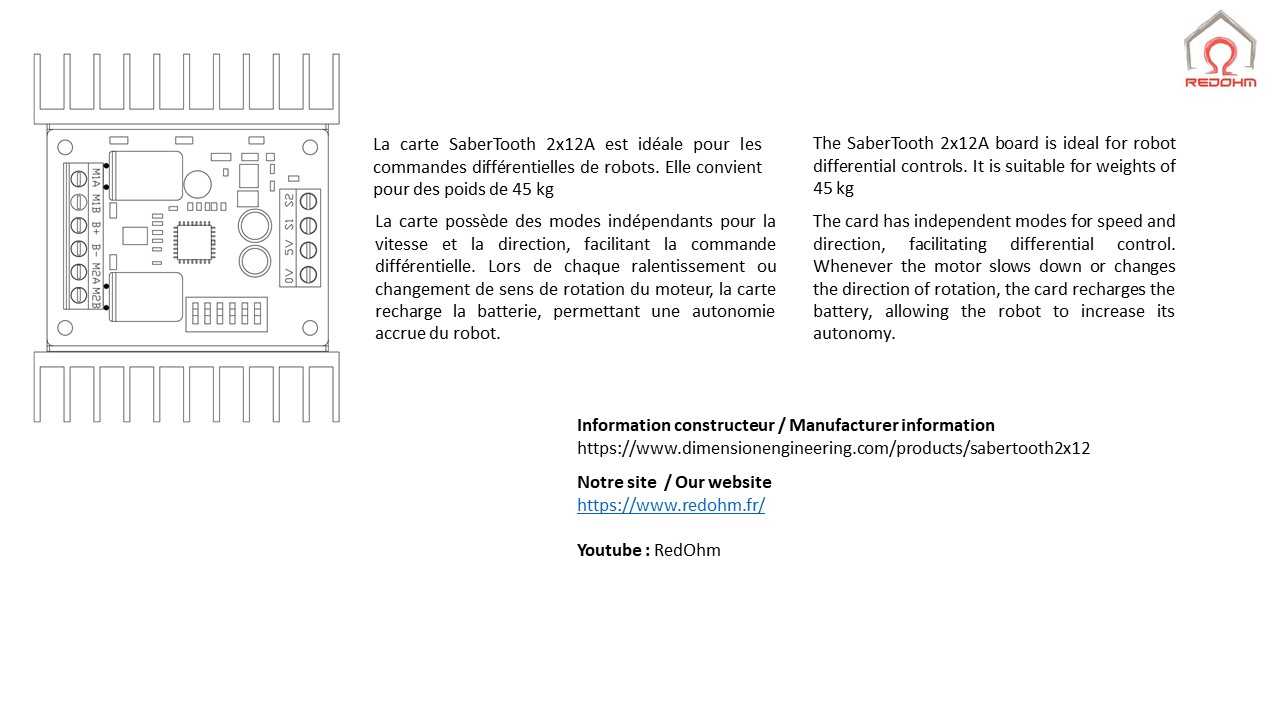

在移动机器人研发与小型自动化行走设备的电控系统搭建中，差速驱动控制板是连接主控单元与动力执行端的核心枢纽，这款剑齿2x12A驱动模块的三维结构，完全围绕中小负载移动平台的实际使用需求完成设计还原。从实际应用场景来看，该驱动板主要适配45kg级以内的轮式、履带式差速移动机器人，可同时完成两路直流电机的转速与转向独立控制，满足巡检机器人、教学实训机器人、小型搬运AGV等设备的动力驱动需求，当设备处于减速下坡或者转向反拖状态时，板载电路可实现能量回馈，将电机产生的反电动势回充至供电电池端，提升移动设备的续航表现与运行自主性。

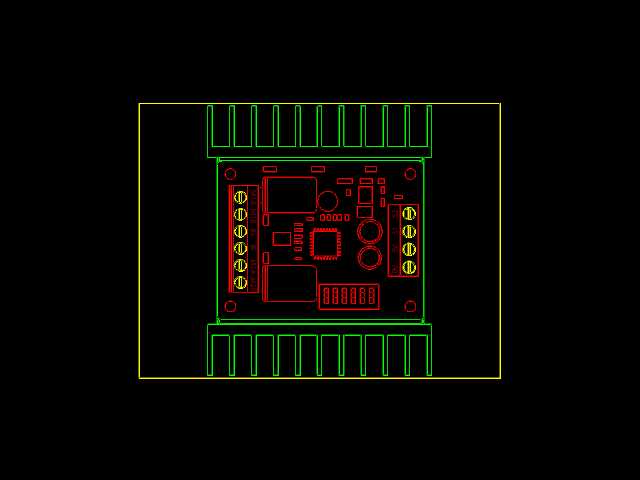

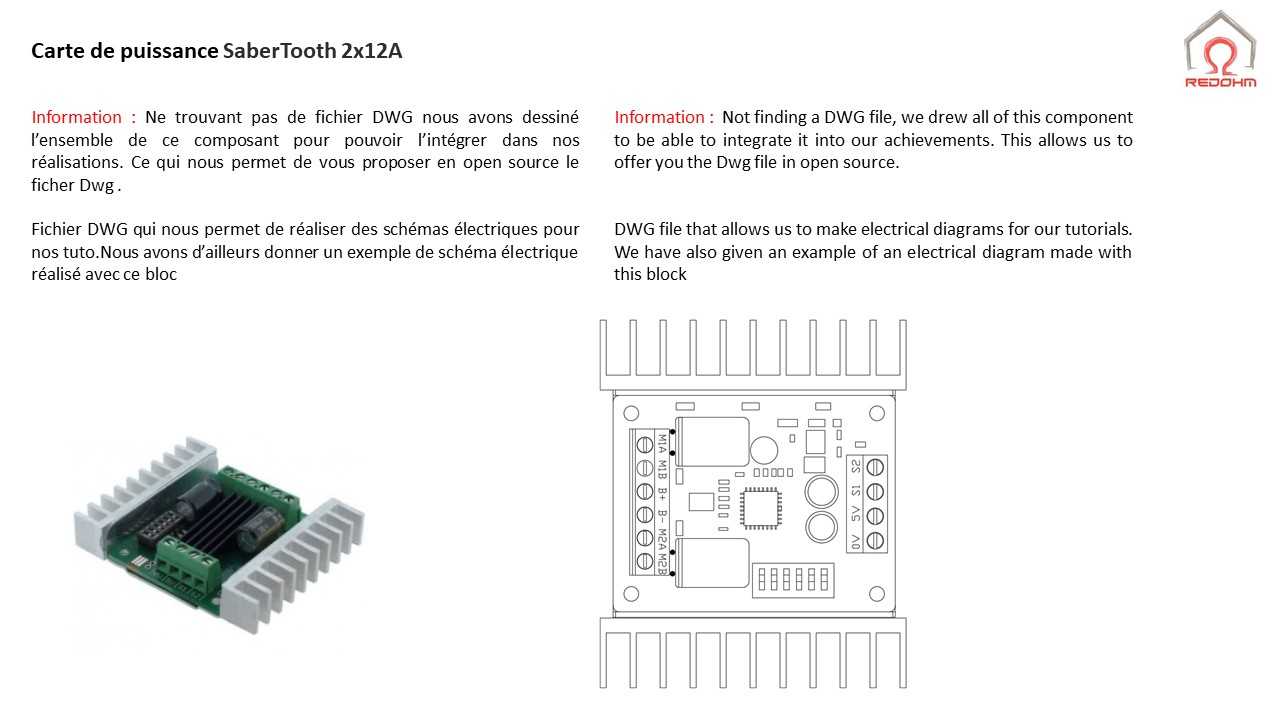

从设计思路层面，整个模块的结构建模完全还原实物的装配逻辑，板载的散热鳍片采用平行齿状结构，沿模块长度方向排布，预留了足够的空气对流间隙，匹配12A持续输出工况下的散热需求，避免大电流工作时功率器件过热触发保护。板上的接线端子、功率芯片、电容电阻、指示灯等元件均按照实际PCB布局完成位置还原，安装孔位的间距、孔径严格匹配实物尺寸，设计人员在做整机结构布局时，可直接调用该模型完成安装位的避让设计，提前确认接线空间是否充足，避免结构件与板上元件产生干涉。

从安装边界来看，模块整体为矩形板式结构，散热鳍片突出PCB板面一定高度，设计安装仓时需要预留对应的竖向空间，两侧的接线端子区域要留出足够的接线操作空间，方便后期维护时插拔线缆。板上的模式切换拨码、状态指示灯均布置在便于观察与操作的板面区域，建模时还原了这些元件的凸起高度，方便结构设计时对应预留观察窗与操作缺口。整个模型的结构细节覆盖了从PCB基板、贴片元件到外接散热组件的全部装配关系，可直接用于电气装配模拟、整机结构干涉检查，也能作为教学场景中电控模块结构认知的参考素材，帮助设计人员快速掌握这类直流电机驱动板的结构组成与安装要点，减少整机设计阶段的反复打样验证次数。
