小型外转子无刷直流电机结构设计

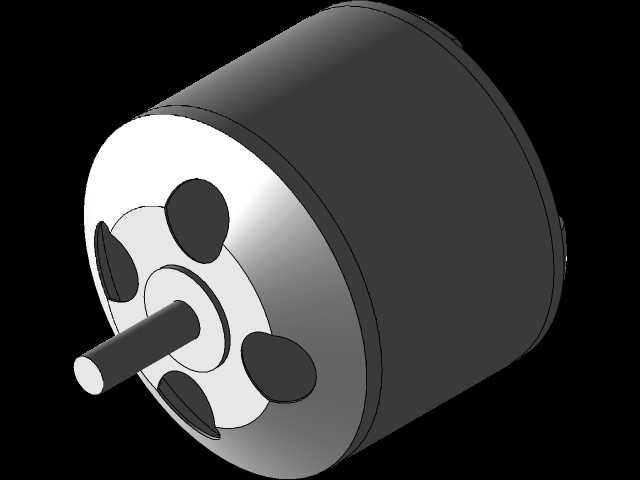

这款无刷直流电机采用外转子结构布局，输出轴从端盖中心伸出，端盖表面预留四个弧形定位缺口，可直接与配套的桨夹、传动轮等负载件快速卡合定位，省去额外的定位销加工工序，适配小型动力传动场景的快速装配需求。从实际应用场景来看，这类小尺寸无刷直流电机可覆盖多类小型设备的动力输出需求，在消费级航拍无人机上可作为旋翼动力源，搭配电调实现转速的精准调控，满足飞行过程中的升力输出与姿态调整需求；在小型桌面自动化设备中，可作为传送带、精密进给机构的驱动单元，凭借无刷结构低摩擦、长寿命的特性，降低长期运行的维护频次；在小型家用智能电器、便携电动工具中，也可作为核心动力部件，适配电池供电的低压直流工作场景。

设计过程中优先考虑了安装边界的通用性，圆柱形机壳的外径控制在常规小型电机的通用安装尺寸区间，机壳表面无突出的接线凸台，可直接卡入对应内径的安装固定座，通过侧面顶丝即可完成锁紧固定，无需设计定制化的安装法兰，降低下游设备的结构适配成本。端盖与机壳采用止口配合结构，装配时可自动保证同轴度，减少输出轴的径向跳动量，避免运行过程中出现偏心振动，提升动力输出的平稳性。输出轴的直径采用通用传动件适配尺寸，可直接匹配标准规格的联轴器、同步带轮，无需额外加工轴径转换结构。

功能特性上，这款无刷结构取消了传统有刷电机的碳刷与换向器，运行过程中不存在接触式摩擦损耗，运行噪音更低，连续运行寿命远高于同功率等级的有刷直流电机，同时转速调节范围更宽，可在低转速下输出稳定扭矩，也可在高转速区间维持较高的运转效率。绕组部分内嵌于定子铁芯，与外转子的磁钢保持均匀气隙，磁路设计经过优化，可降低齿槽转矩，让低速运行时的动力输出更平顺，不会出现明显的卡顿感。从结构细节来看，端盖的弧形缺口除了定位作用外，还可作为气流通道，在电机高速运转时引导外部气流穿过定子与转子的间隙，带走绕组产生的热量，提升持续运行的功率上限，避免长时间高负载下出现过热退磁问题。
