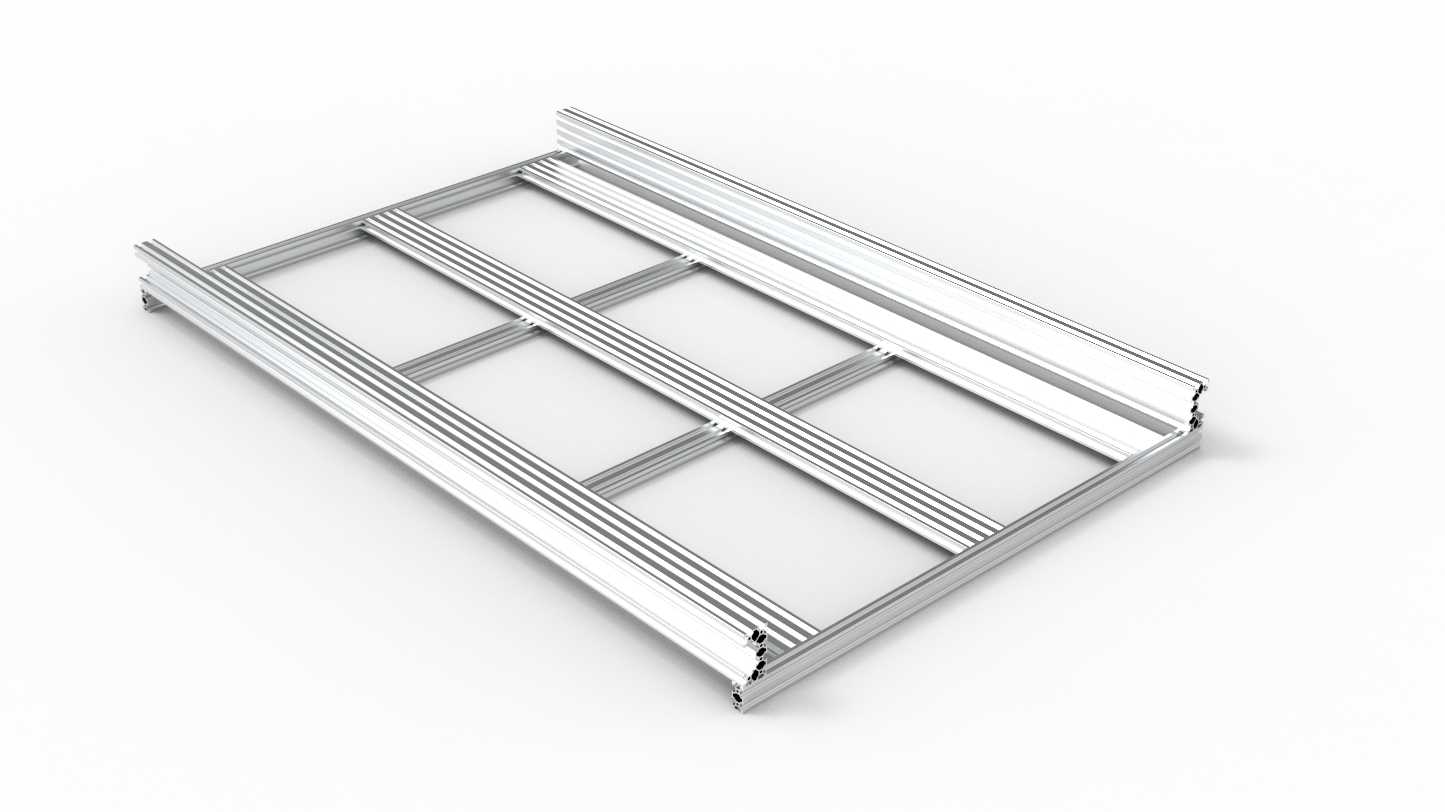

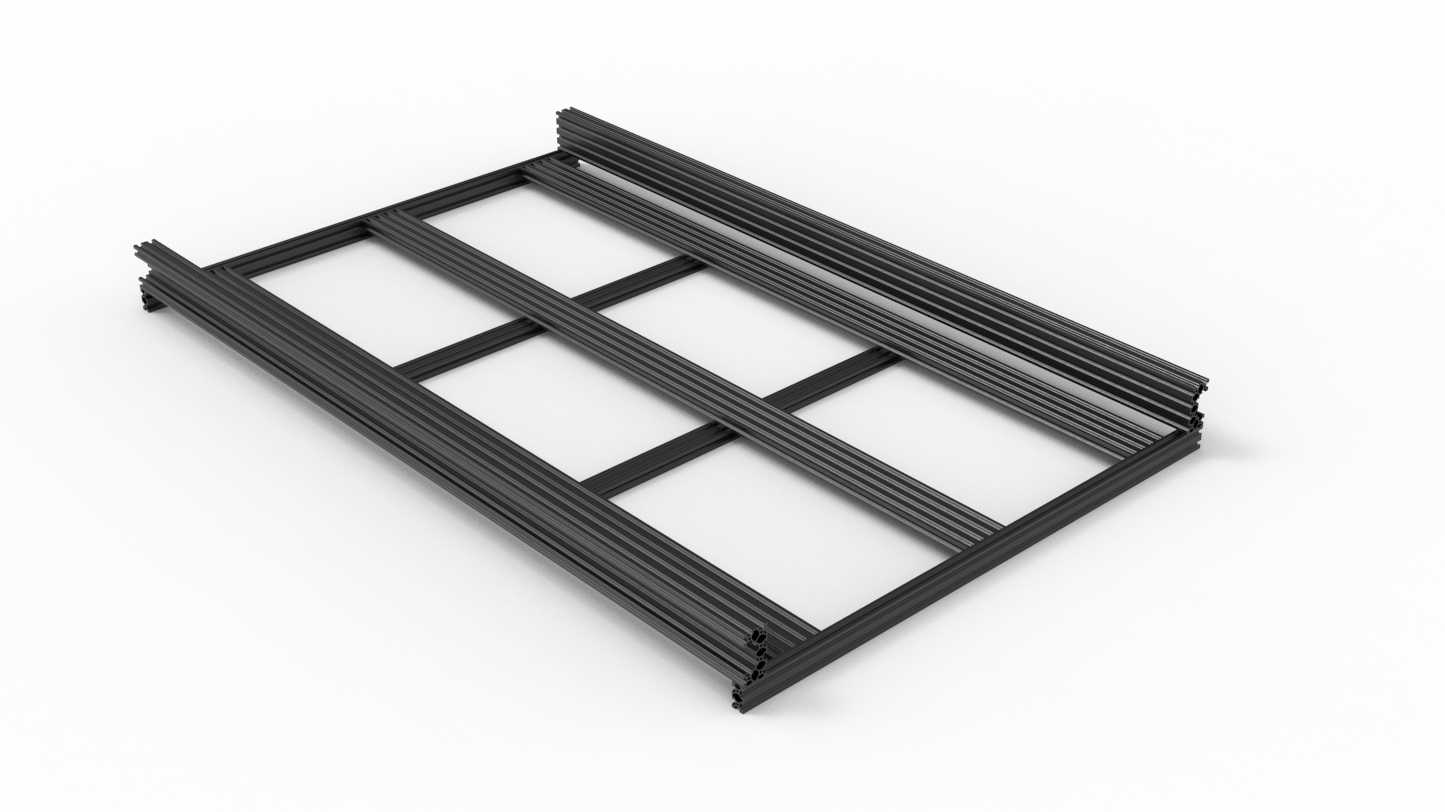

昆贝PRO1015工业铝型材拼接承载框架

这款框架采用标准工业铝型材拼接成型，主要面向自动化生产线旁的物料承载、轻型设备主机安装、工位操作台搭建等场景使用，在电子组装流水线、小型零部件检测工位、实验室测试台搭建场景中适配性极强，可直接作为设备的主体支撑结构使用，无需额外焊接加工，现场组装效率远高于传统焊接钢架。从结构设计来看，整体采用纵横梁交叉排布的格栅式结构，纵向采用通长整根型材作为主承载梁，承担竖向荷载与纵向抗弯作用，横向间隔布置多根连接型材，通过型材内置的专用连接件与纵向梁锁紧，既保证了整体框架的平面度，又能将台面荷载均匀分散到每一根纵向主梁上，避免局部荷载集中导致的型材变形。框架边缘的型材自带标准T型槽结构，槽口尺寸符合通用工业铝型材配套标准，可直接卡入T型螺栓安装台面、防护挡板、气动元件走线槽、传感器安装支架等附属配件，无需在型材表面额外打孔攻丝，后期调整配件位置时只需松开螺栓即可滑动调整，适配不同的工位改造需求。在安装边界方面，框架整体外轮廓尺寸适配1015系列标准工位的安装需求，底部预留的安装孔位可直接配合脚杯或者脚轮使用，安装脚杯时可通过调节脚杯螺纹高度调整整体框架的水平度，适配地面不平整的车间场景；安装脚轮时可直接作为移动周转架使用，承载轻型物料在车间不同工序间流转。型材拼接处采用隐藏式连接件设计，连接节点无外凸的螺栓头，框架外表面平整光滑，不会在使用过程中剐蹭操作人员或者物料，同时格栅式的梁体排布大幅降低了框架整体自重，相比同承载能力的钢板焊接框架减重超过40%，搬运与现场组装时无需重型吊装设备，两名操作人员即可完成整架的组装与移位。框架的梁体型材壁厚经过选型校核，在额定承载范围内的扰度值控制在工业设备安装允许的范围内，不会因为长期承载出现永久性形变，表面阳极氧化处理的型材层耐磨抗腐蚀，在常规车间环境下长期使用不会出现锈蚀掉漆问题，日常维护仅需擦拭表面灰尘即可，无需额外做防腐涂装处理。在实际选型使用时，可根据实际安装的设备重量调整横向梁的排布间距，若承载较重的检测设备可适当加密横向梁的排布数量，若仅作为轻型物料承载架可适当拉大横向梁间距，整体结构的拓展性极强，可根据不同的使用需求灵活调整组装方式，无需重新开模加工结构件，大幅缩短非标设备机架的制作周期。
