CNC设备高行程Z轴线性升级组件结构

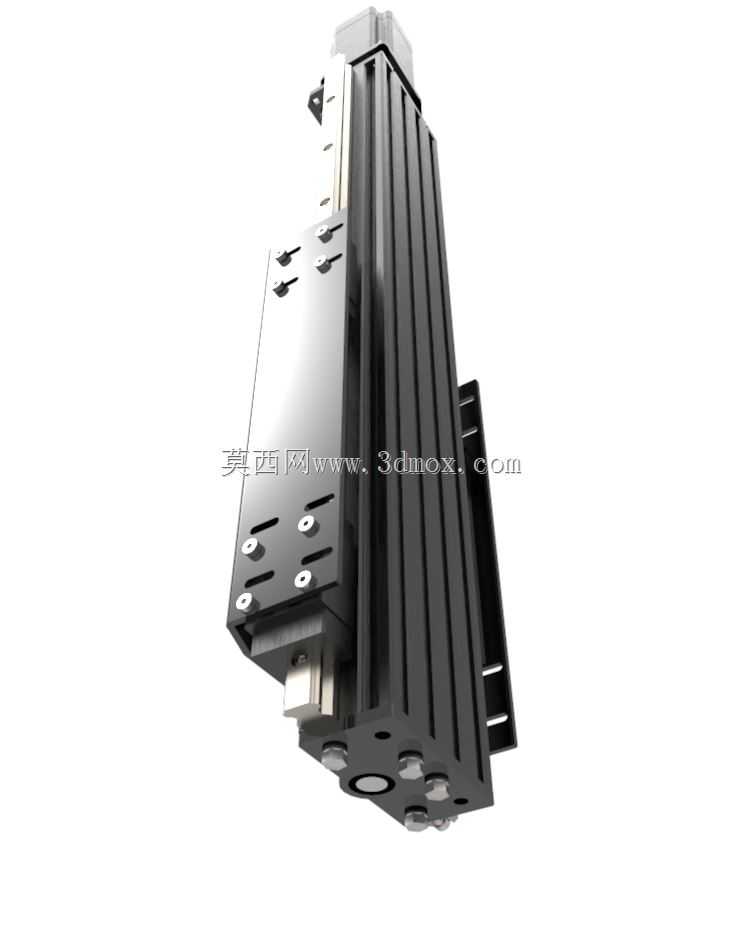

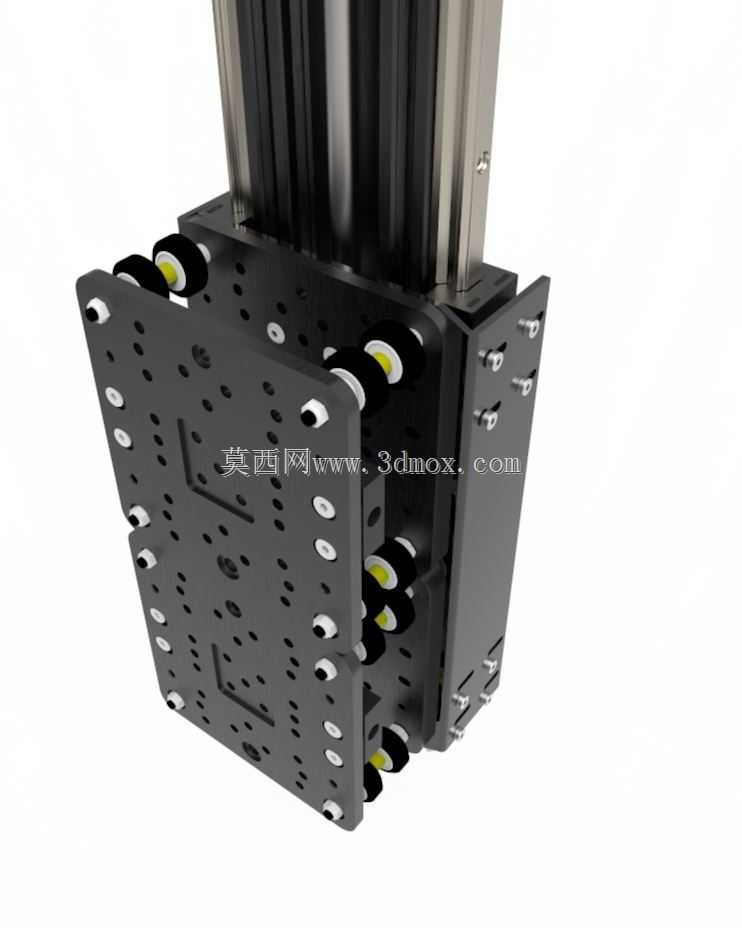

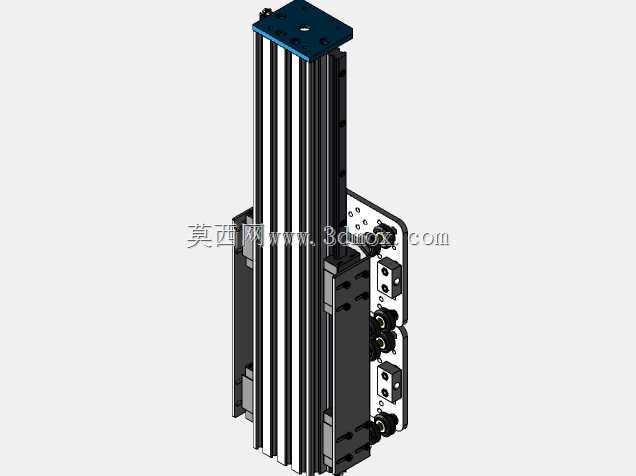

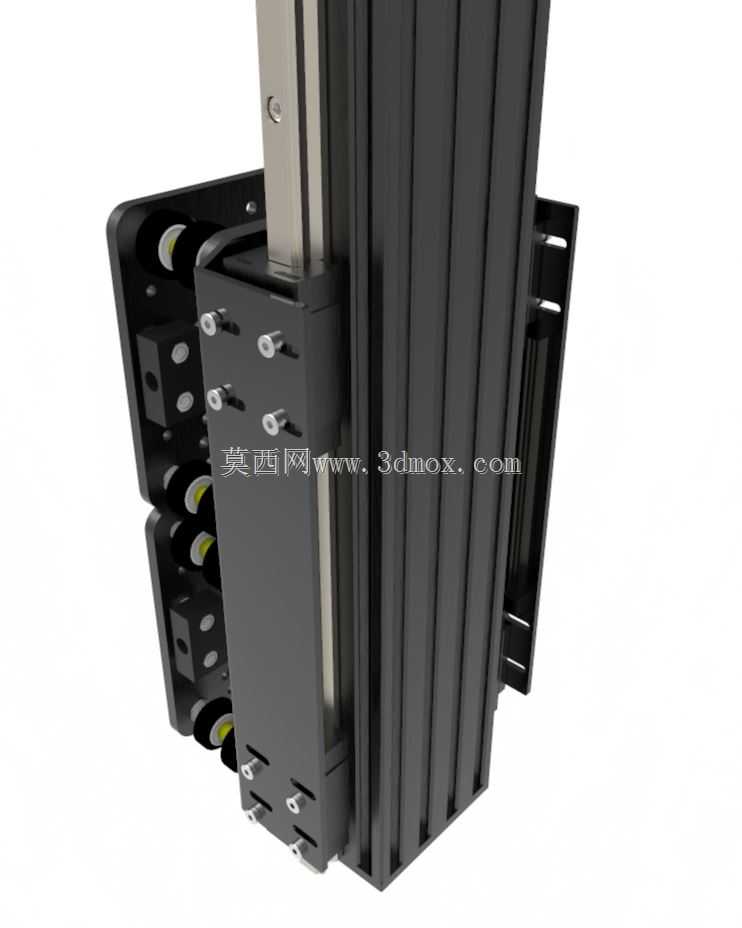

　　在桌面级CNC加工设备的实际使用场景中，不少用户会遇到原有Z轴行程不足、运动刚性偏弱的问题，尤其是在加工厚度较大的工件、或者需要加装更高规格的主轴夹具时，原有Z轴的运动范围往往无法覆盖全幅C梁的可用区间，需要反复调整工件装夹高度，既耽误加工节拍，也容易因为多次装夹带来定位误差。这套高Z线性升级组件，就是针对这类存量CNC设备的改造需求设计的，核心目标是在不改动设备原有C梁主体结构的前提下，扩展Z轴的有效运动行程，同时替换原有滑动结构为线性导轨传动，提升Z轴运动的平顺性与负载能力。从结构设计来看，整套组件采用工业级铝型材作为主体承载基座，型材截面经过选型优化，既保证了足够的抗弯截面模量，避免Z轴伸出较长时出现低头、震颤的问题，

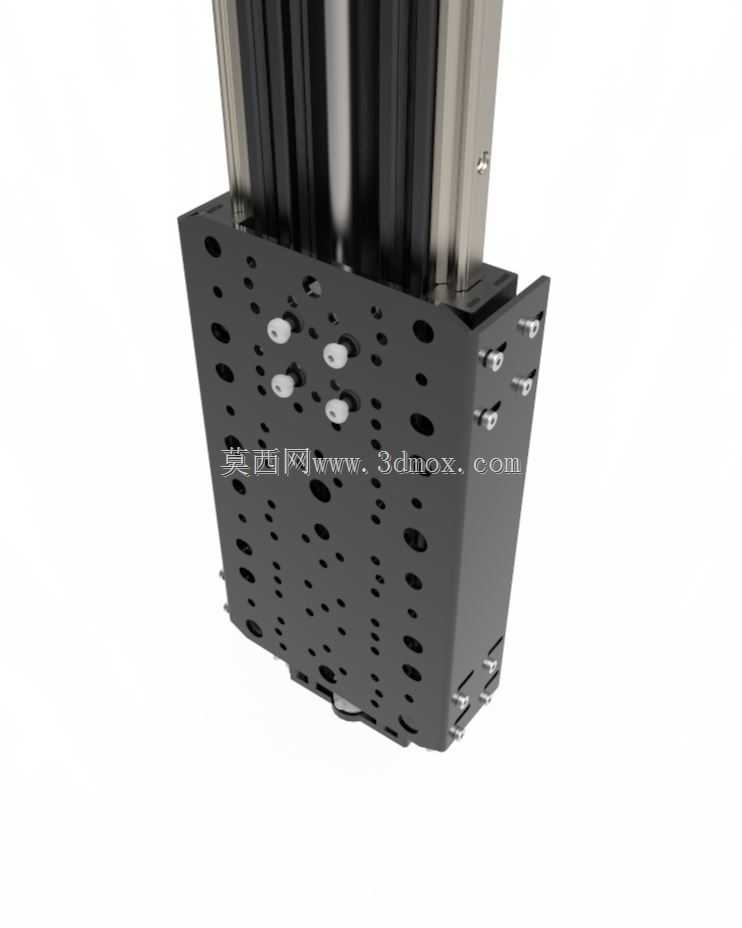

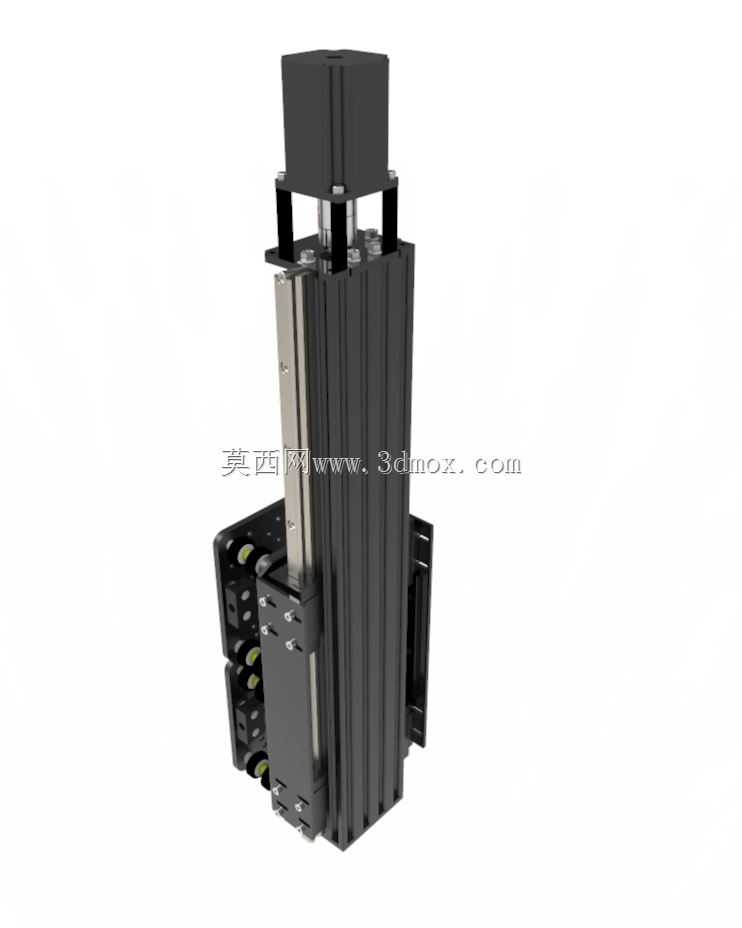

　　也控制了整体重量，不会给X轴传动带来额外的负载负担。组件顶部预留了标准的伺服电机安装位，安装孔位适配市面主流的42、57系列步进及伺服电机，电机输出端通过联轴器直接连接传动丝杠，传动链路短，反向间隙小，能保证Z轴进给的定位精度。线性导轨采用内嵌式安装方式，导轨固定在铝型材基座的加工基准面上，滑块与滑台连接板刚性连接，滑台表面预留了多组标准安装螺孔，可以直接固定主流规格的风冷、水冷加工主轴，也可以根据需求加装夹具、打标头等其他执行末端。在安装边界上，这套组件的安装孔位完全匹配原有CNC设备C梁的安装接口，不需要对原有设备的横梁结构做打孔、切削等二次加工，只需要拆除原有Z轴总成，将升级组件通过螺栓固定在原有安装位即可完成主体安装，

　　接线部分也兼容原有设备的驱动接口，不需要额外更换驱动模块，改造门槛低，适合设备用户自行完成升级操作。组件的Z轴有效行程经过优化，能够覆盖C梁的全高度区间，加工时不需要再调整C梁的上下位置来适配不同高度的工件，只要工件装夹在工作台的有效行程范围内，Z轴就可以完成全范围的进给运动，大幅减少了装夹调整的辅助时间。从实际使用的角度来说，线性导轨的应用相比原有光轴或者滑轮结构，运动阻力更小，高速进给时不会出现卡顿、爬行的问题，配合滚珠丝杠传动，Z轴的进给精度可以控制在0.02mm以内，能够满足木工、软金属雕刻、PCB加工等多数桌面CNC的加工场景需求。滑台部分的结构做了防尘设计，导轨侧面预留了防尘条安装槽，可以加装柔性防尘罩，避免加工产生的切屑、粉尘进入导轨和丝杠的传动面，延长传动部件的维护周期，减少日常保养的工作量。组件的侧面还预留了限位开关的安装位，可以根据实际使用的行程需求安装原点、上下限位开关，避免Z轴超程运动带来的撞机风险，适配不同控制系统的限位接线逻辑。在结构细节上，电机安装座与铝型材基座采用分体式加工设计，安装座单独做了精加工，保证电机轴与丝杠的同轴度，避免因为安装不同心带来的丝杠磨损、电机负载过大的问题；丝杠两端采用角接触轴承支撑，相比普通深沟球轴承，能够承受更大的轴向切削力，在进行大切深加工时，Z轴不会因为切削反力出现窜动，保证加工面的光洁度。整套组件的外形尺寸经过紧凑化设计，安装后不会超出原有设备的外围边界，

　　不需要额外扩大设备的占地空间，也不会和X轴的两端运动行程产生干涉，X轴依然可以保持原有的有效运动范围，不会因为Z轴升级损失加工幅面。对于设备改造来说，这类模块化的升级组件不需要用户自行测绘、加工零部件，所有安装孔位都做了适配设计，装配时只需要按照装配流程锁紧固定螺栓，调整好导轨与丝杠的平行度就可以投入使用，相比自行搭建Z轴结构，省去了大量的设计、加工、调试时间，也避免了自行设计时容易出现的刚性不足、安装干涉等问题。在实际加工应用中，升级后的Z轴可以支持更高的主轴安装，能够满足厚板材雕刻、立体件加工、多工序夹具加装等多种使用需求，比如加工高度超过100mm的立体浮雕工件时，不需要再分次垫高工件，Z轴可以一次走刀完成全高度的加工，有效提升加工效率与成品精度。
