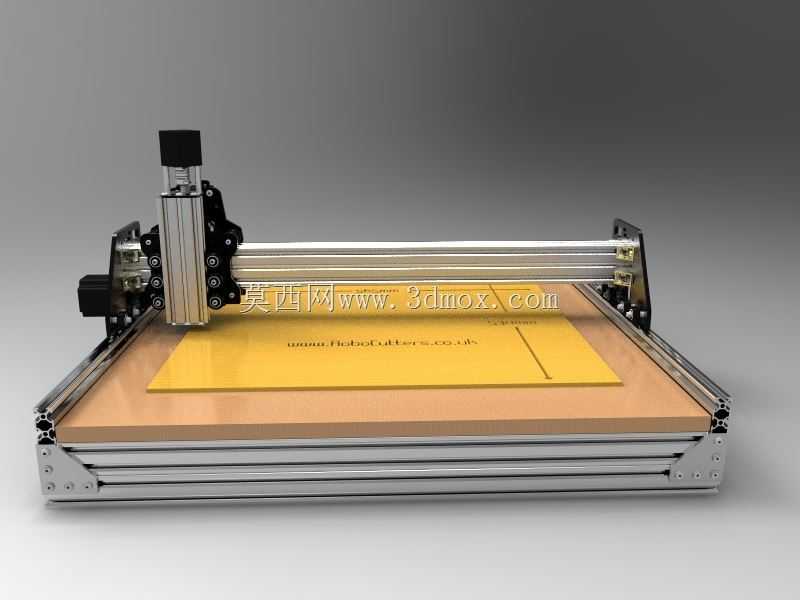

V型钢轨龙门式数控切割雕刻设备套件

　　这套龙门式数控加工套件采用V型钢轨作为核心传动导向部件，核心设计思路是通过标准化铝型材拼接结构，降低非标数控加工设备的搭建门槛，适配小批量定制加工场景下的快速组装需求。从实际应用场景来看，这类设备可覆盖广告行业亚克力板材切割、木工行业软质木材浮雕加工、电子行业绝缘板材铣削、教学场景下数控原理实操演示等多个领域，相比一体式商用数控设备，套件形式允许使用者根据自身加工幅面需求调整机架尺寸，无需开模定制专用机架型材。

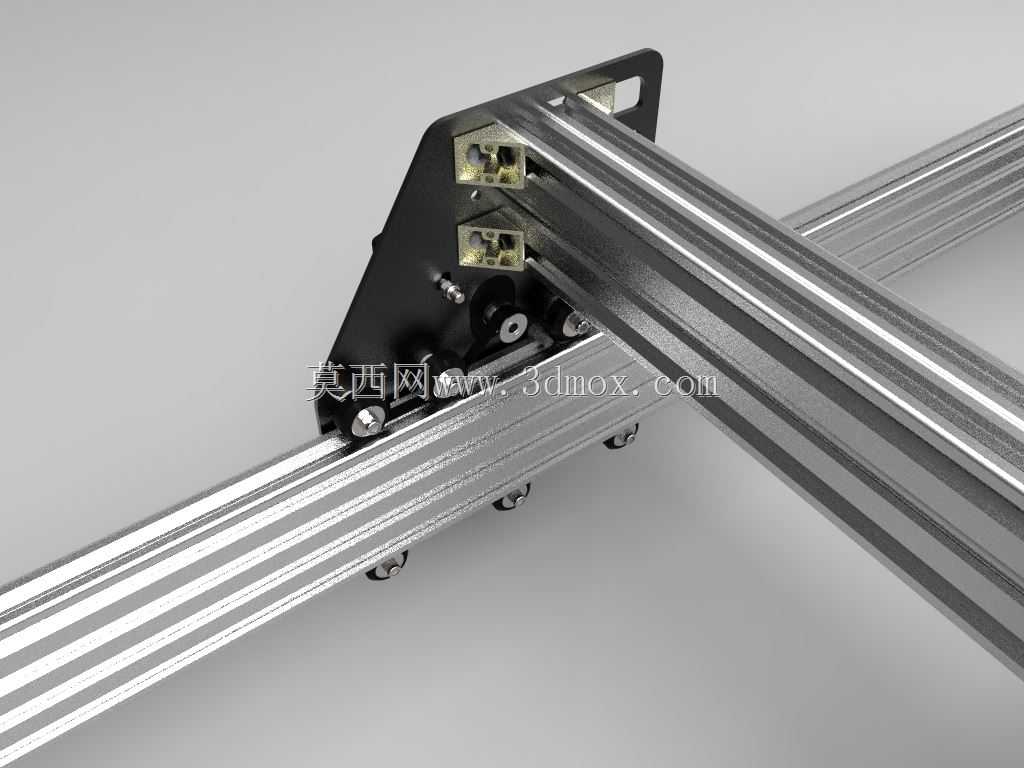

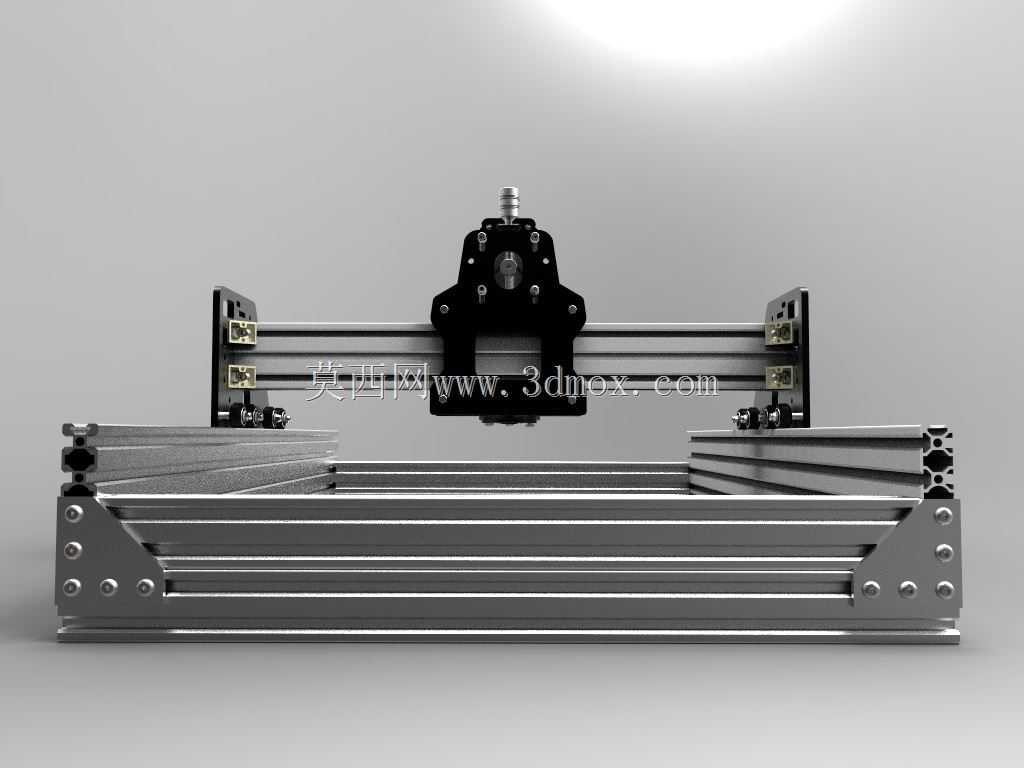

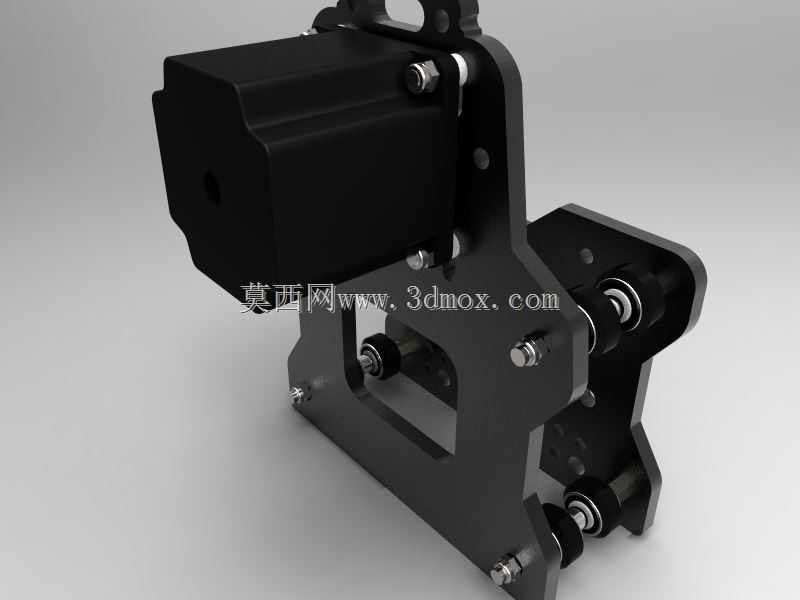

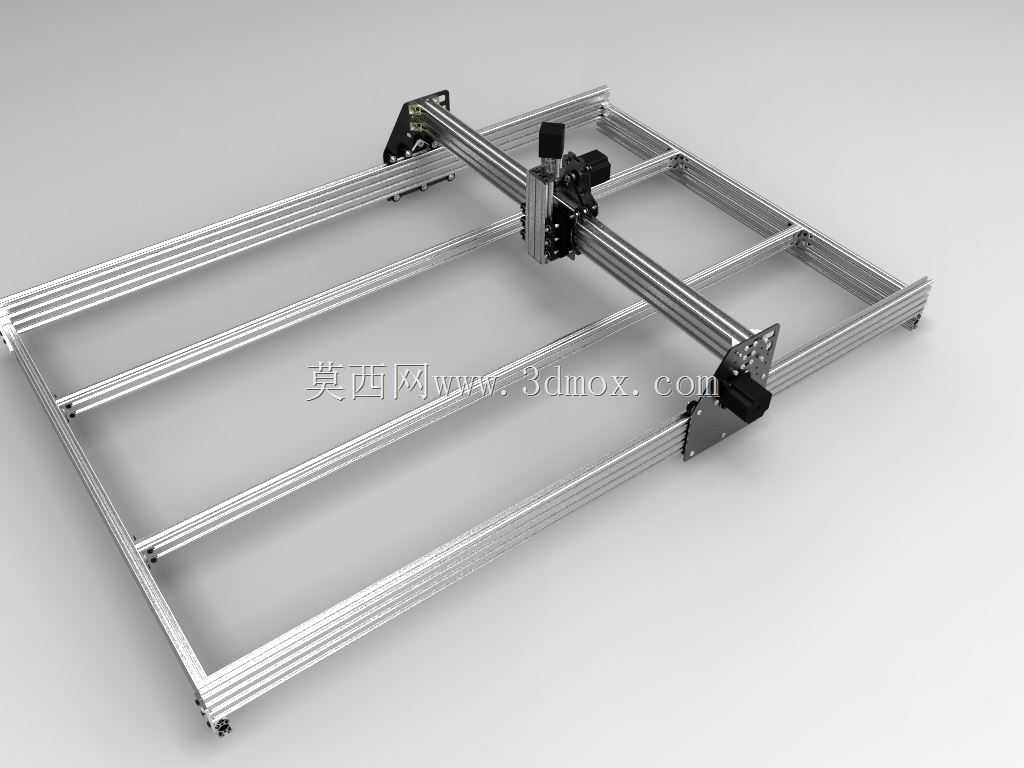

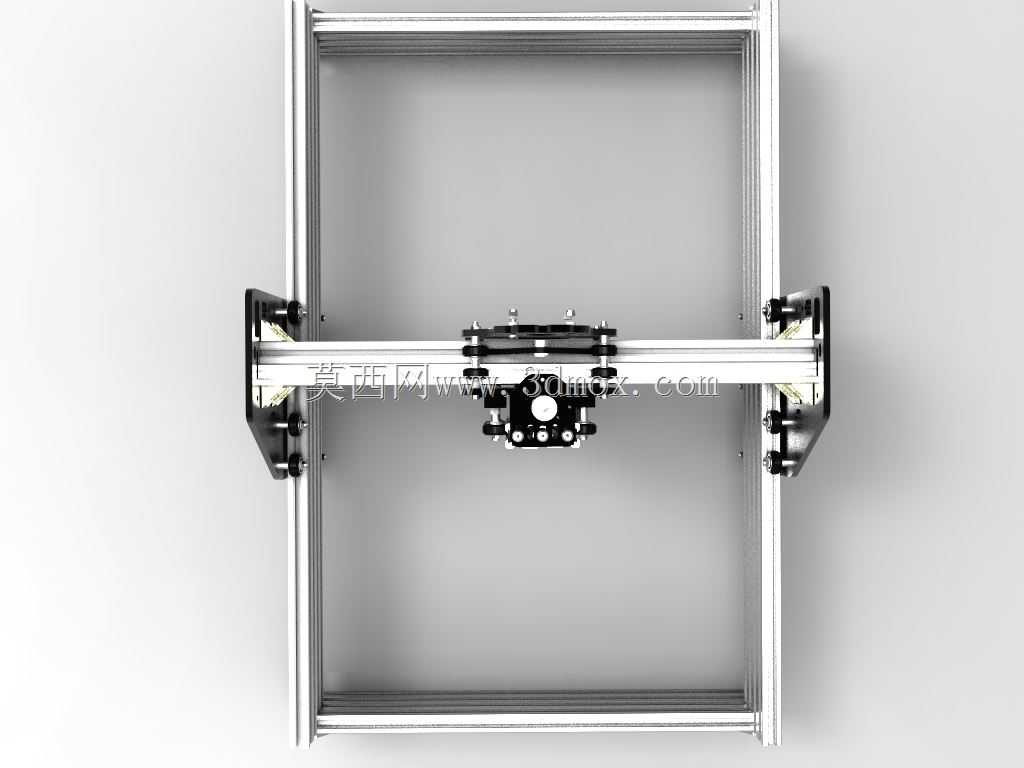

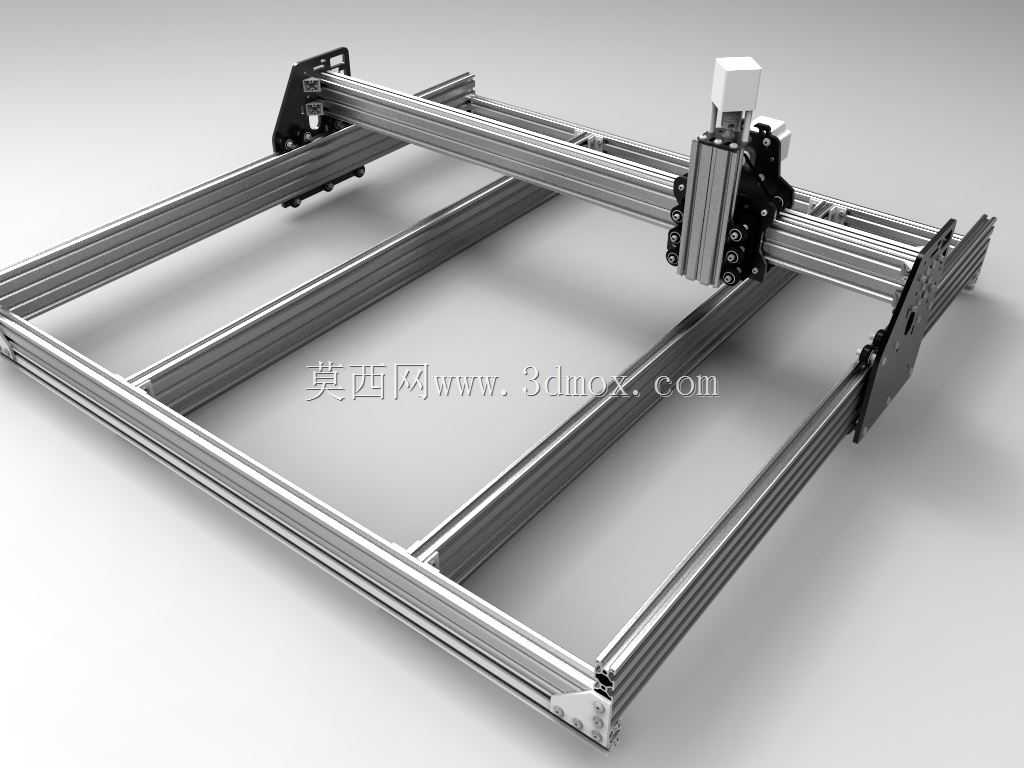

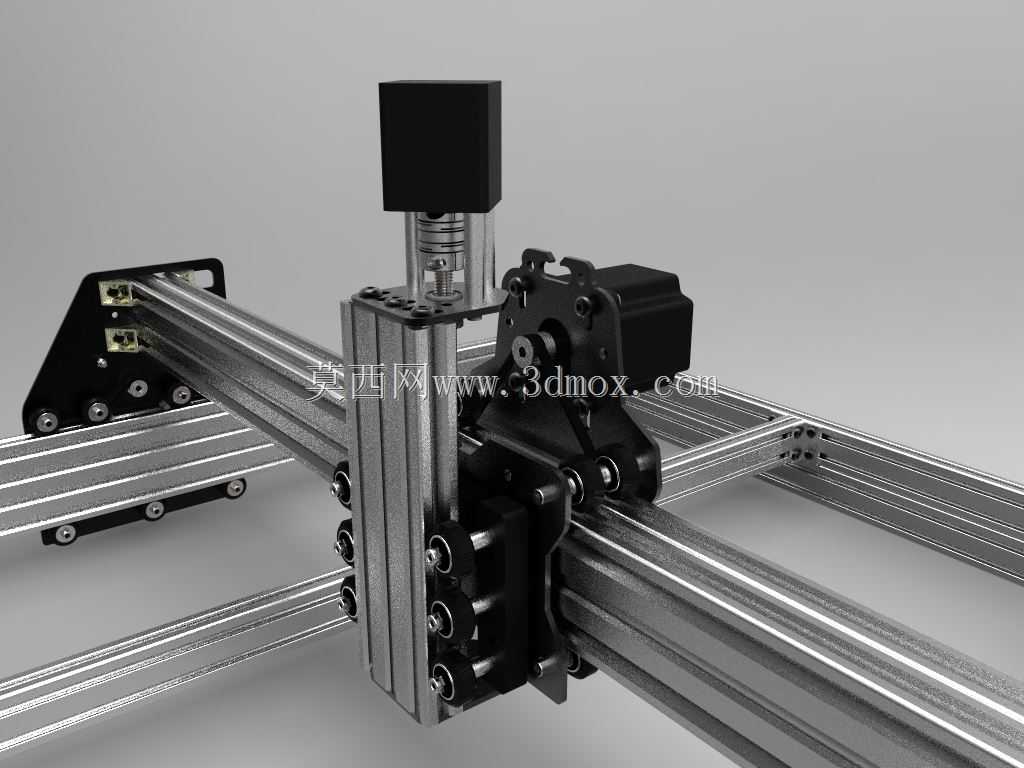

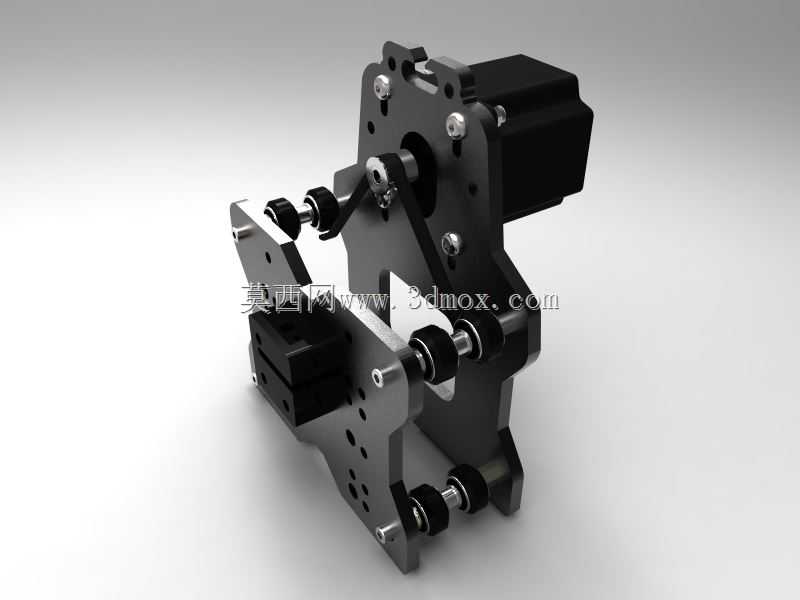

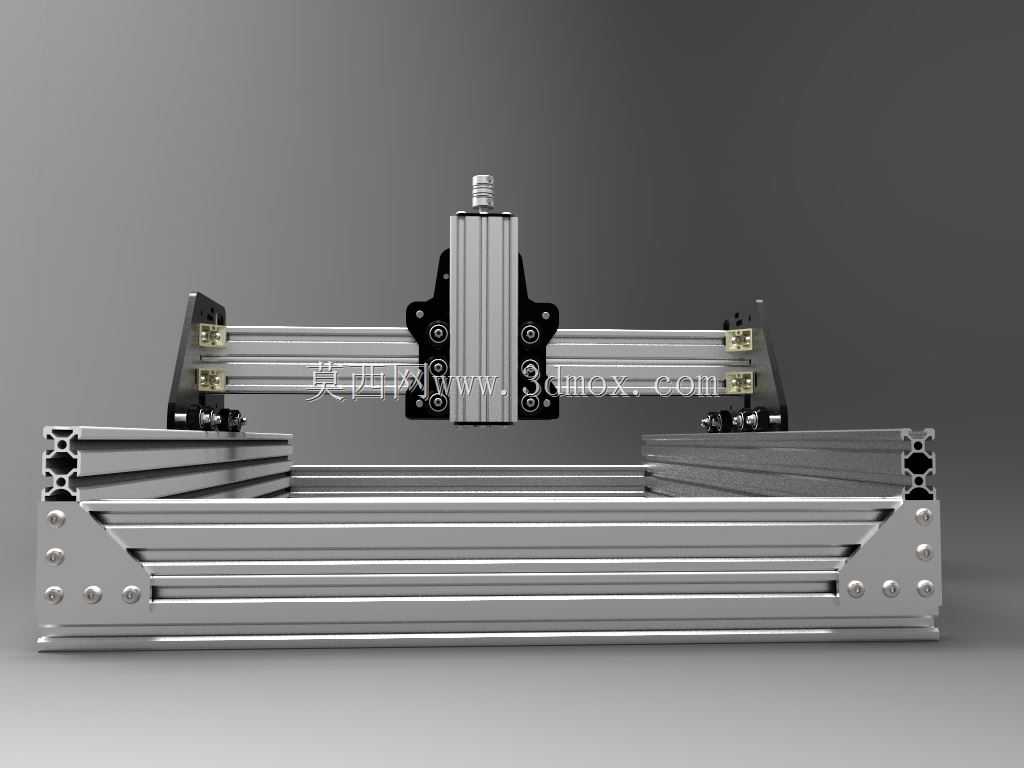

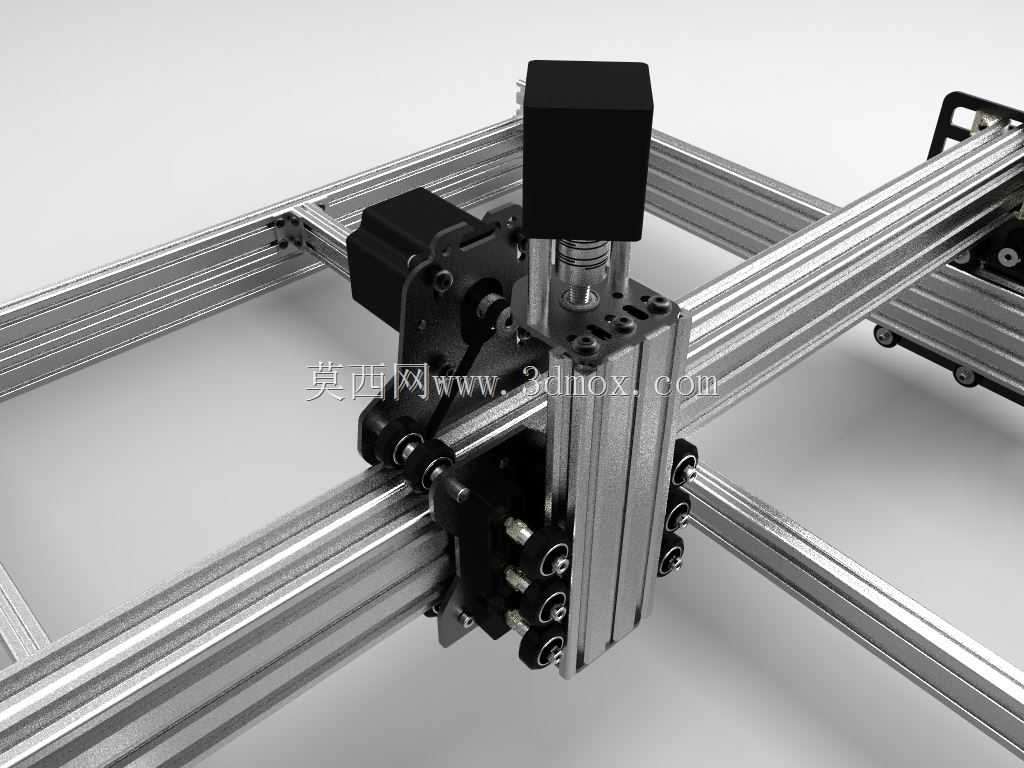

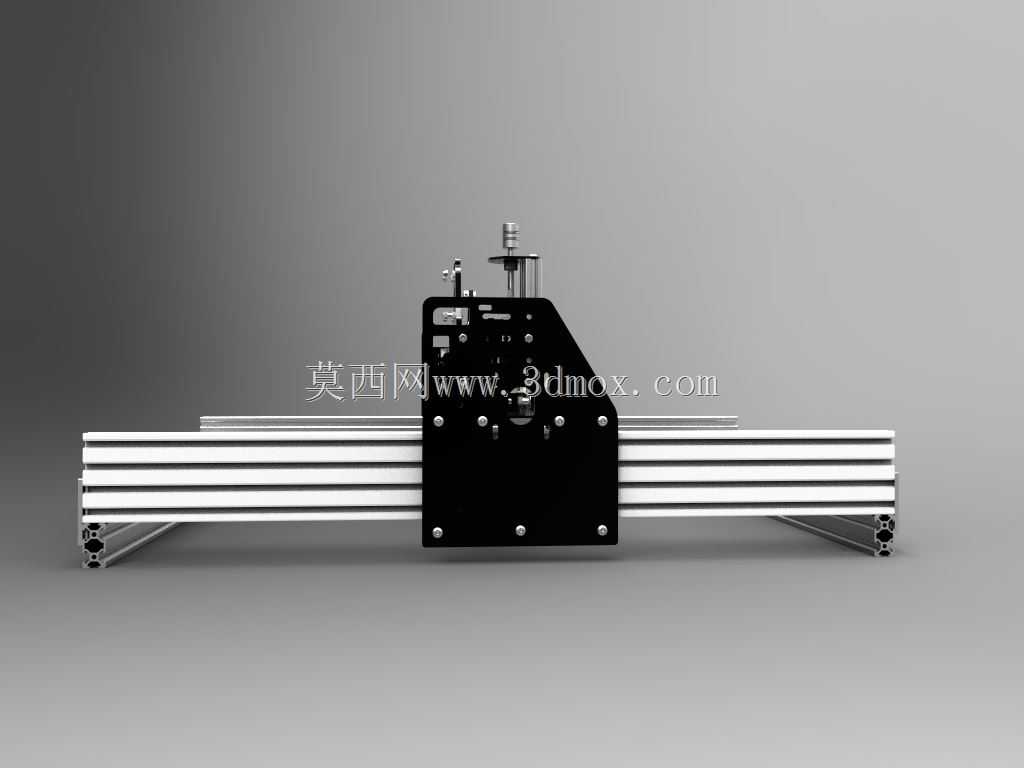

　　设备的核心功能特性集中在导向结构的设计上，V型钢轨与配套的V型滚轮配合，可在保证运动直线度的前提下降低滑动摩擦阻力，单根V型钢轨的最大拼接长度可达1.5米，使用者可通过多根型材拼接拓展X轴、Y轴的有效加工行程，龙门式的结构布局将Z轴加工头架设在横跨Y轴的横梁上，运动过程中负载均匀分布在两侧Y轴导轨上，可避免单臂结构带来的偏载抖动问题。Z轴模组采用垂直滑台设计，可搭载不同功率的主轴电机，适配铣削、雕刻、轻量切割等不同加工工况，加工头的安装位预留了标准紧固件孔位，可兼容市面上主流的风冷主轴、激光头等功能部件，无需额外加工转接件。

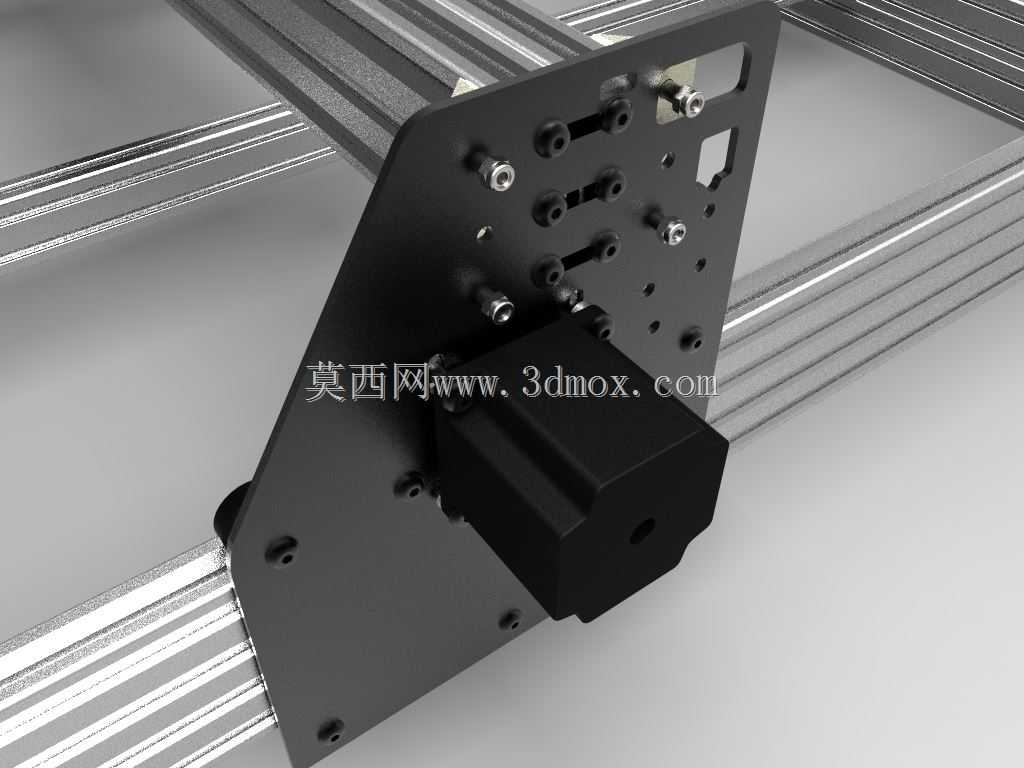

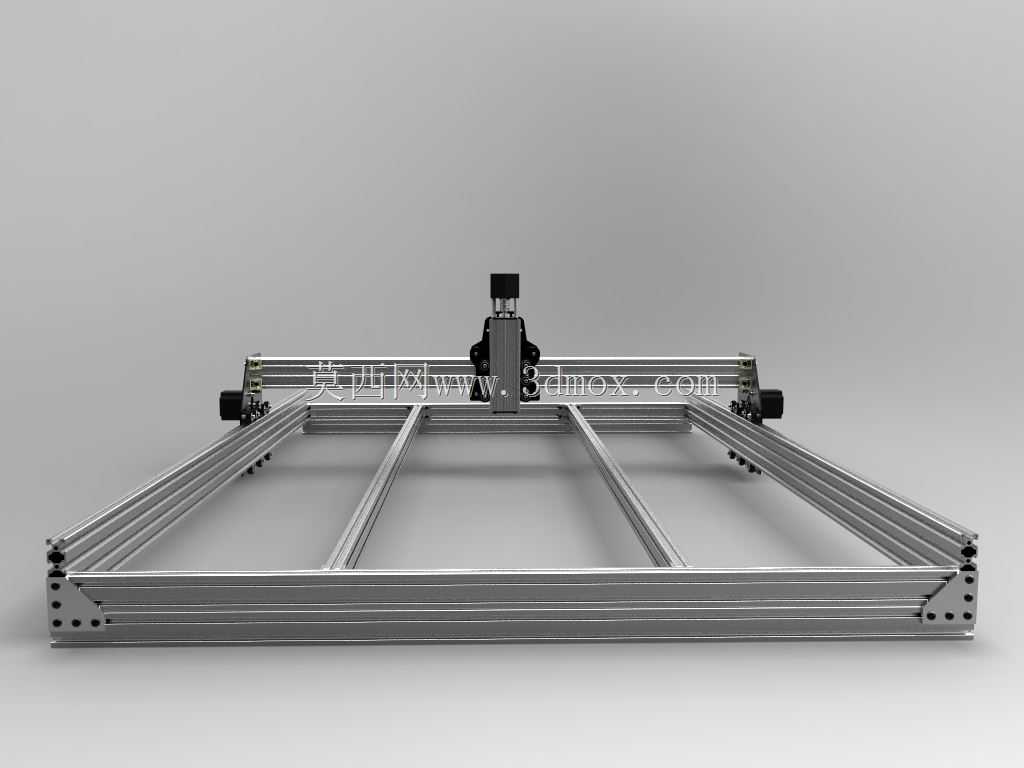

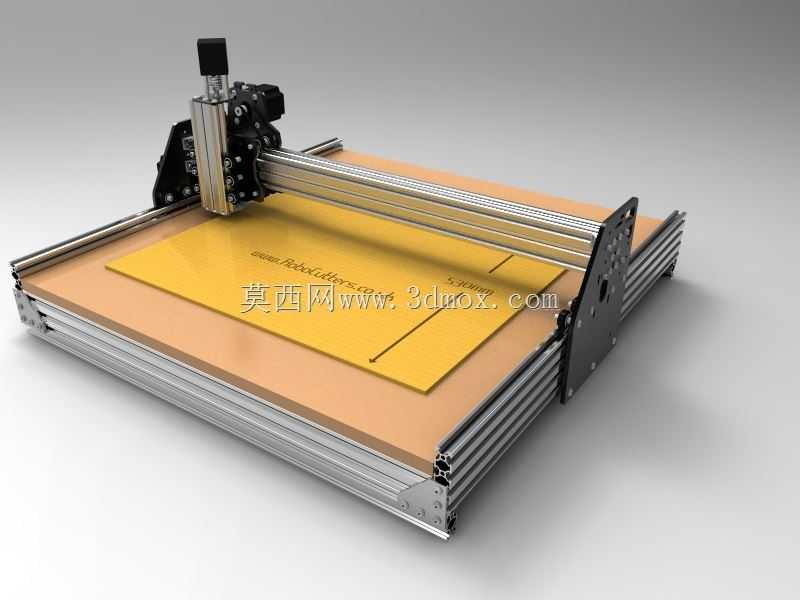

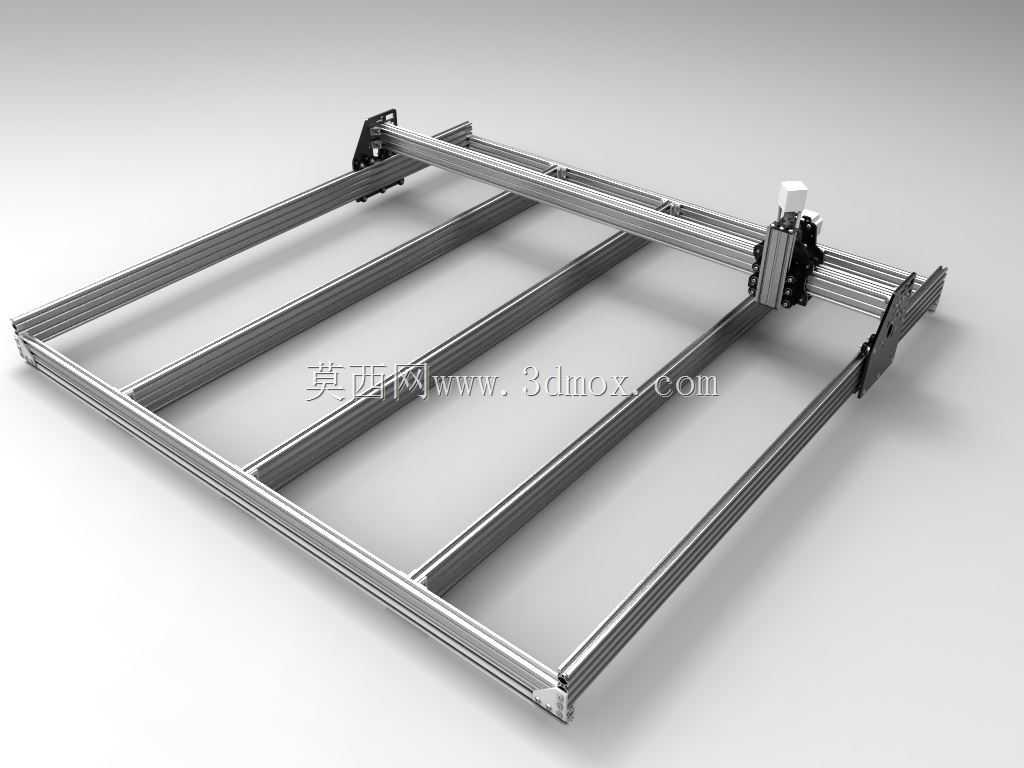

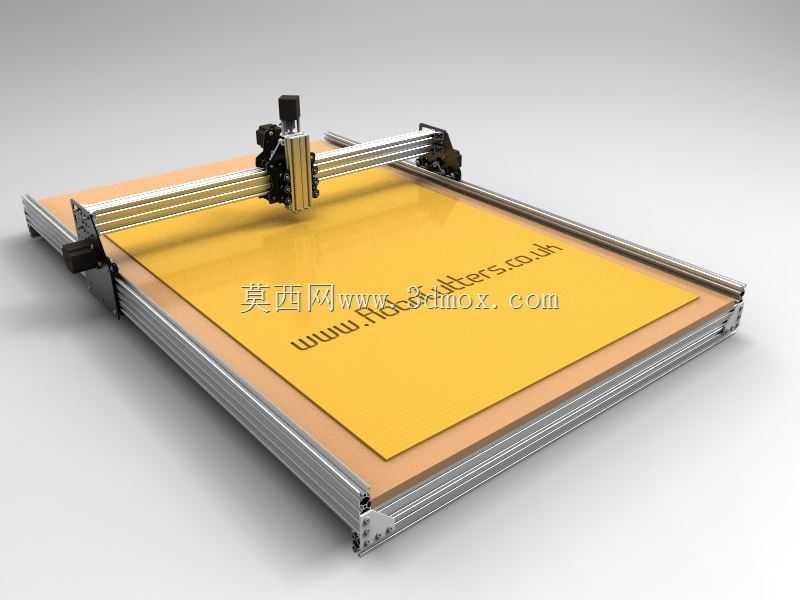

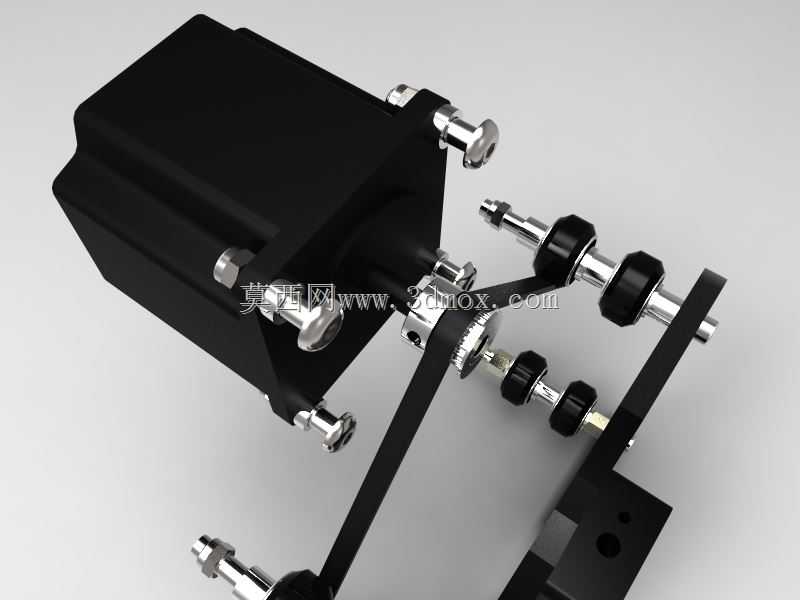

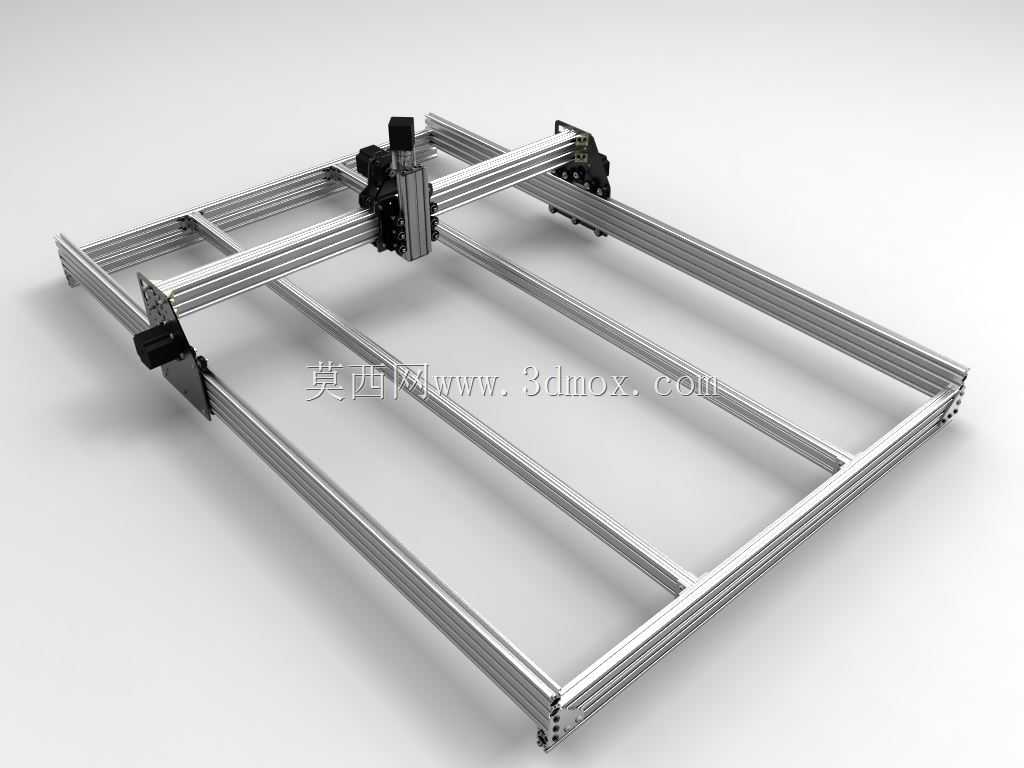

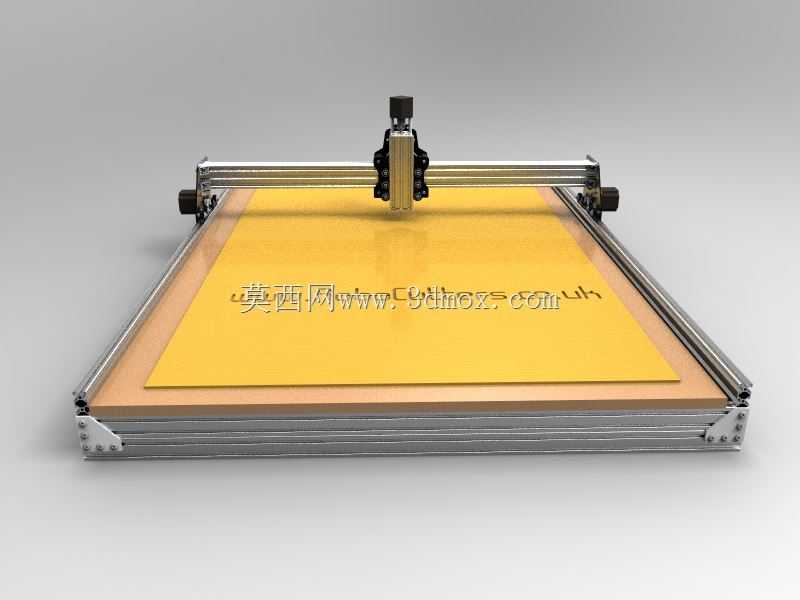

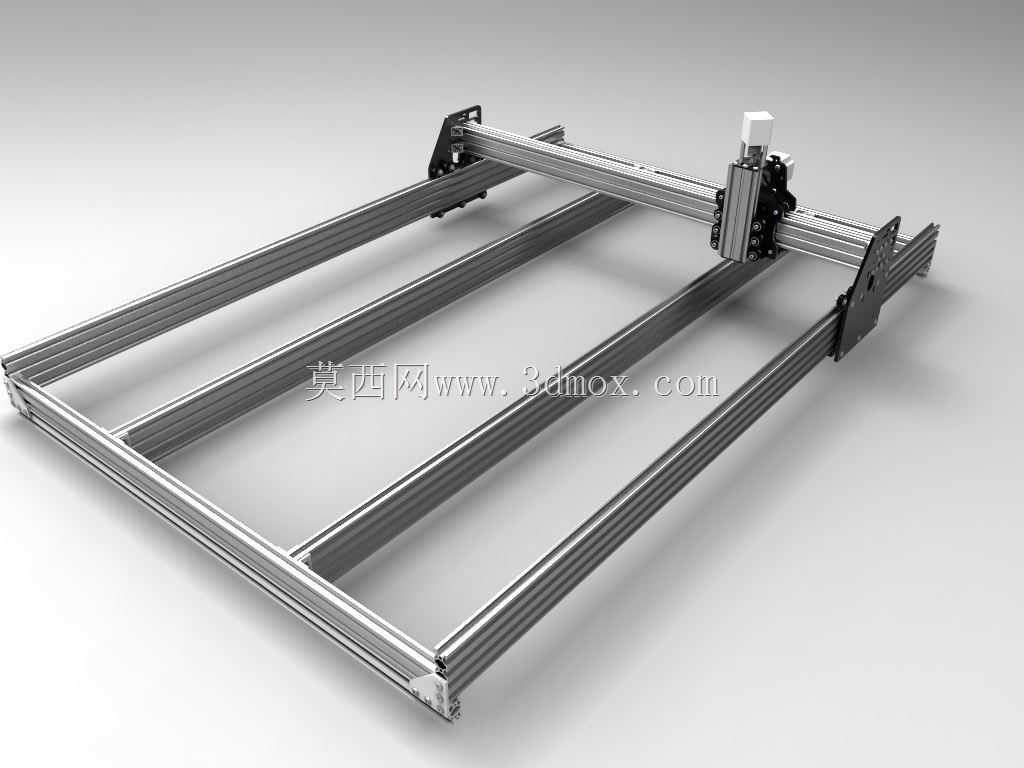

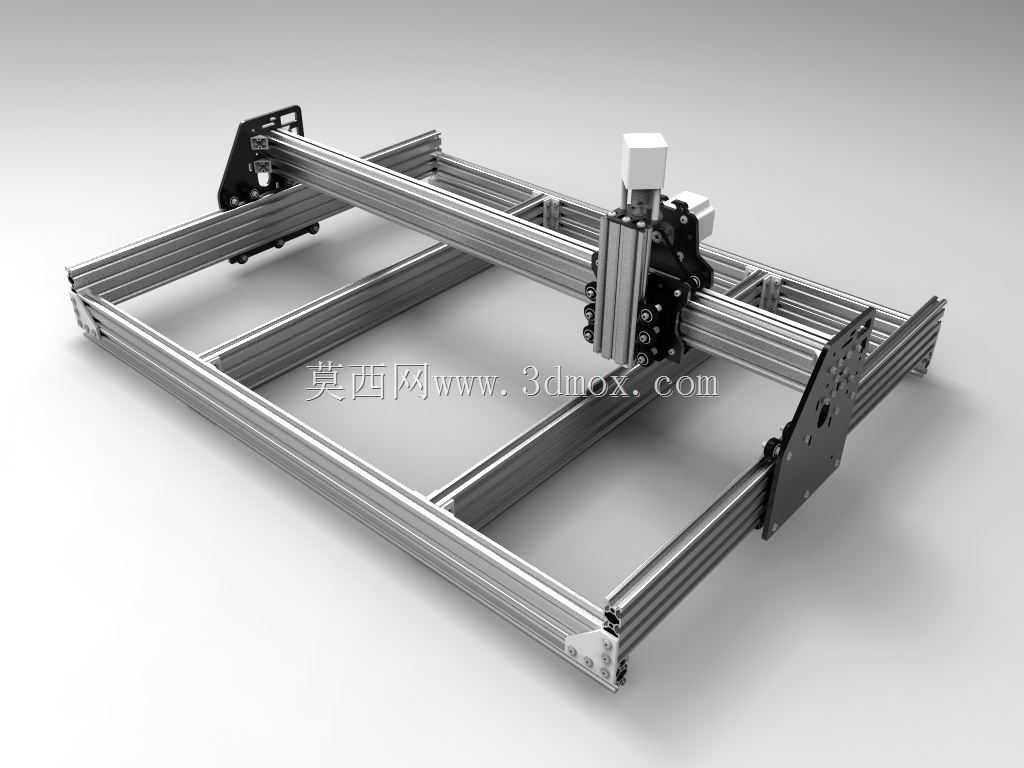

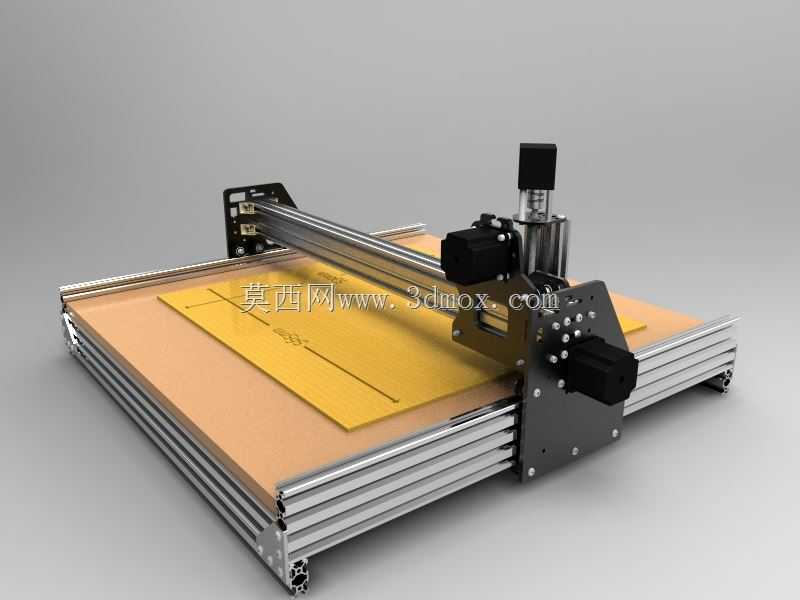

　　从安装边界与尺寸设计来看，整套机架采用工业铝型材作为主体框架，所有连接部位均采用标准T型螺栓与角件固定，无需焊接工序，普通使用者借助内六角扳手即可完成整机组装，机架底部预留了工作台板的安装槽位，可直接固定密度板、亚克力板、铝板等不同材质的工作台面，工作台面的安装平面度可通过型材槽内的调整螺栓进行微调，保证加工过程中刀具与工件表面的垂直精度。X轴传动采用同步带轮结构，配合张紧机构可调整皮带张紧度，避免高速运动下的丢步问题，Y轴双侧采用同步传动设计，保证龙门两侧运动同步性，防止横梁运动过程中出现卡滞或偏斜。

　　设计过程中充分考虑了不同使用者的拓展需求，所有型材的槽位均符合通用铝型材安装标准，使用者可根据自身需求加装吸尘罩、冷却管路、工件定位夹具等附加部件，导轨的安装基准面直接在铝型材挤压成型时一次加工到位，无需后期二次铣削即可保证导轨安装的平行度，降低了组装过程中的调试难度。设备的运动部件均采用模块化设计，X轴滑台、Y轴滑台、Z轴滑台均可单独拆卸更换，后期维护时无需拆解整个机架，仅需更换磨损的滚轮或传动部件即可恢复设备精度。

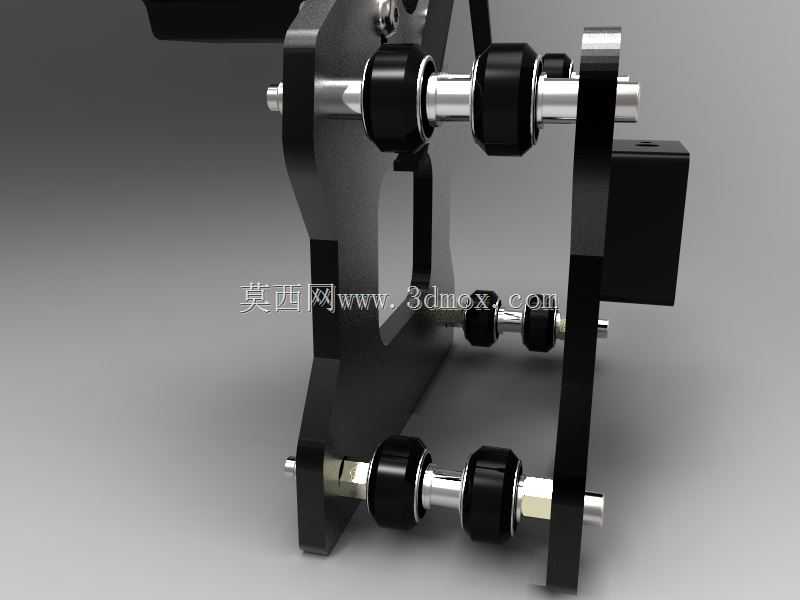

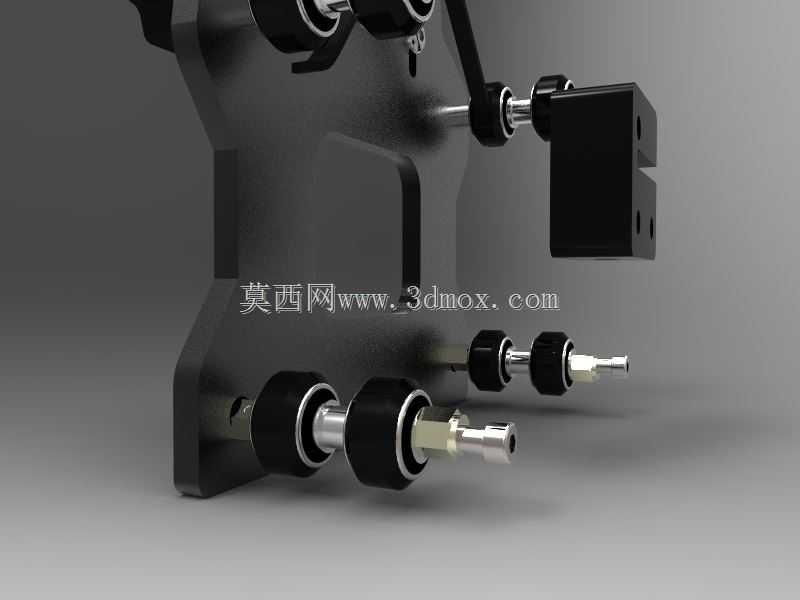

　　从实际加工精度表现来看，V型钢轨与滚轮的配合间隙可通过偏心螺栓进行调整，在有效行程内可保证0.1mm以内的定位精度，满足大部分非金属材料和软质金属材料的加工精度要求，机架整体的铝型材结构具备足够的刚性，在主轴转速12000rpm、进给速度1000mm/min的工况下，机架无明显共振，加工表面无明显振纹。设备的电气安装位预留了充足的走线空间，型材槽内可嵌入走线槽，将动力线与信号线分开布置，减少信号干扰，控制箱可直接安装在机架侧面，无需额外放置独立柜体，减少设备整体占地面积。

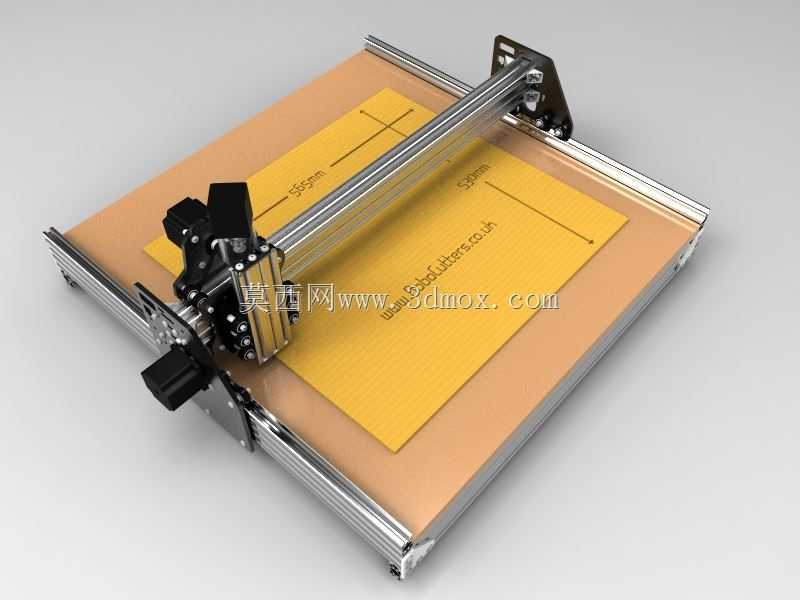

　　这类套件形式的数控设备相比成品设备，最大的优势在于可定制化程度高，使用者可根据自身加工工件的最大尺寸调整X、Y轴的行程长度，比如加工大幅面广告板材时可将X轴行程拓展至1.2米以上，加工小型精密零件时可缩短行程提升机架整体刚性，V型钢轨的通用化设计也降低了后期配件更换的成本，所有配件均为市场通用标准件，无需向原厂采购专用配件。在实际组装调试过程中，需要重点保证两侧Y轴导轨的平行度，以及X轴横梁与Y轴导轨的垂直度，这两个参数直接影响设备的加工精度，组装时可借助百分表打表调整，将平行度和垂直度误差控制在0.05mm以内，即可获得较好的加工效果。
