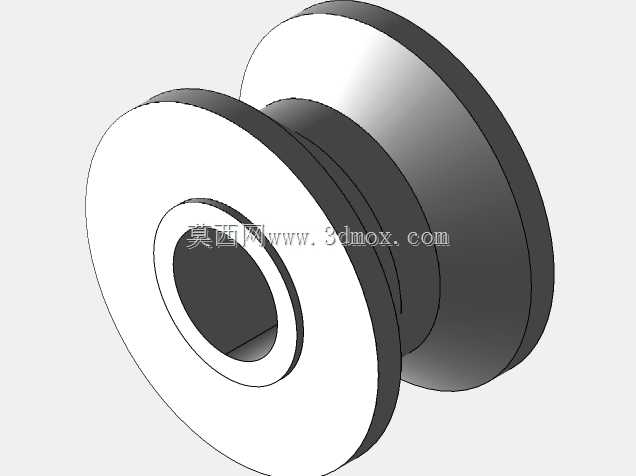

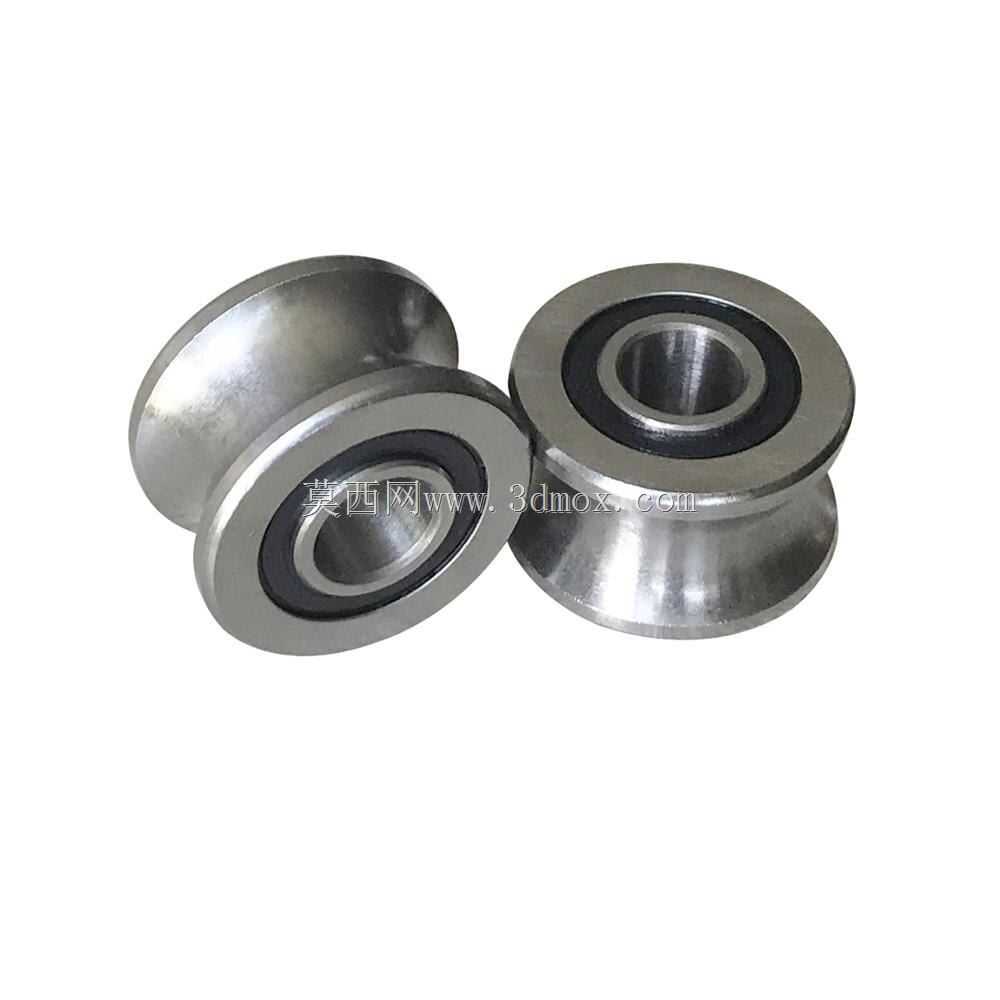

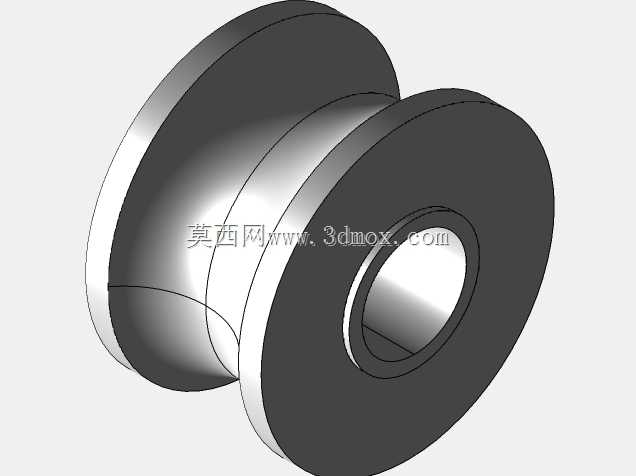

适配圆形轴管的T22U22型轴承结构

　　在各类需要实现轴类零件相对回转的机械结构中，适配圆形轴管的轴承是支撑轴系、降低运动摩擦阻力的核心零件，这类轴承常应用在轻工输送设备、小型通讯设备转动机构、民用五金传动结构、小型自动化工装的轴系布局里，区别于常规适配实心轴的标准轴承，这款针对圆形轴管设计的轴承，在安装适配性上做了针对性的结构优化，能直接套装在指定外径的圆形轴管外侧，无需额外加工轴肩或者加装过渡衬套，大幅简化轴系的装配工序。从实际使用场景来看，这类轴承常出现在需要空心轴走线的通讯类转动机构中，比如小型天线的俯仰回转支撑、便携式通讯设备的转轴部位，空心的轴管内部可以穿设信号线缆或者供电线路，轴承承担径向载荷的同时，不会干涉管线的布设，避免转动过程中管线出现缠绕、

　　磨损的问题；除此之外，在轻型输送线的从动辊筒两端、小型手动回转工作台的支撑部位，也能见到这类轴承的应用，它的径向承载能力适配中低载荷的回转场景，回转阻尼均匀，长期使用不会出现卡滞或者晃动量超标的问题。从设计思路上看，这款轴承的滚道结构做了适配圆形轴管的公差匹配，内圈的内径公差严格按照对应规格圆形轴管的外径公差带设计，装配时采用轻压入的方式即可实现内圈与轴管的过盈配合，无需额外设置紧定螺钉或者键连接，既保证了传动过程中内圈与轴管无相对滑动，又不会因为过盈量过大导致轴管变形，影响内部管线的穿设；外圈的安装尺寸则适配常规的轴承座安装孔，能直接替换同外径规格的标准轴承，降低设备改型的配件替换成本。在外形尺寸与安装边界上，

　　这款轴承的轴向宽度做了紧凑化设计，整体厚度比同承载能力的标准实心轴轴承薄15%左右，适合安装空间受限的小型设备结构中，安装时需要注意轴管的插入深度要完全覆盖轴承内圈的滚道对应区域，避免局部应力集中导致滚道过早磨损；轴承的两端预留了标准的密封件安装槽位，可以根据使用环境选配接触式橡胶密封或者非接触式防尘盖，在多粉尘的户外场景下选用接触式密封能有效阻挡粉尘进入滚道，延长润滑脂的使用寿命，在洁净室内的轻载高速场景下则可以选用非接触式防尘盖，降低回转阻力，减少运转过程中的温升。从功能特性来看，这款轴承的滚动体采用优化的对数曲线修形设计，能均匀分散径向载荷，避免边缘应力集中，在承受一定的偏载力矩时，依然能保持平稳的回转状态，

　　不会出现滚动体卡滞的问题；保持架采用轻量化的工程塑料材质，相比金属保持架运转噪音更低，自润滑特性更好，在无额外补充润滑的工况下，也能保证较长的使用寿命。在实际选型装配时，需要注意匹配的圆形轴管外径尺寸要符合轴承内圈的公差要求，轴管的外圆表面粗糙度要控制在Ra1.6以下，避免表面粗糙度过大导致内圈配合面磨损，出现配合间隙过大的问题；轴承座的安装孔要保证与轴管的同轴度，同轴度公差控制在0.02mm以内，避免安装偏心导致轴承运转过程中承受额外的附加载荷，缩短使用寿命。这类轴承的润滑方式采用预填高性能锂基润滑脂，出厂时已经完成润滑脂的填充，正常使用工况下无需频繁补充润滑，维护成本较低，适合免维护要求较高的民用设备、户外通讯设备场景。在结构细节上，轴承的内圈端面做了倒角导向设计，装配时能顺利导入轴管，不会刮伤轴管的外圆表面，外圈的端面也做了同样的倒角处理，方便压入轴承座的安装孔，减少装配过程中的零件磕碰损伤。
