铝型材框架透明带式输送设备结构设计

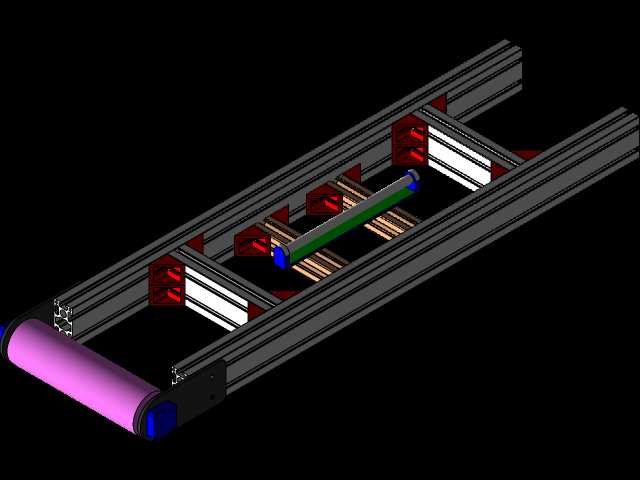

这款输送设备采用透明输送带作为承载介质，主体框架以标准工业铝型材搭建，在电子元器件组装、轻量包装物料转运、食品内包装工序输送等场景中应用广泛，尤其适配需要观察输送带下方物料状态、检测输送过程中工件底部外观的生产环节，相比普通不透明皮带输送线，能让操作人员直观掌握输送全程的物料位置，避免卡料漏检问题。设备两端设置主从动辊筒组件，主动端辊筒做包胶处理增大摩擦系数，避免透明带运行打滑，从动端配置张紧调节结构，可通过侧边的调节螺栓调整辊筒轴向位置，修正输送带跑偏问题，张紧行程预留足够余量，适配长期运行后的皮带蠕变伸长量。框架侧边预留多组安装槽位，可根据产线需求加装光电传感器支架、挡料条、导向护栏、扫码枪安装座等附属配件，无需额外在型材上打孔焊接，调整工位布局时拆装效率更高。设备的安装边界需要结合产线对接高度确定，支脚配置可调脚杯，可在一定范围内调节整机高度，适配前后端不同设备的对接高度差，脚杯底部的防滑橡胶垫能抵消设备运行时的轻微振动，避免整机移位。设计过程中优先考虑铝型材的选型强度，根据输送物料的单重与单位长度承载量计算型材的挠度，选择对应截面规格的铝型材，避免满载运行时框架出现下挠变形，影响输送带的运行平稳性。输送带下方设置多组承托托板，托板采用耐磨低摩擦材质，减少透明带运行时的摩擦阻力，同时避免输送带受物料重力下塌，保证输送面的平面度，托板与铝型材框架之间采用快拆结构连接，后期更换输送带或清理托板表面积攒的碎屑时无需拆解主体框架。传动端的安装座做定位止口设计，保证辊筒安装后的同轴度，减少运行时的径向跳动，降低设备运行噪音，辊筒两端的轴承选用密封型深沟球轴承，适配车间多粉尘的工况环境，延长维护周期。设备整体宽度可根据实际输送物料的尺寸做模块化调整，铝型材框架的横向连接构件采用标准角码连接，调整宽度时只需更换对应长度的横向型材与输送带即可，无需重新设计整体结构，能快速适配不同规格的产线改造需求。
