多通道纸箱气动分拣输送设备结构

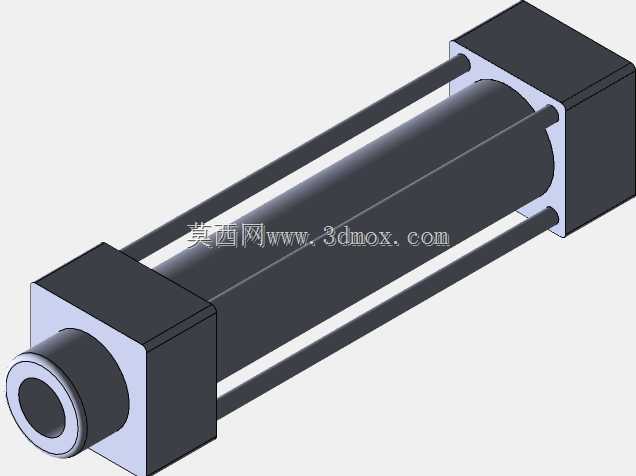

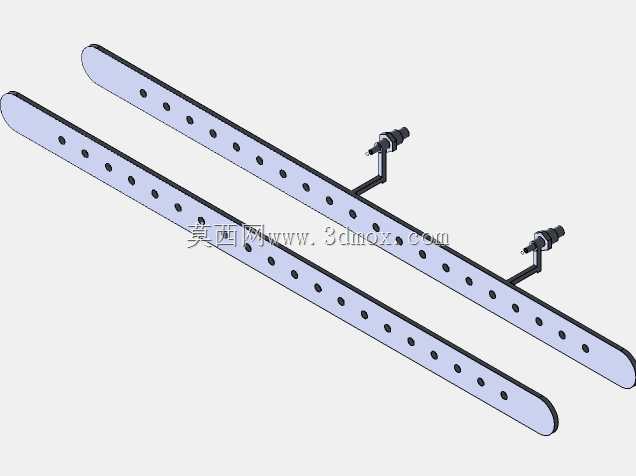

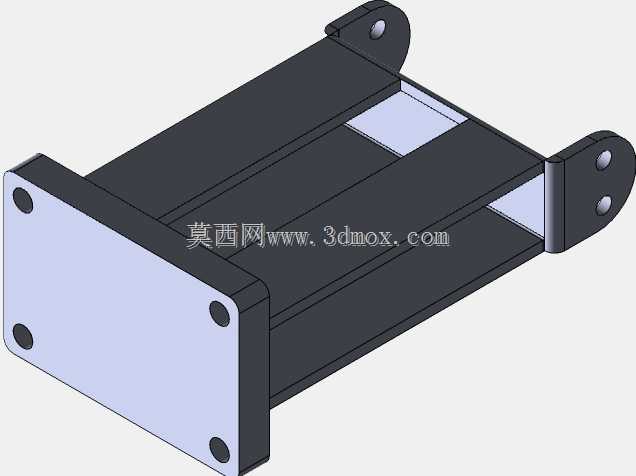

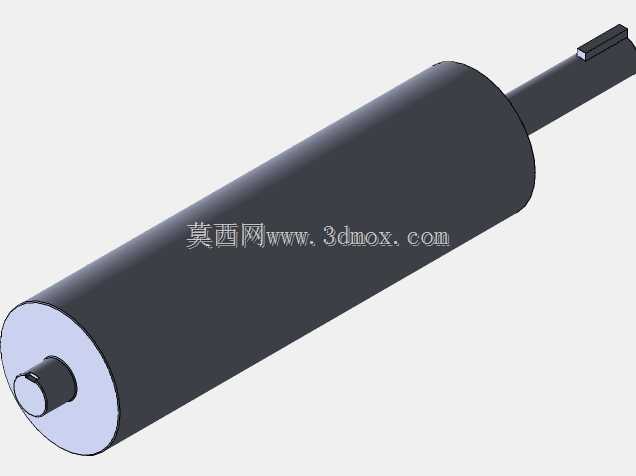

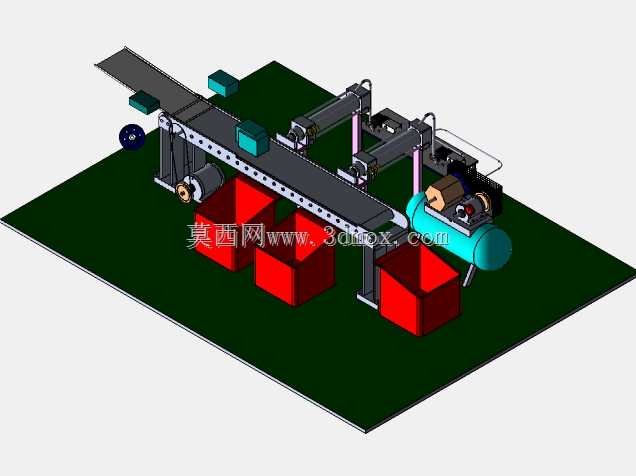

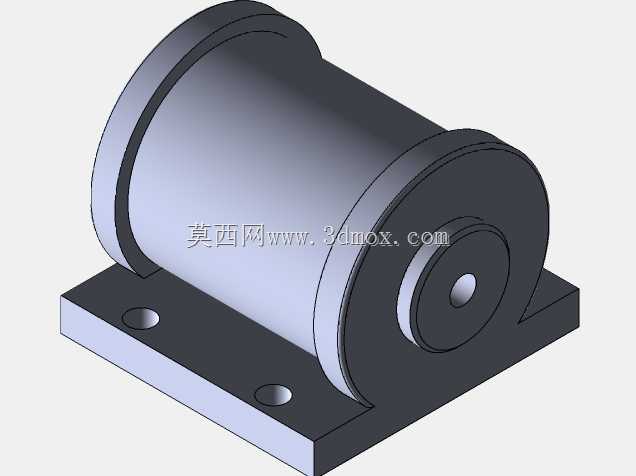

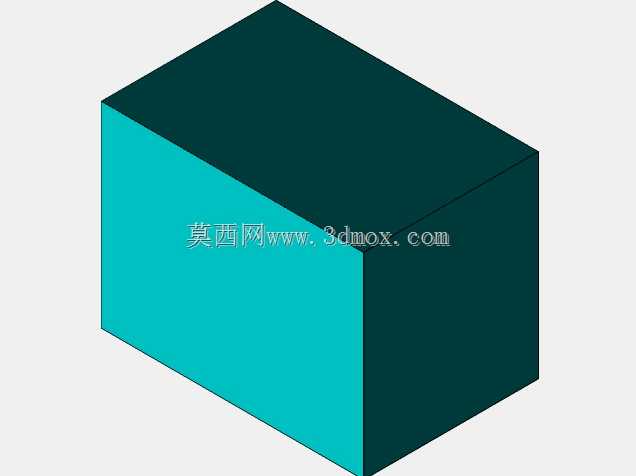

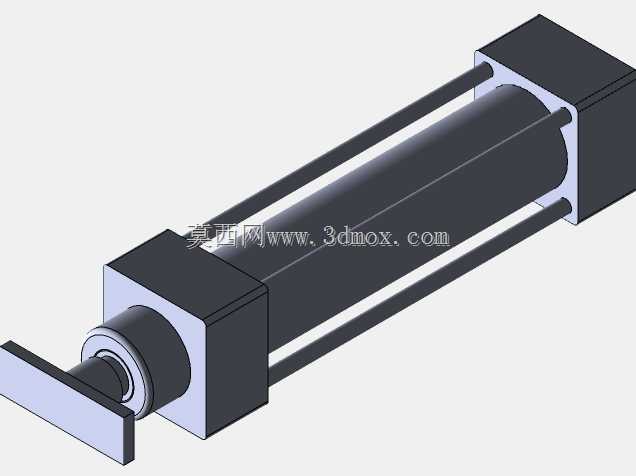

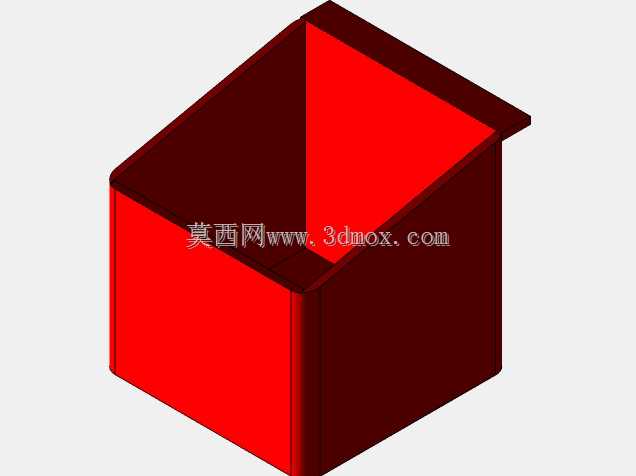

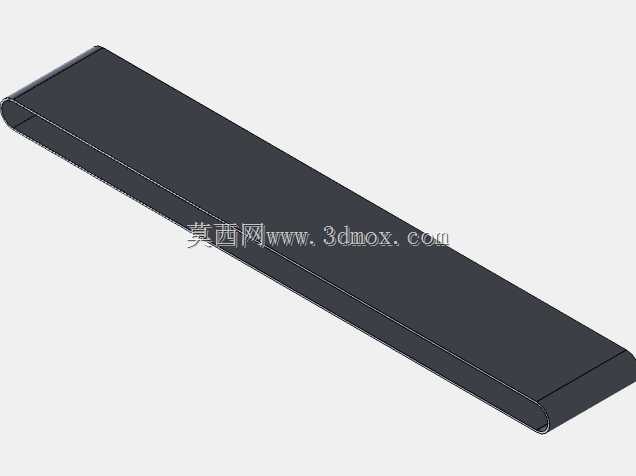

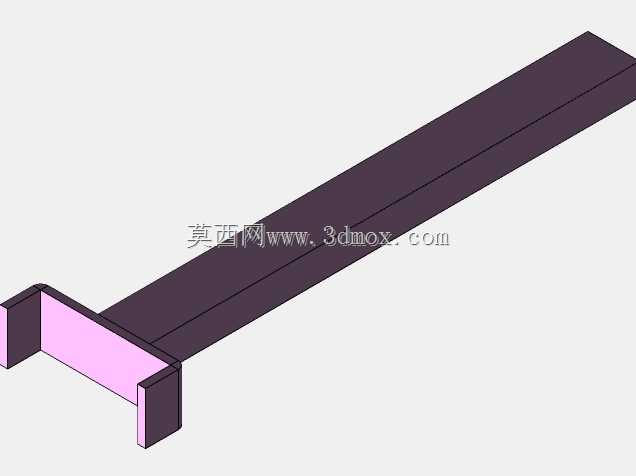

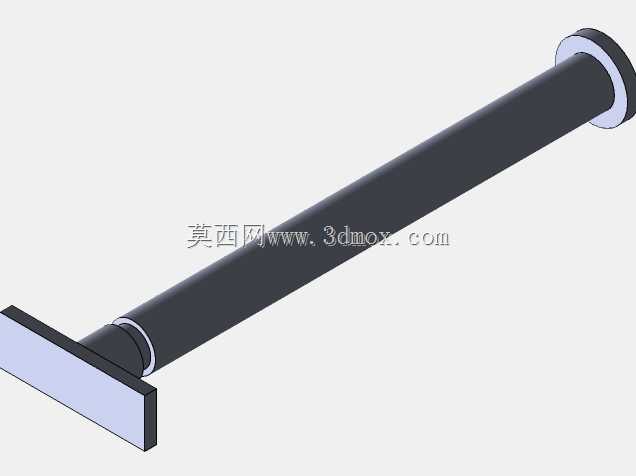

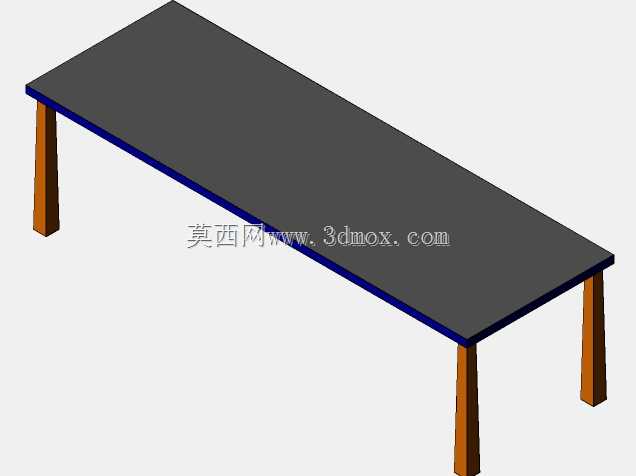

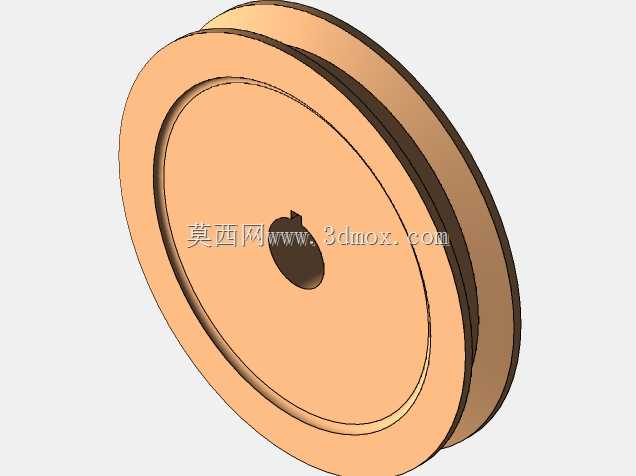

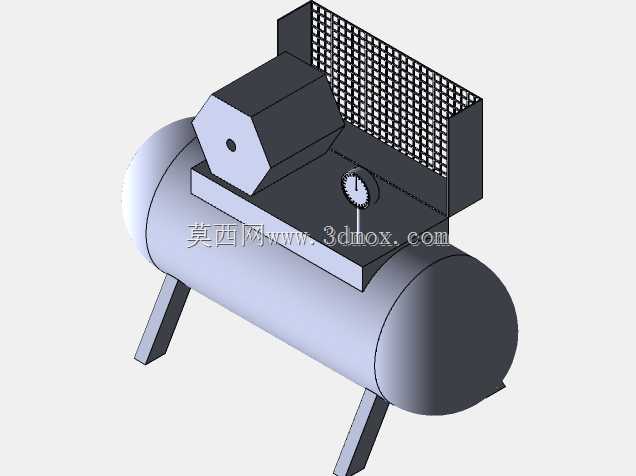

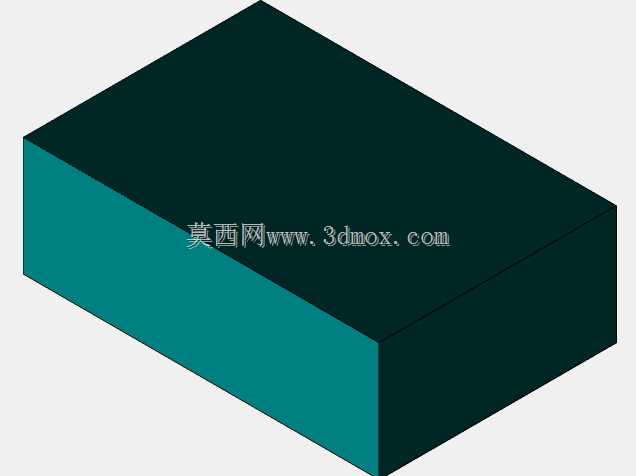

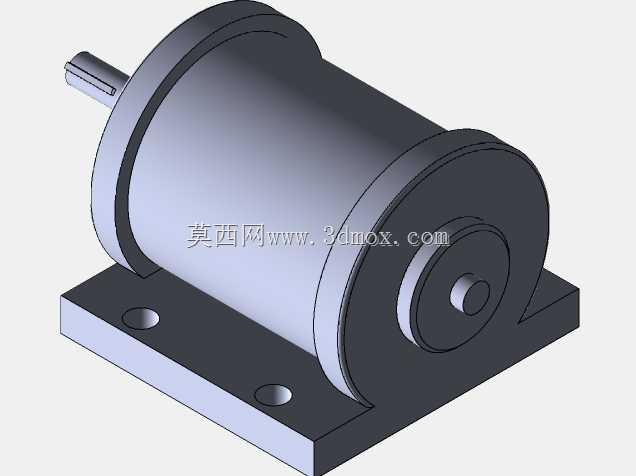

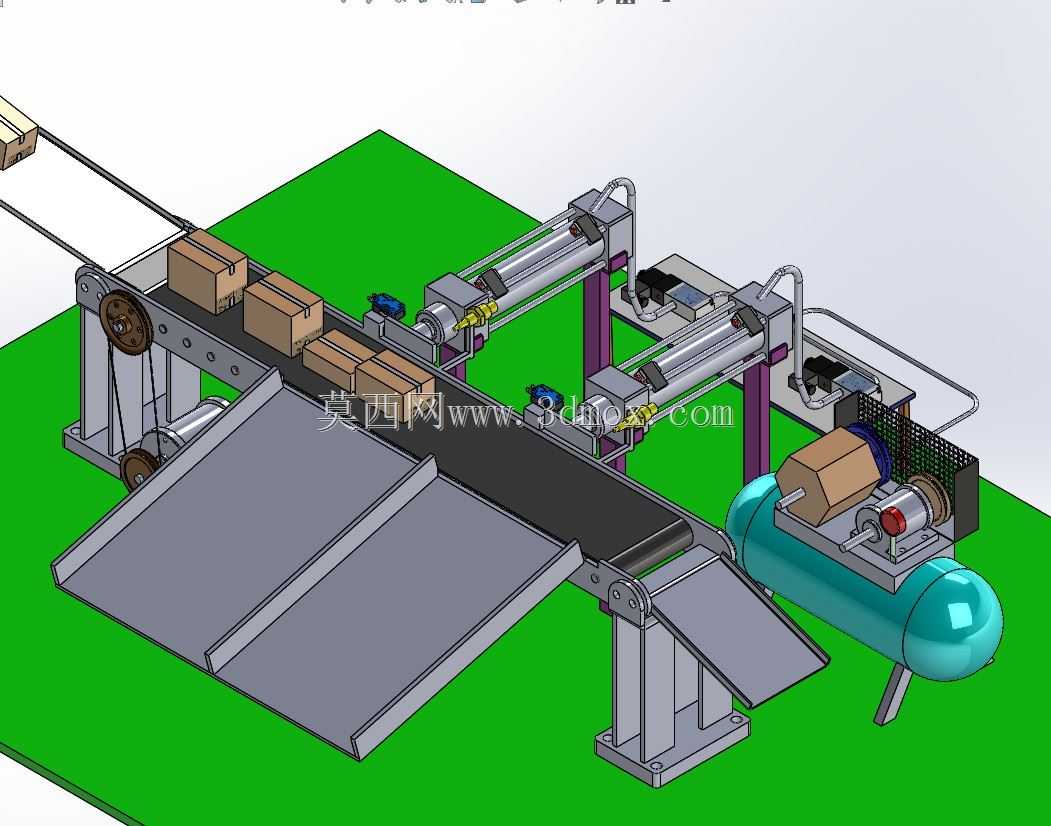

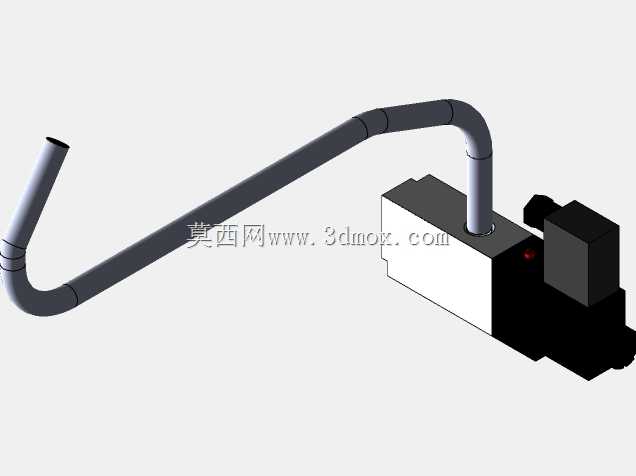

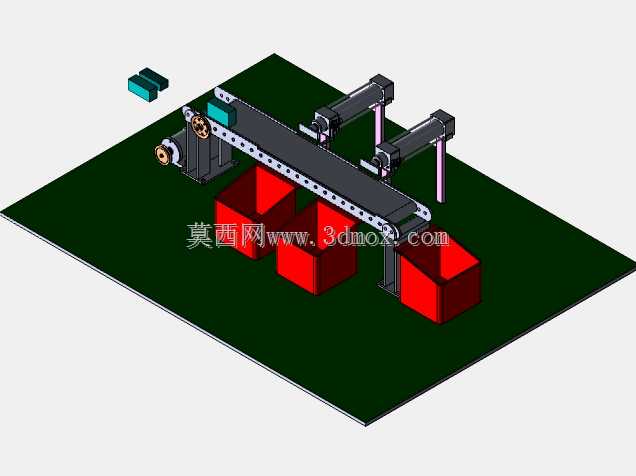

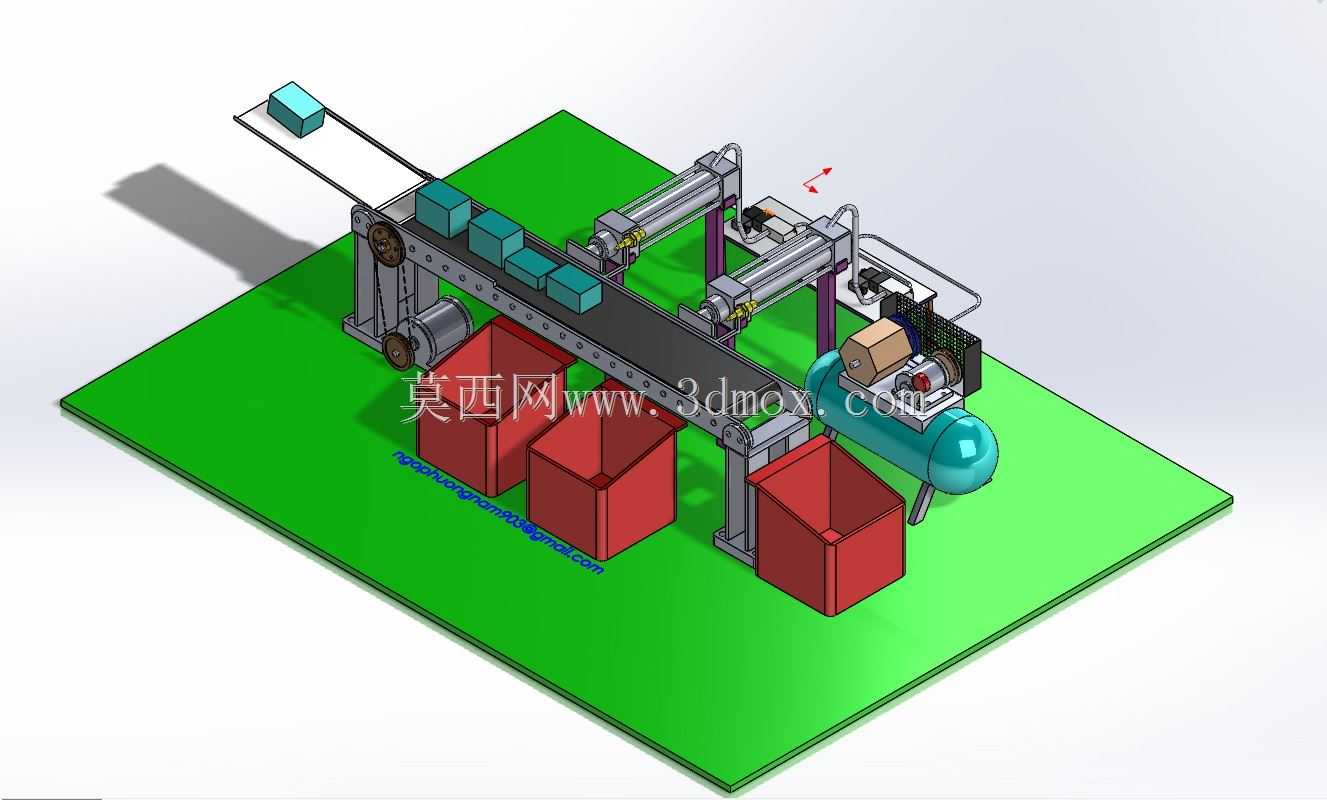

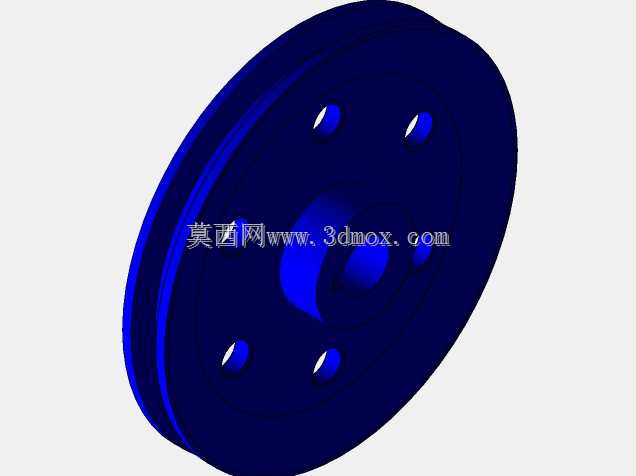

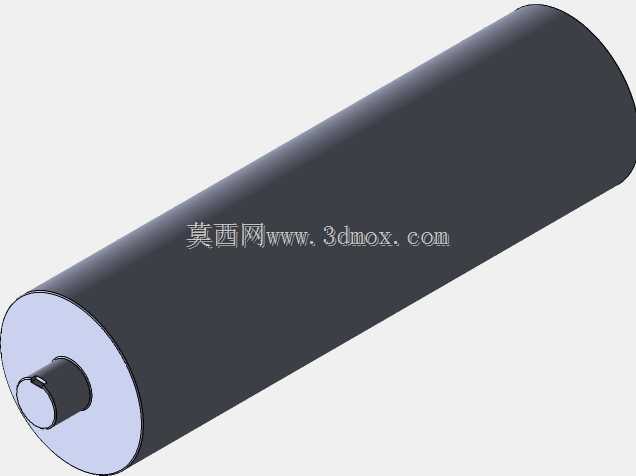

这套分拣输送结构主要面向电商仓储、快消品包装后段、小型零部件加工出料等场景，用来解决单条输送线上不同规格箱体混流输送时的分流难题，替代传统人工分拣的低效作业模式，适配常规瓦楞纸箱、硬质塑料周转箱等规整外形物料的分拣作业。设备整体以平皮带输送段作为主体承载结构，输送架采用型钢焊接后做表面喷塑处理，架体底部预留膨胀螺栓安装孔位，可直接固定在水泥地坪或车间钢平台上，输送段的有效输送宽度适配常规400mm以内宽度的箱体，整体长度可根据现场分拣通道数量做模块化拼接，本次呈现的结构设置三个分拣出口，对应三个独立的气动推料工位，每个工位配置独立的双轴气缸作为推料执行件，气缸端部加装聚氨酯缓冲垫，避免推料过程中刮损箱体表面。设计阶段优先考虑了现场安装的边界适配性，输送架的支腿设置可调脚杯，可在±30mm范围内调节高度，抵消地面不平整带来的安装误差，推料工位的安装支架采用腰型孔连接，可根据实际分拣箱体的尺寸调整推料高度与气缸伸出行程，无需重新加工连接件。气动系统配套独立的气源处理三联件，配置小型储气罐来稳定供气压力，避免车间气源波动导致推料力度不足的问题，每个推料气缸配套独立的节流阀，可单独调节推料与回程速度，适配不同重量的箱体分拣需求。溜槽部分采用折弯钢板焊接成型，溜槽倾斜角度设置为32度，保证箱体靠自重顺滑滑落至下方收集工位，溜槽表面可根据需求粘贴耐磨超高分子量聚乙烯衬板，减少长期使用后的磨损。输送段的驱动采用减速电机搭配链传动结构，电机安装座设置张紧调节结构，方便后期维护时调整皮带松紧度，皮带下方设置密集的承托托板，避免较重箱体输送过程中皮带下塌导致的输送卡顿。整套结构的设计逻辑围绕模块化快装展开，所有功能段均采用螺栓拼接，无需现场焊接作业，可根据产线布局调整分拣出口的方向与数量，推料工位的检测元件安装位预留通用安装槽，可适配光电传感器、视觉检测相机等不同检测元件的安装，满足不同分拣逻辑的改造需求。设备运行时，箱体从输送线上游进入，经过检测工位识别后，对应位置的气缸动作将箱体推入对应溜槽，未被分拣的箱体沿主输送线进入末端出料口，整个动作逻辑简单可靠，维护点集中在皮带张紧、气缸润滑、滤芯更换几个常规位置，对现场运维人员的技术要求较低，适合中小规模生产车间的物流线改造使用。
