辊道线配套工件拾取移载机构

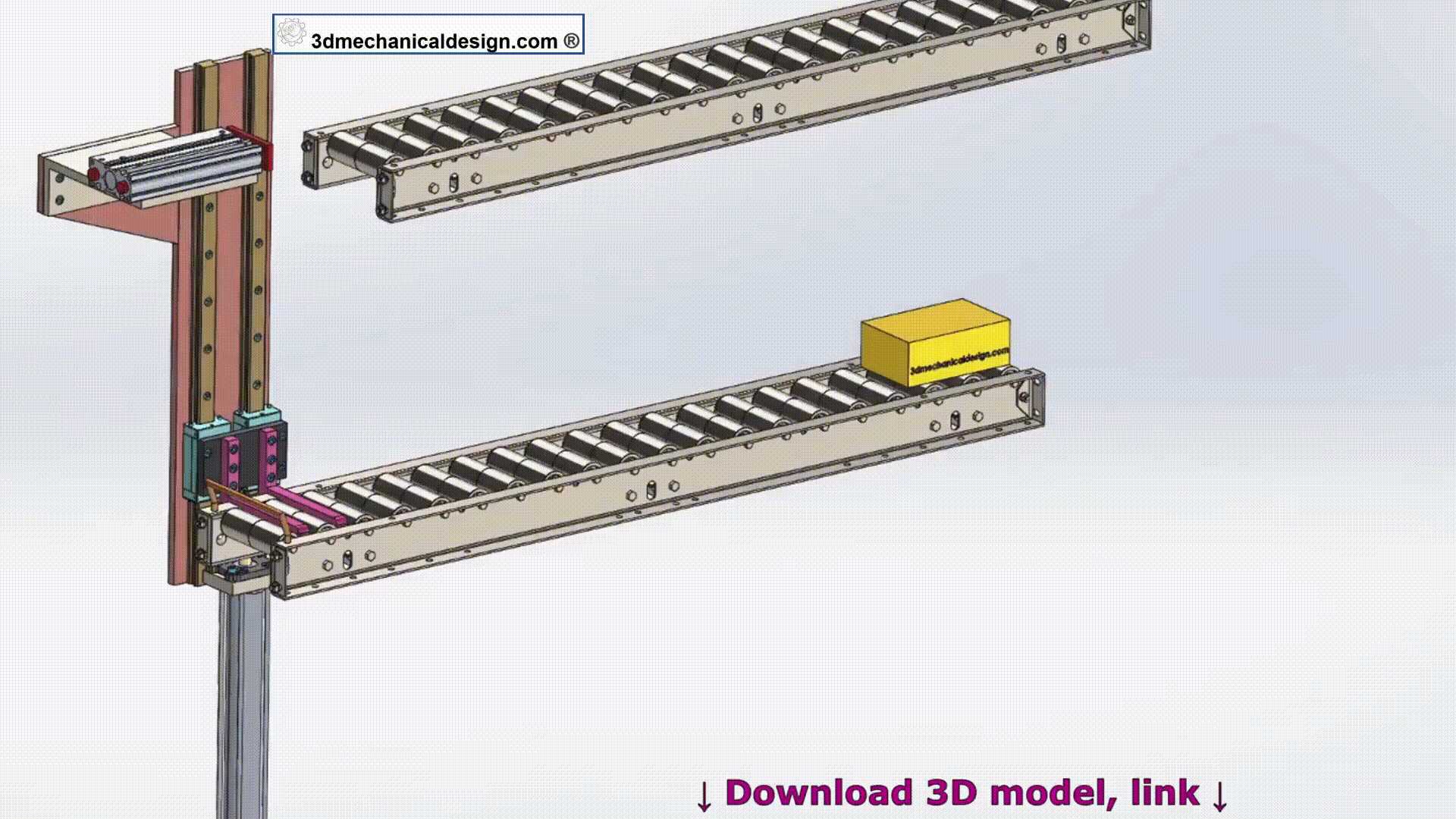

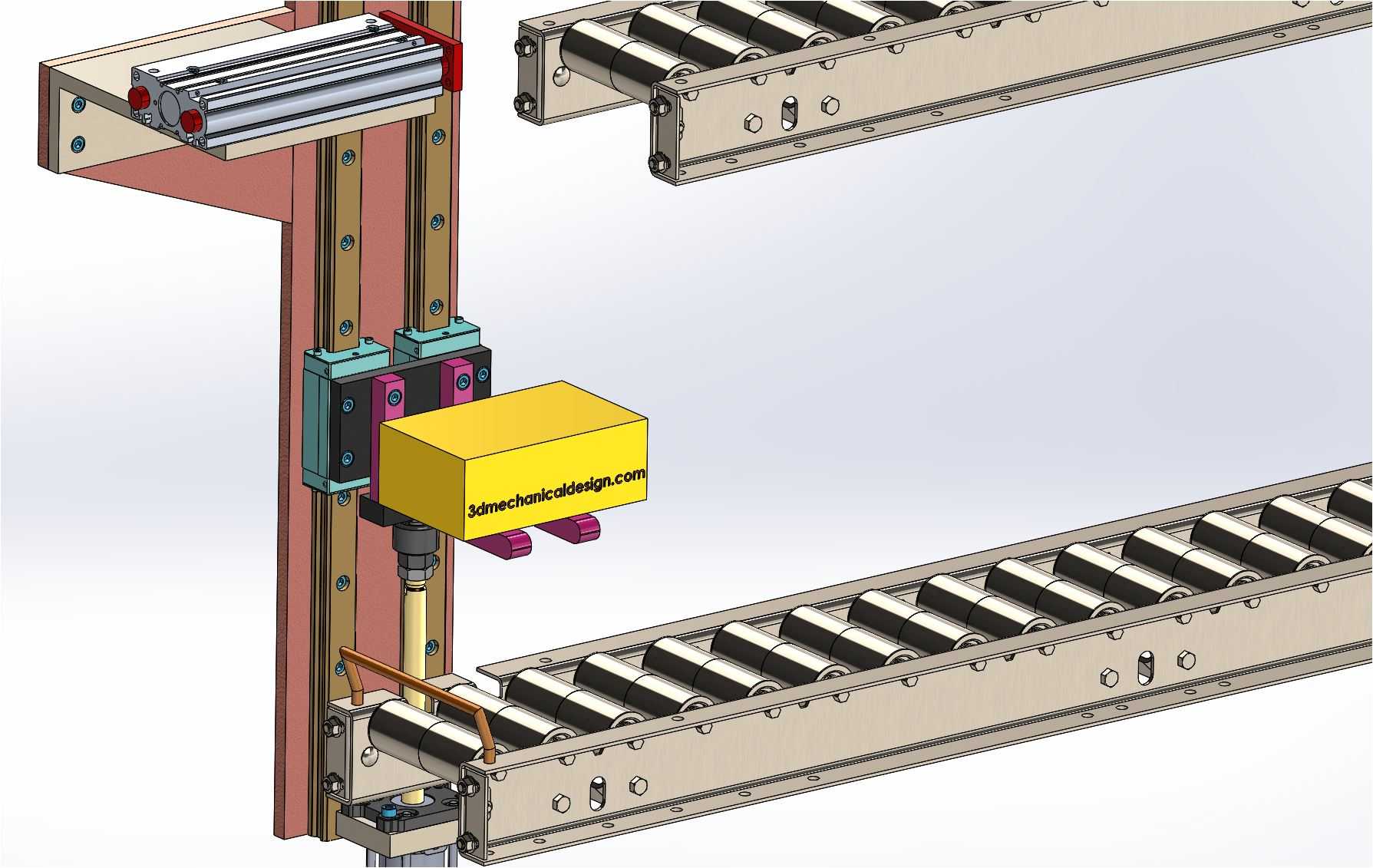

这套机构主要适配轻工包装、电子零部件组装、小型五金加工产线的辊道输送段，解决不同工序间工件的跨线转移、工位上下料需求，尤其适合重量在5kg以内的规整盒类、块类工件的短距离移载作业，可直接对接上下两层平行布置的辊道输送机，也可拓展为单工位取料后放置到定位工装的上料结构。从结构布局来看，整套机构依托立式安装的铝型材立柱作为承载基体，立柱侧方通过L型安装支架固定水平布置的气动滑台，滑台移动端连接垂直方向的导向升降组件，升降组件末端安装夹爪式拾取执行端，整套动作逻辑为水平滑台移动到待取工件上方后，升降组件下行，夹爪闭合夹紧工件，随后升降组件上行，水平滑台移动到放料位置上方，升降组件下行后夹爪松开放置工件，完成一个作业循环。设计过程中优先考虑了安装边界的适配性，立柱底部通过法兰连接板与设备机架或地面预埋板固定，水平滑台的伸出行程可根据两侧辊道的中心距调整，常规适配中心距300-600mm的双层辊道布局，升降行程可根据工件高度、辊道面的高度差选配，常规配置下升降行程覆盖100-250mm范围，可满足多数轻型工件的移载高度需求。导向结构上，水平与垂直方向均采用线性导轨配合滑块的导向形式，相比无杆气缸直接承载的结构，侧向负载能力提升40%以上，可避免夹取偏载时出现的卡滞、爬行问题，执行端夹爪采用气动平行夹指，可根据工件外形更换夹指垫块，适配不同宽度的盒体、块状工件，夹指开合行程可通过气缸本身的磁环开关调整，避免夹伤工件表面。气路布置上所有气管均沿型材槽内走线，外部加装拖链防护，避免往复运动过程中气管拉扯磨损，传感器安装位预留充足，可在滑台的两个行程端点、升降的上下极限位置加装磁性开关，实现动作位置的信号反馈，方便接入产线PLC控制系统完成整线联动。实际应用中，这套机构的作业节拍可达到15次/分钟，相比人工上下料可稳定保持作业一致性，避免人工操作带来的工件放置偏移、磕碰问题，同时结构整体模块化程度高，所有连接部位均采用标准紧固件装配，不需要现场焊接作业，可根据产线布局快速调整安装位置，后期维护时仅需定期检查导轨润滑、气缸密封件磨损情况即可，备件通用性强，不需要定制特殊配件。
