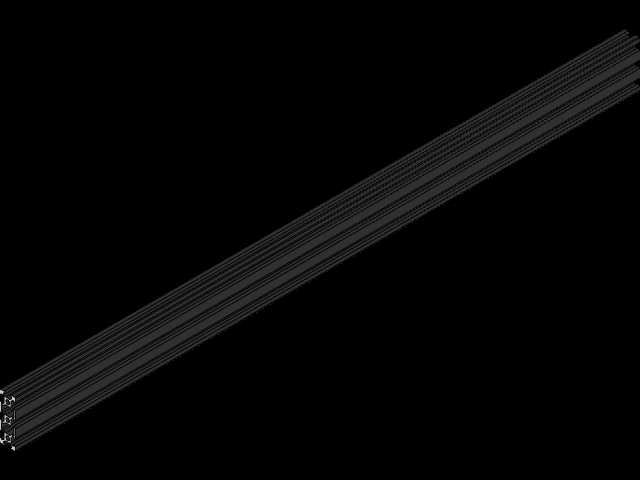

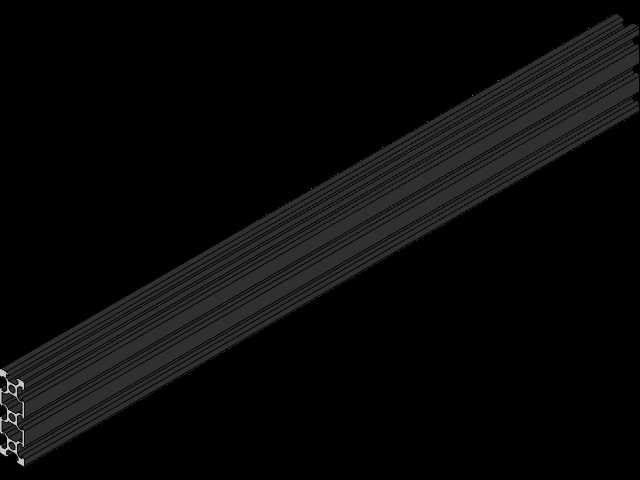

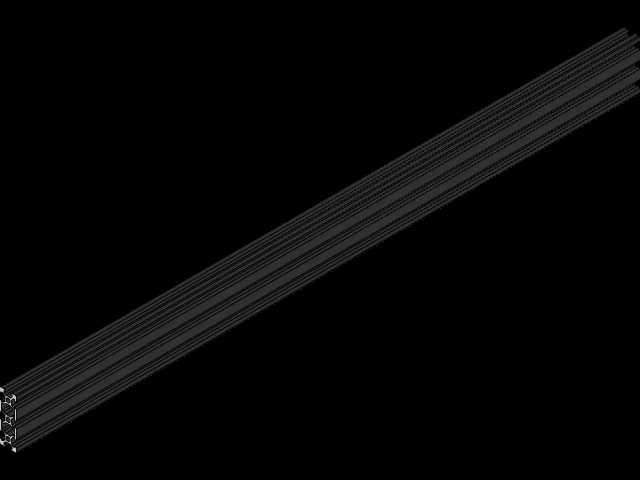

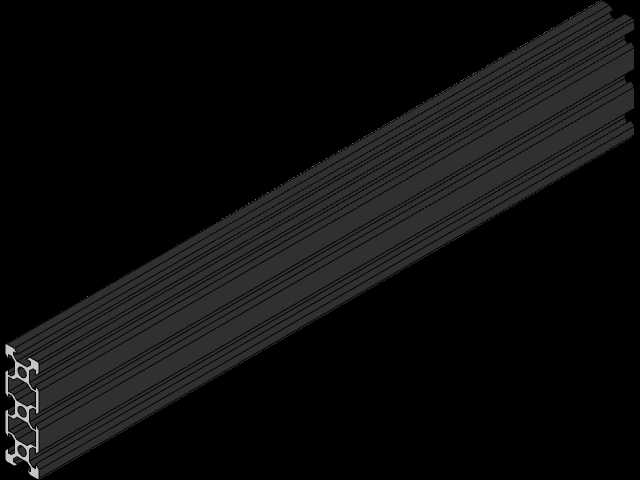

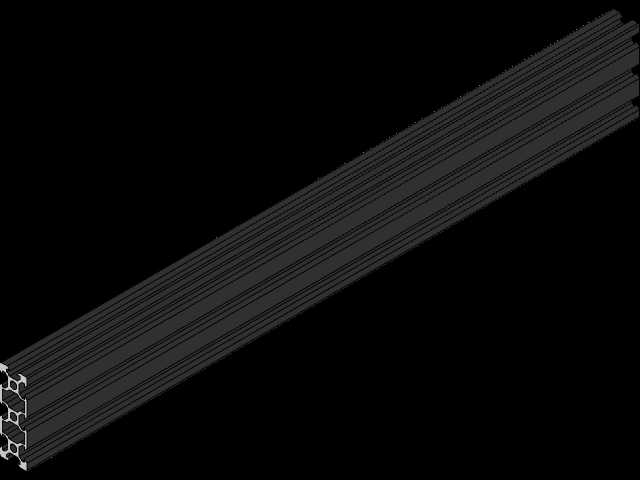

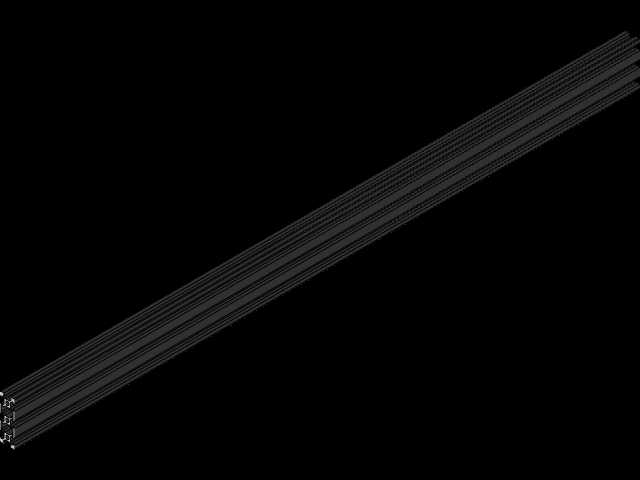

2060V槽工业铝挤型材框架构件

做非标设备框架设计的工程师大多有过类似困扰，常规定长铝型材在适配不同尺寸机架时，要么需要反复裁切调整，要么拼接后出现尺寸公差累积，尤其是做桌面级测试台架、小型输送线侧梁、3D打印机框架这类对型材长度有梯度需求的场景，反复改图调整型材长度的工作量占比不低。这款2060规格V槽挤压构件，就是针对这类场景做的参数化设计，覆盖300mm到1000mm的长度区间，长度梯度按50mm递进，能覆盖绝大多数小型设备框架的单根型材长度需求，不用每次从零开始绘制型材截面、拉伸实体，能大幅减少重复建模的工作量。从截面特性来看，2060规格的V槽铝型材本身属于轻型框架用材，截面宽度20mm、高度60mm，自带的V型槽可以直接适配V型滚轮、滑块，不需要额外加装直线导轨就能实现简单的直线运动导向，很适合做小型自动化设备的运动轴支撑梁、设备防护栏的横向支撑、桌面工装的主体框架。设计时已经把完整的截面草图整合进模型里，所有槽口尺寸、壁厚、安装孔位的基准都保留在草图层级，工程师拿到模型后，如果需要调整长度，直接修改拉伸特征的长度参数即可，不需要重新绘制截面；如果需要加工端面安装孔、侧面T型螺母槽的避让位，也能直接基于现有模型的基准面做特征添加，不会出现基准错位的问题。从安装边界来说，这款型材的端面连接可以适配常规的20系列、60系列角码连接件，V槽的尺寸公差符合行业通用的滚轮适配标准，不管是做固定式的设备机架，还是带滑动模组的运动框架，都能直接套用常规的铝型材连接配件，不需要单独定制连接件。实际车间应用里，这类梯度长度的型材模型还能直接用来做BOM清单的长度统计，不同长度的型材可以直接在装配体里区分开，不用后期手动统计裁切长度，能减少物料统计的误差。另外，模型的截面细节做了完整还原，包括V槽的倒角、型材内腔的加强筋结构、槽口的收口尺寸都和实际量产的挤压铝型材一致，做有限元受力分析的时候，能直接用模型计算不同长度下的型材挠度，不用再简化模型导致计算结果出现偏差，对于做轻载设备框架的刚度校核来说，还原度足够支撑常规的工程计算需求。
