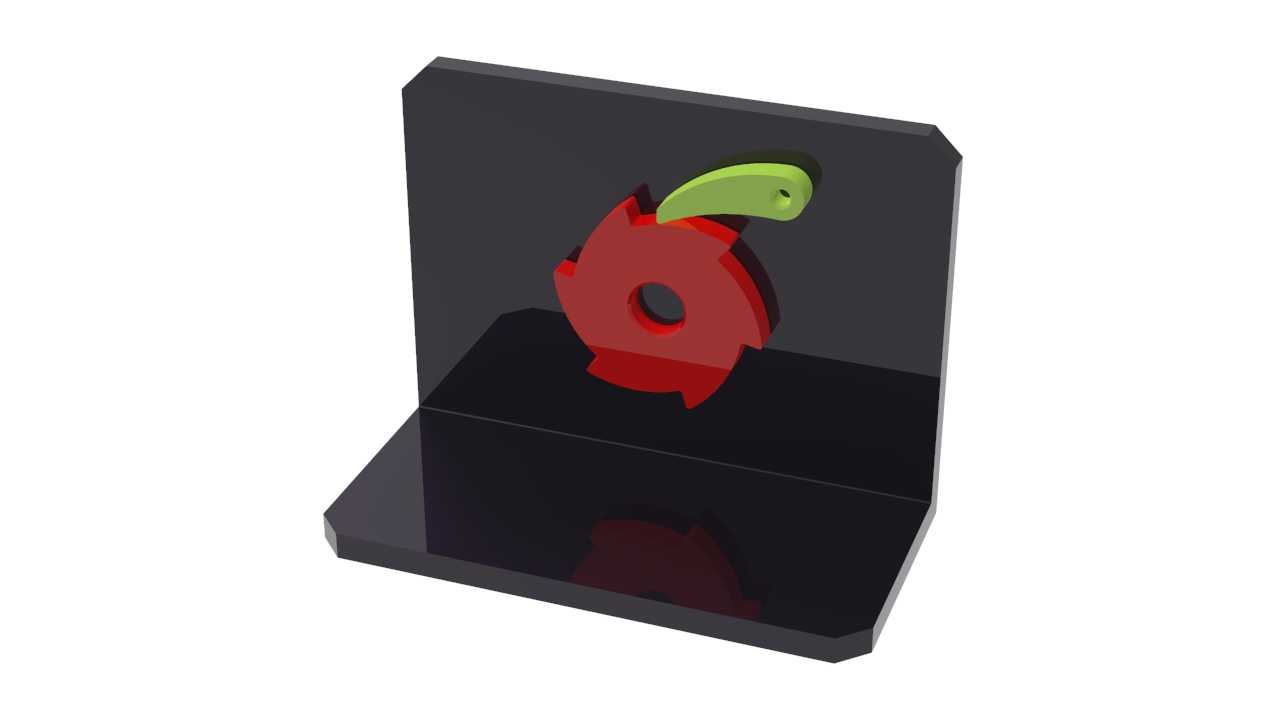

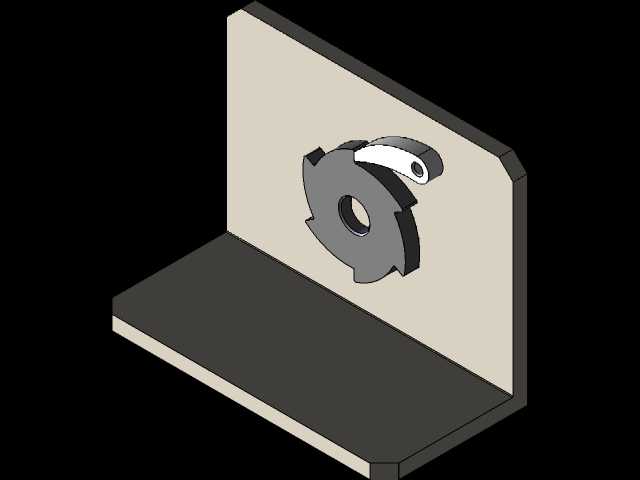

间歇传动棘轮机构结构展示模型

棘轮机构作为典型的间歇运动传递构件，在各类需要单向步进、止逆锁定的工业场景中应用广泛，常见于轻工机械的进给工位、起重设备的止逆结构、输送线的分度单元以及手动工具的扭矩传递部位，核心作用是将连续回转运动或者往复摆动转换为单向的步进式转动，同时可在动力中断时实现反向锁止，避免负载倒转引发的设备故障或安全问题。这套棘轮机构的设计围绕紧凑安装需求展开，整体采用立式安装布局，支撑底座与背板形成L型安装基准，所有运动部件均布置在基准面的前侧，安装时可直接通过底座的预留孔位固定在设备机架平面上，不需要额外设计转接支架，能够有效缩减配套设备的安装空间占用。从功能实现逻辑来看，棘爪与棘轮轮齿的啮合角度经过反复校核，保证棘爪在摆臂带动下能够顺利滑入齿槽完成驱动，回程时可沿齿背顺滑滑过不会出现卡滞，同时啮合深度控制在合理范围，既不会因为啮合过浅导致受力时跳齿，也不会因为啮合过深增大回程阻力、加剧齿面磨损。设计过程中优先考虑了运动部件的受力分布，棘轮的轮齿采用不对称齿形，承载侧齿面角度匹配棘爪的施力方向，可将接触应力分散到更大的齿面区域，延长构件的疲劳使用寿命，棘爪的铰接点位置经过优化，保证弹簧复位力能够始终让棘爪贴紧棘轮齿面，不会因为设备振动出现脱开的情况。整套机构的外形边界规整，没有突出的不规则结构，在设备内部布局时更容易避让周边的管线与其他传动部件，安装基准面的平面度公差控制在合理范围，能够保证棘轮与棘爪的铰接轴保持平行，避免出现偏载导致的运动卡涩。建模过程中对运动副的配合间隙做了模拟还原，能够直观演示机构的步进传动过程与止逆锁止效果，可用于机构原理展示、设备方案选型阶段的结构验证，也可作为非标设备间歇传动单元的设计参考，帮助设计人员快速调整棘轮齿数、棘爪摆角参数来匹配不同的步进角度需求，适配不同工况下的间歇传动要求。
