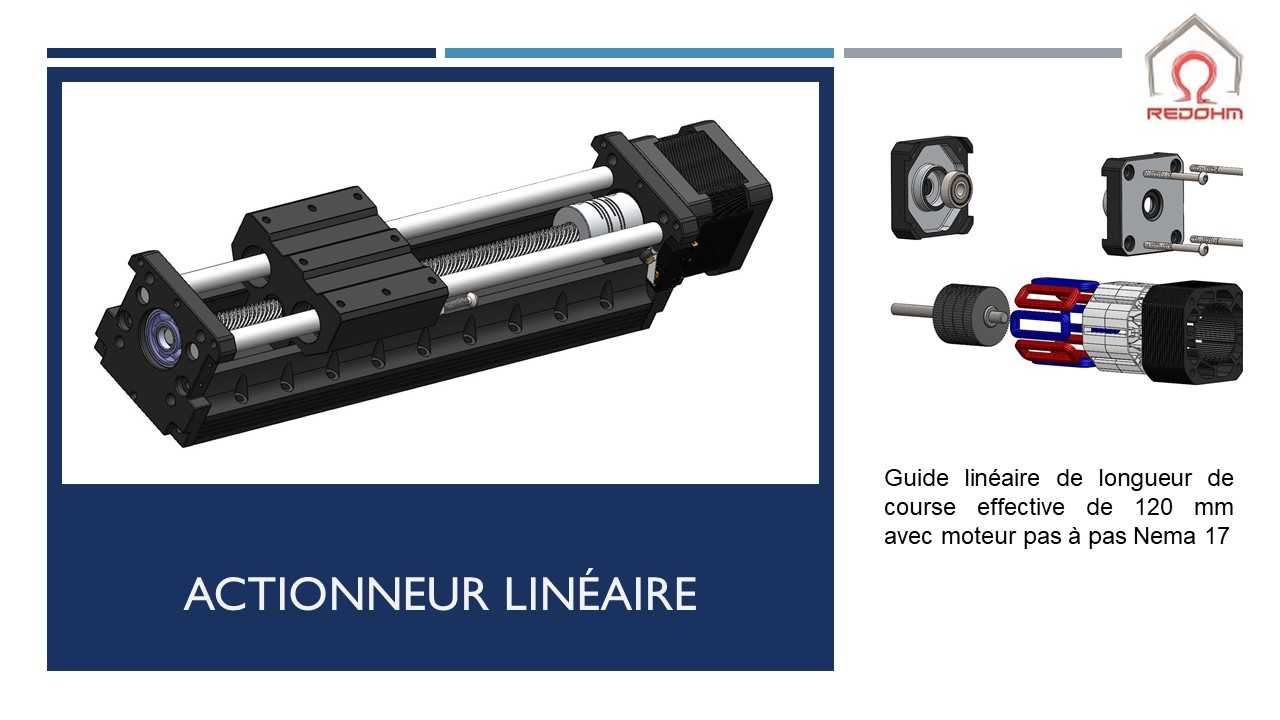

Nema17步进驱动120行程线性滑台模组

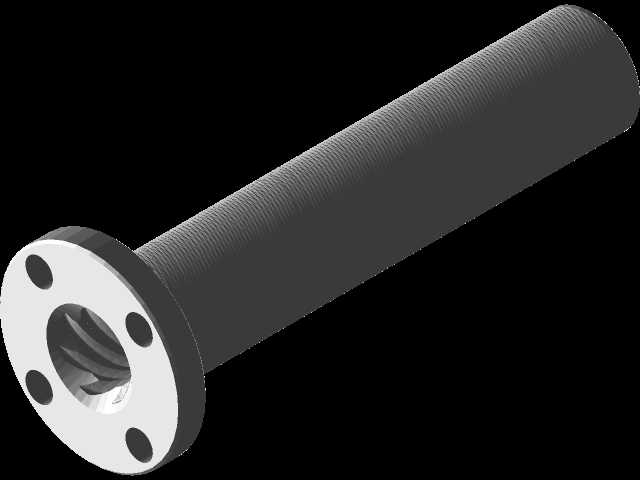

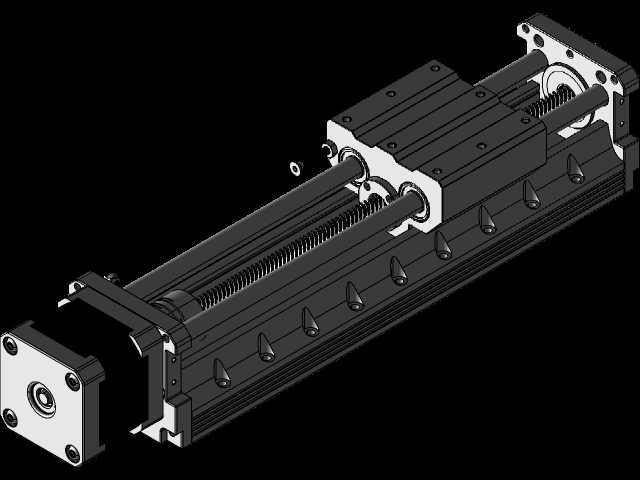

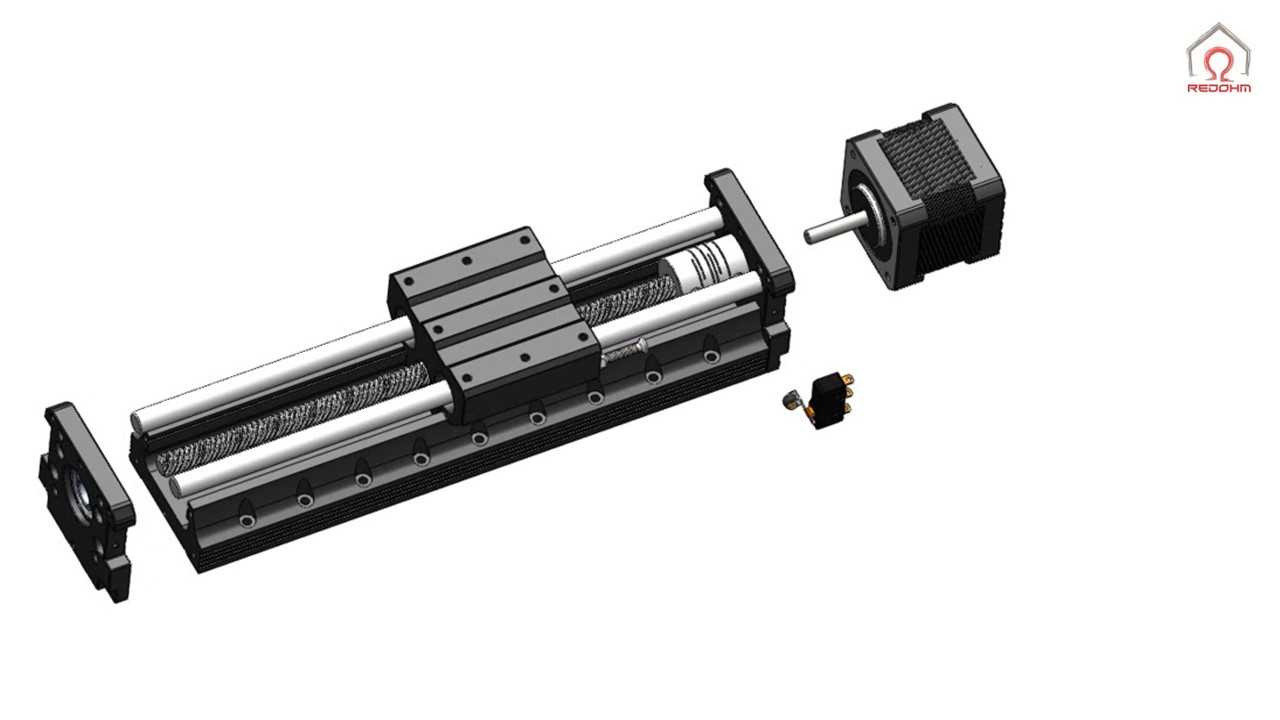

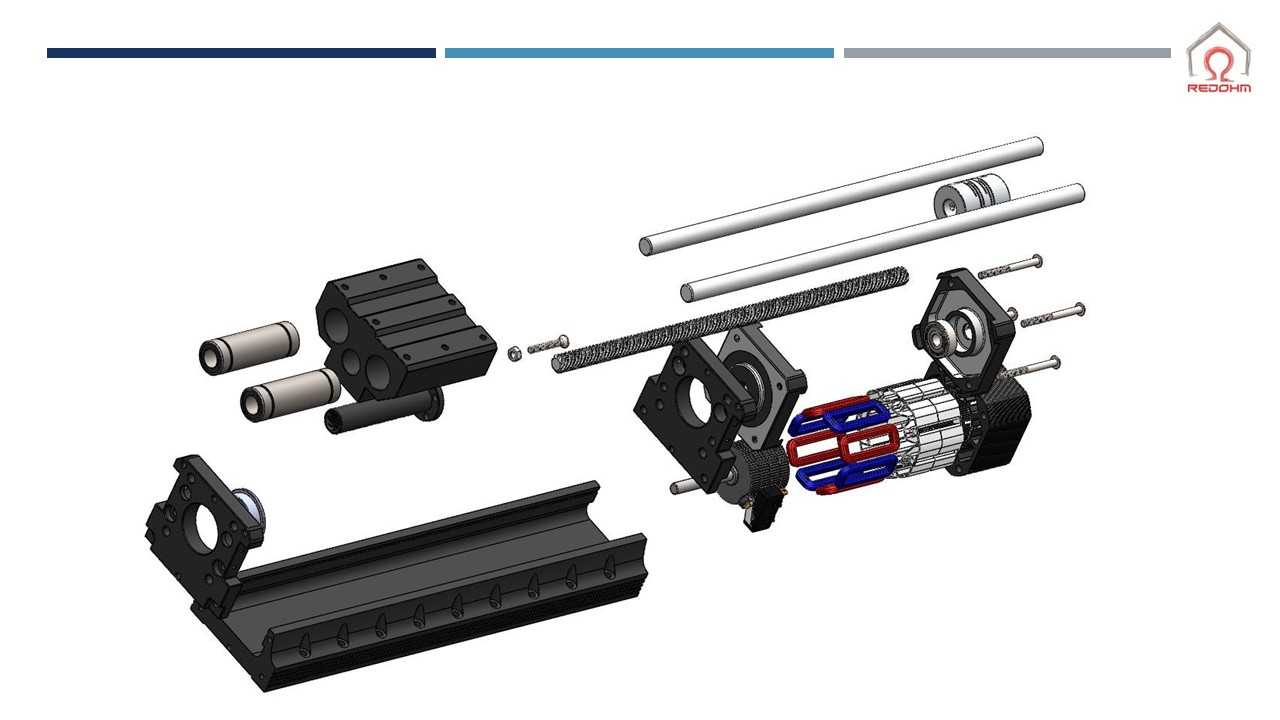

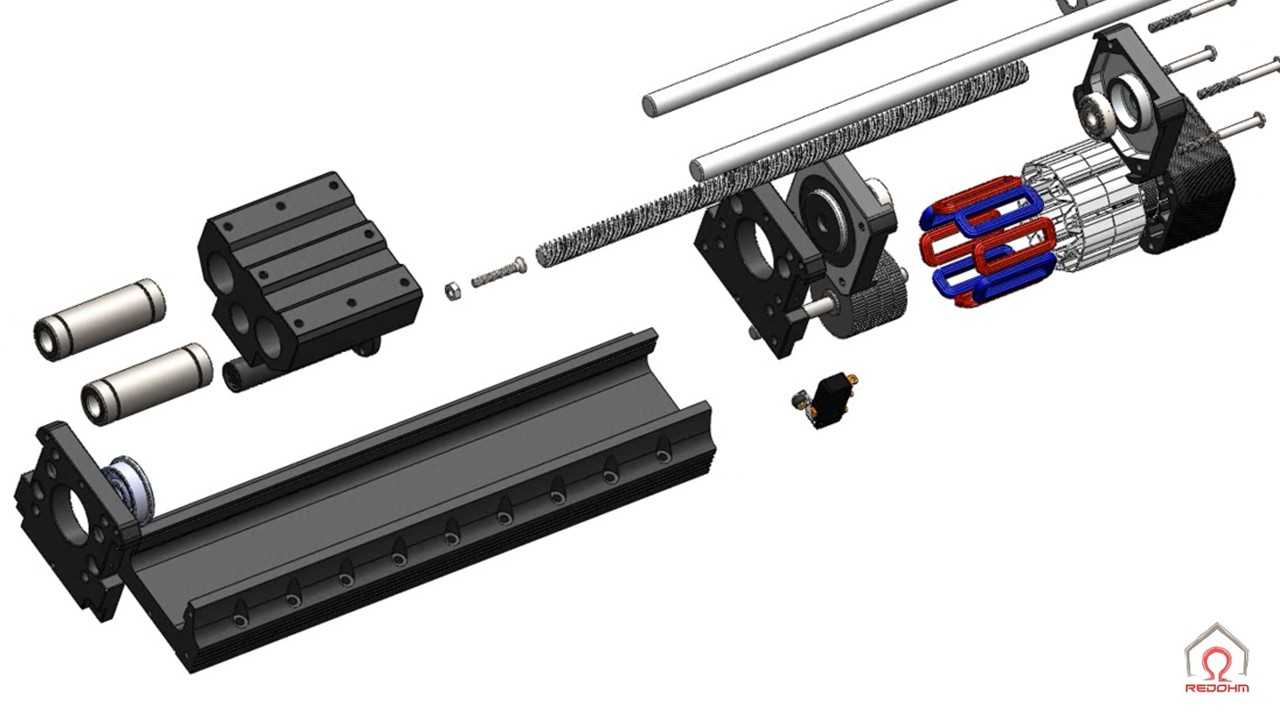

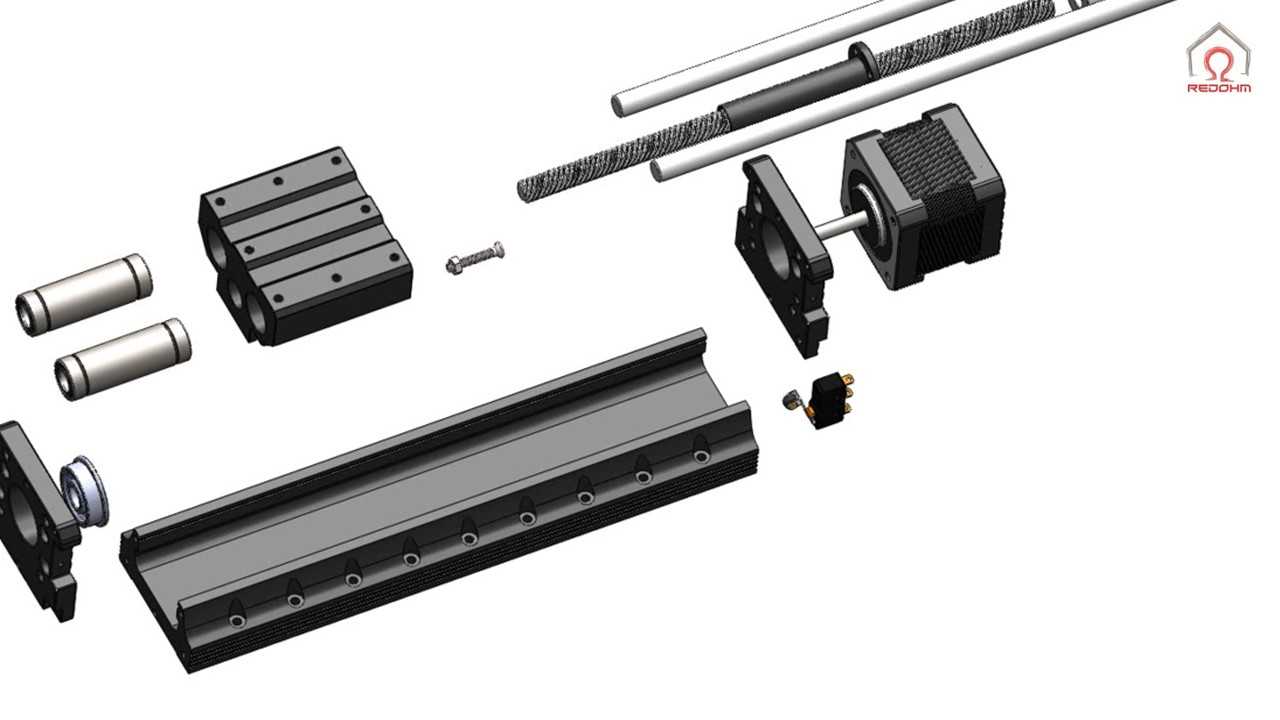

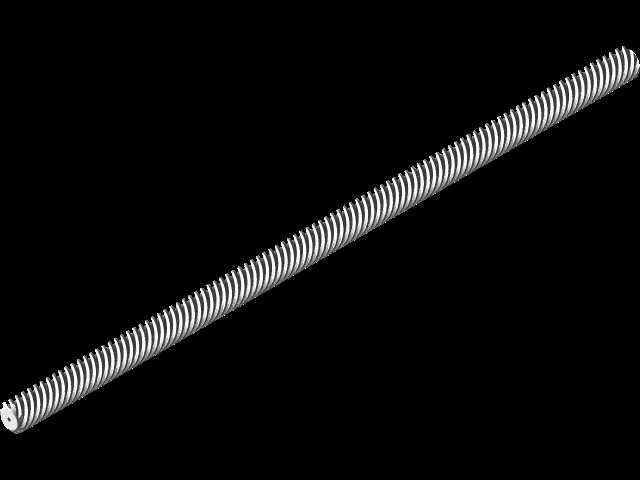

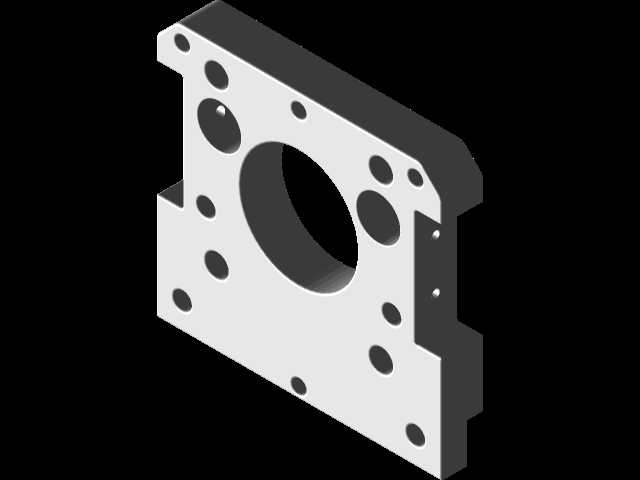

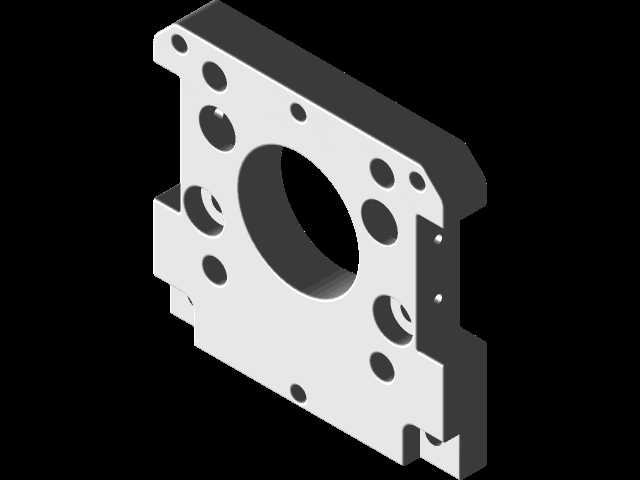

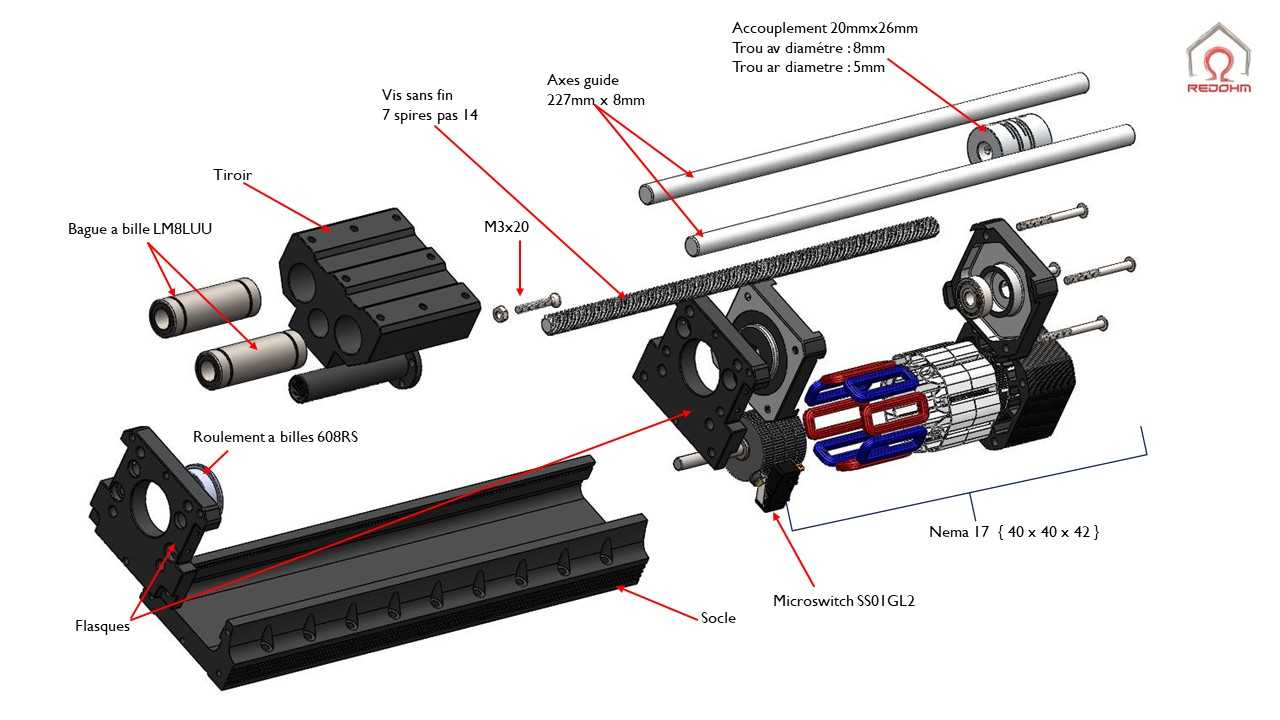

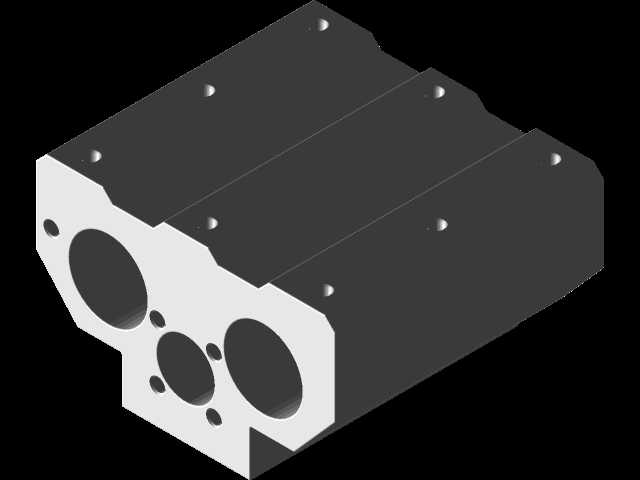

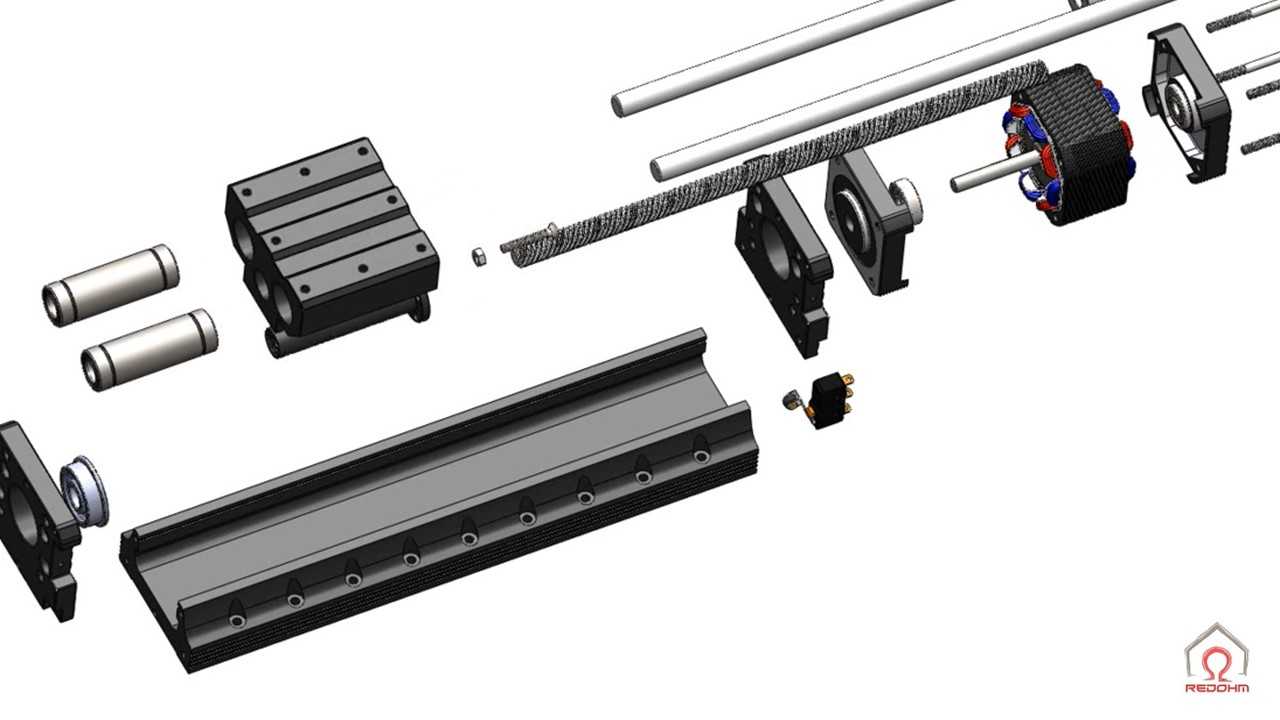

这款线性执行机构采用Nema17规格步进电机作为动力源，有效行程设定为120mm，是小型自动化设备中常用的直线运动单元，在桌面级自动化工作站、小型物料移栽工位、3D打印运动轴、实验室精密进给装置、教学实训平台等场景中应用广泛，可完成精准的直线推压、位移输送、位置调整等作业需求。从结构设计来看，该模组采用双光轴导向搭配滚珠丝杠传动的布局，两根平行布置的镀铬光轴作为滑动导向支撑，配合滑座上的直线轴承实现低摩擦的往复运动，中间的传动丝杠将步进电机的旋转运动转化为滑台的直线位移，传动效率高、反向间隙小，能够满足多数轻载精密传动的定位需求。电机端通过一体式安装座与模组主体框架连接，省去了额外的电机转接安装工序，集成度更高，也能保证电机输出轴与丝杠的同轴度，减少传动过程中的偏载磨损。滑台部分采用多安装孔位的滑块设计，表面预留了标准的螺纹安装孔，可直接固定末端执行件，比如气动夹爪、检测探头、点胶阀等作业部件，不需要额外加工转接板，能缩短设备组装的周期。模组的主体框架采用挤压铝型材加工而成，兼顾结构刚性与整体重量，安装底面预留了贯通的安装槽位，可从多个方向完成模组在设备机架上的固定，适配不同的安装朝向，不管是水平布置、垂直安装还是侧装都能保证结构稳定性。从安装边界来看，该模组整体结构紧凑，120mm行程对应的整体长度控制在合理范围内，不会占用过多的设备内部空间，适合在空间受限的小型设备内部布置。设计过程中充分考虑了日常维护的便利性，导向光轴与丝杠部位都预留了润滑注油的空间，日常保养时不需要完全拆解模组即可完成润滑脂的加注，延长部件的使用寿命。传动端的轴承座采用分体式装配结构，可根据实际使用需求调整丝杠的预紧力，消除传动间隙，在需要更高定位精度的使用场景下，可通过调整预紧量来提升重复定位精度，适配不同的工况要求。该模组的负载能力适配Nema17步进电机的输出扭矩，可满足轻载工况下的高速往复运动需求，运动过程中运行平稳，不会出现明显的卡顿或抖动，在低速进给场景下也能实现均匀的位移输出，不会出现爬行现象。
