多铰接孔机器人关节连接支架结构

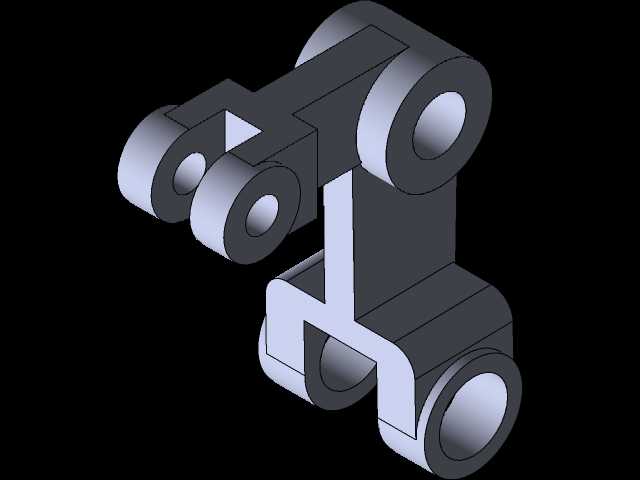

该构件属于多铰接点位的连接承载件，主要应用于工业机器人小臂与末端执行器之间的传动衔接环节，也可适配自动化产线中多自由度工装夹具的姿态调整连接部位，承担相邻运动部件之间的载荷传递、运动限位与铰接支撑作用。从结构设计来看，整体采用一体化铣削成型的构型思路，主体竖梁作为主承载基体，上下两端分别延伸出多组带同轴通孔的铰接耳座，上端分布三组铰接孔位，可同时对接驱动连杆、姿态保持杆与辅助定位件，下端设置两组铰接孔位，用于连接末端执行器的安装基座，所有孔位的同轴度、孔端面与轴线的垂直度均按照运动副配合公差设计，避免铰接转动时出现卡滞、偏磨问题。设计过程中优先考虑了运动干涉规避，各耳座的伸出长度、相邻耳座的间距均经过运动包络校核，确保相邻连杆在±45°摆角范围内不会与支架本体发生剐蹭，同时在竖梁与耳座的衔接位置做了圆弧过渡处理，降低应力集中系数，满足往复摆动工况下的疲劳强度要求。安装边界方面，各铰接孔的孔径统一适配标准圆柱销与深沟球轴承的配合尺寸，孔端预留有轴承安装挡圈槽，可直接加装标准件完成转动副装配，支架整体的安装总宽度、上下铰接端的中心距均匹配常规10kg负载级机器人小臂的接口尺寸，无需额外加工转接板即可完成装配。实际使用中，该支架可将驱动端的回转动力平稳传递至末端执行机构，多组耳座的设计可同时集成气路管线固定支架、传感器安装位，无需额外在周边构件上加装固定结构，简化周边管路与检测元件的布置逻辑，同时一体化的结构相比拼接式连接件具备更高的整体刚性，在高速往复摆动工况下形变量更小，能够有效提升末端执行器的运动定位精度，减少运动过程中的振动传递。
