角式法兰连接截止型阀组件结构设计

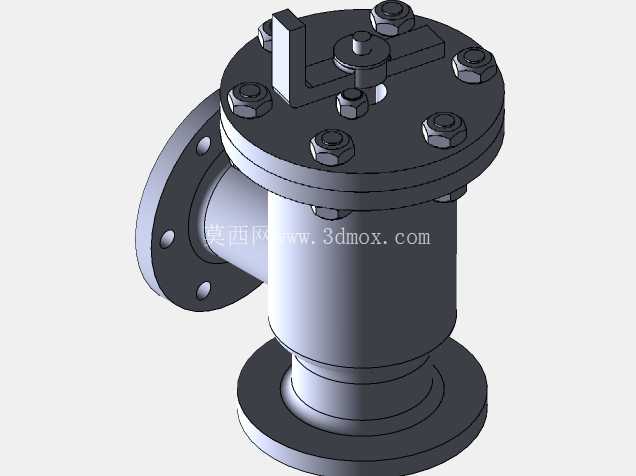

　　这款角式结构的阀件，在流体输送管网中承担着截断介质通路的核心作用，不同于直通式阀件的流道走向，其进出口呈90度垂直布局，能够适配管路转角位置的安装需求，减少管路弯头的额外配置，降低管网整体的流阻损失与安装空间占用，在化工流体输送、市政给排水、中小型工业循环水系统、低压蒸汽管路中都有广泛的适配场景。从结构设计逻辑来看，该阀件采用下进侧出的流道布局，阀瓣的启闭行程沿竖直轴线方向运动，顶部的手柄通过阀杆带动阀瓣实现升降，从而完成通路的开启与关闭动作，这种结构的阀件在关闭状态下密封面受力均匀，相比同通径的闸阀具备更可靠的截断密封性能，适合需要频繁启闭、对截断密封性有一定要求的管路工况。

　　阀盖与阀体的连接采用周向均布的螺柱加六角螺母锁紧结构，这种连接方式能够提供足够的预紧力，保证阀盖与阀体结合面的密封性能，同时在后期维护拆解时，只需对称松开螺母即可完成阀盖的拆卸，便于对内部阀瓣、阀杆密封件进行检修更换，无需将整个阀体从管路上切割拆除，大幅降低后期运维的工作量。阀体两端均采用法兰连接结构，法兰端面加工有标准的密封面，能够与同压力等级的管路法兰直接配对安装，法兰盘上的螺栓孔位置按照通用管路法兰标准排布，安装时无需额外加工转接件，能够直接适配现有标准化管路系统。

　　从安装边界来看，该阀件的竖直方向高度需预留出足够的操作空间，保证手柄能够完成全行程的旋转操作，侧方法兰的连接位置需预留出螺栓拆装的操作间隙，避免安装后出现螺栓无法紧固、手柄无法转动的干涉问题。在建模过程中，所有零件的配合关系均按照实际装配逻辑设置，螺柱与阀体、阀盖的孔位采用间隙配合，螺母与螺柱的螺纹配合符合普通公制螺纹的标准参数，阀杆与阀盖的导向部位采用小间隙配合，保证阀杆升降过程中无卡滞，同时避免介质从导向间隙过量泄漏。顶部的手柄与阀杆采用扁位配合传递扭矩，避免手柄转动时出现打滑问题，手柄的操作力臂长度经过合理设置，保证在额定工作压力下，操作人员无需借助额外加力杆即可完成阀件的启闭操作。

　　阀瓣的密封面采用锥面与平面结合的密封结构，在关闭时能够借助介质压力实现自紧密封，介质压力越高，密封面的贴合紧密度越好，有效降低关闭状态下的介质泄漏量。整个装配体的零件拆分逻辑完全贴合实际加工工艺，阀体采用铸造后机加工的工艺成型，流道部位做了圆弧过渡处理，减少介质流动时的湍流与冲蚀，延长阀体的使用寿命；阀盖、手柄、螺柱、螺母均采用标准件与通用机加工件结合的设计，能够降低零件的加工成本，缩短生产制造周期。在实际选型应用中，该阀件适合公称压力不超过1.6MPa的常温流体管路，安装时需注意介质流向与阀体标注方向一致，避免反向安装导致阀瓣无法正常启闭、密封面提前磨损的问题；日常运维时只需定期检查阀杆部位的填料密封是否出现泄漏，及时压紧填料压盖即可保证长期稳定运行，无需对整体结构进行频繁拆解。
