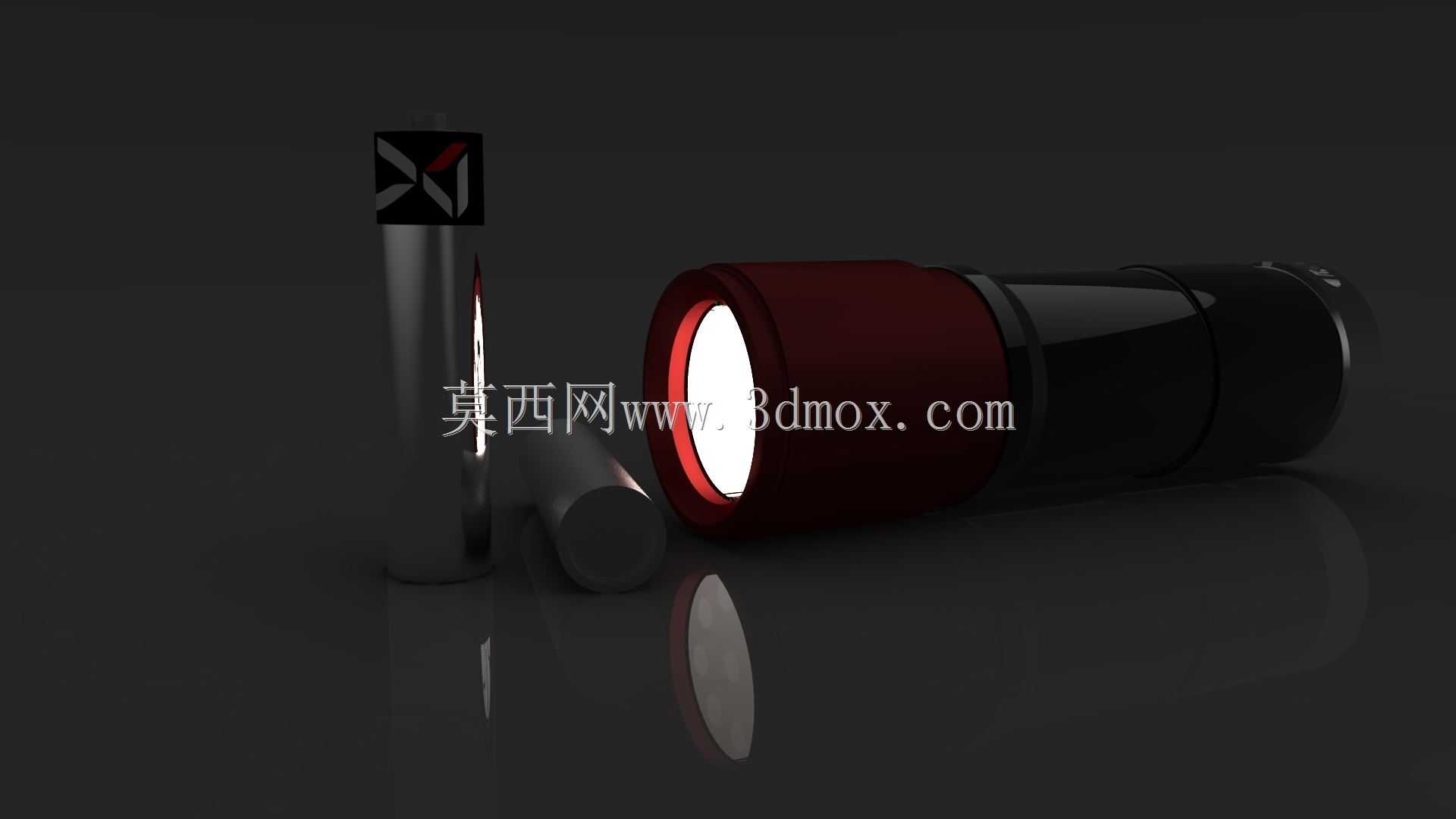

便携强光手持照明设备结构设计方案

　　这款手持照明设备的结构设计，首先围绕户外作业、应急抢修、日常随身备用的核心场景展开，在结构排布上优先考虑单手握持的操作便利性，筒身主体采用分段式拼接结构，灯头段、电池仓段、尾盖段通过精密螺纹配合实现连接，配合端面的密封胶圈可满足日常泼溅、短时间淋水的使用防护需求，无需额外加装防护套即可适配多数户外非极端恶劣环境的使用要求。

　　灯头部分采用大口径出光面设计，内部预留了反光杯安装位、灯珠固定基板位以及前端透光镜片的压合槽位，压圈采用旋入式固定结构，无需专用工具即可完成镜片、反光杯的更换维护，灯头与筒身的衔接位置做了防滑滚花处理，佩戴劳保手套操作时也能顺利完成灯头角度微调或者部件拆装。灯头侧部预留的开关安装位采用内凹式设计，避免日常携带过程中误触点亮造成电量浪费，开关按键的触发行程设置在1.2-1.8mm区间，按压力度控制在3-5N，既保证操作时的清晰反馈，又不会因为按压力度过大造成长时间握持的手指疲劳。

　　筒身的握持段做了微收腰处理，直径控制在32mm，适配多数成年使用者的手掌握持围度，表面做了细微的防滑纹理处理，即使手部沾有少量油污、汗液也能稳定握持，不会出现打滑脱手的情况。电池仓内部的尺寸适配常规18650规格圆柱电芯，仓壁做了均匀的0.8mm壁厚设计，既保证结构强度满足1.2米高度自由跌落的抗冲击要求，又不会因为壁厚过大造成整体重量超标，整灯空载重量控制在180g以内，长时间手持使用不会产生明显的负重感。电池仓内部的正负极接触位采用弹簧顶针结构，可兼容不同长度公差的同规格电芯，避免因为电芯尺寸公差造成的接触不良、点亮闪烁问题，弹簧的预紧力设置合理，日常携带晃动时不会出现电芯移位断电的情况。

　　尾盖部分集成了挂绳孔结构，挂绳孔的内径设置为5mm，可适配多数常规规格的手腕挂绳、背包快挂扣，尾盖与筒身的连接螺纹采用多线梯形螺纹，旋合行程控制在3圈即可完成锁紧，更换电池时无需反复旋转多圈即可打开尾盖，操作效率更高。尾盖的端面做了平整化设计，可将灯具竖直倒立放置，作为临时桌面台灯使用，向上投射的光线经过天花板反射后可形成均匀的环境漫射光，满足临时营地、临时检修工位的大范围环境照明需求。

　　在结构强度校核阶段，针对筒身的拼接位置、灯头的抗冲击位置做了专门的加强筋设计，加强筋的厚度控制在1.2mm，均匀分布在壳体内部，不会在产品外表面形成缩水痕影响外观质感，同时可保证灯具从1.2米高度自由跌落到水泥地面时，壳体不会出现开裂、内部构件移位的问题。各部件的配合间隙控制在0.1mm以内，拼接位置无明显错位台阶，握持滑动时不会有硌手的凸起感。出光面的镜片采用钢化玻璃材质，预留的安装槽位可兼容2mm厚度的镜片，镜片与反光杯之间预留了0.3mm的缓冲间隙，避免温度变化造成的热胀冷缩挤碎镜片。

　　散热结构的设计上，灯头的壳体部分采用导热性能较好的结构设计，灯珠基板与灯头壳体的接触位置预留了导热垫安装位，可填充1mm厚度的导热硅胶垫，将灯珠工作时产生的热量快速传导到灯头外壳散发出去，避免长时间高亮度工作时内部热量堆积造成灯珠光衰过快、电路元件寿命缩短的问题。灯头外圈的散热槽采用浅槽设计，不会积累过多的灰尘、污渍，日常擦拭清洁即可完成维护，不会因为槽位过深造成清洁死角。

　　电路仓的位置设置在灯头与电池仓之间的衔接段，内部预留了恒流驱动板的安装卡槽，驱动板通过卡槽定位，无需打胶即可完成固定，后期维护更换驱动板时只需拆开灯头段即可取出，无需拆解整灯，降低了后期维修的难度。电路仓的走线槽做了圆角处理，避免尖锐边角刮破线材绝缘层造成短路故障，所有走线的预留长度都设置了5mm的冗余量，避免组装拉扯时造成线材脱焊。

　　从实际使用的适配性来看，这款结构设计可兼容不同亮度档位的驱动方案，只需更换对应规格的驱动板即可实现高亮、中亮、低亮、爆闪等不同的出光模式，无需改动主体壳体结构，可快速衍生出不同定位的产品系列，覆盖民用日常备用、工业巡检、户外露营等多个场景的使用需求。整体结构没有采用复杂的异形曲面，所有部件都可通过常规的注塑、机加工工艺完成生产，零部件的通用化率较高，生产组装时的工序简单，可有效控制生产制造成本，同时后期的配件供应、维修替换都更加便捷。
