内燃机分体式连杆组件结构设计

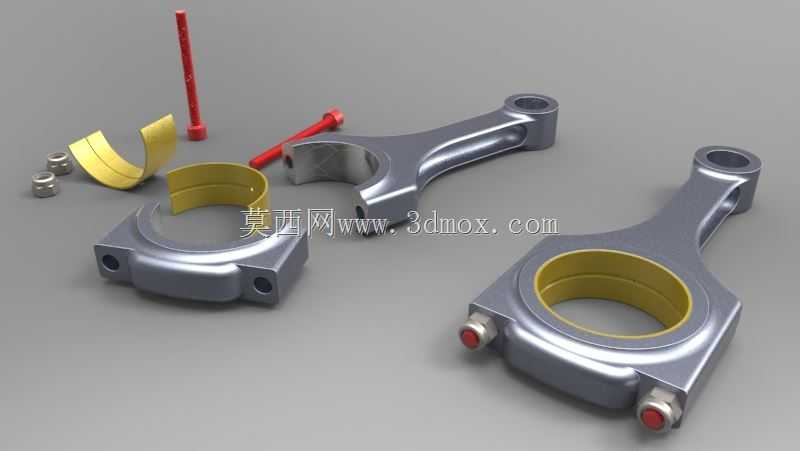

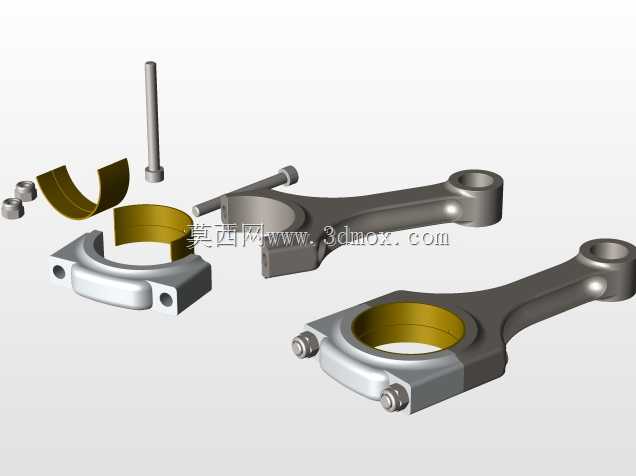

　　这套连杆组件是内燃机曲柄连杆机构的核心传力部件，主要承担活塞往复运动到曲轴旋转运动的力传递作用，工作过程中需要承受交变的气体爆发压力、往复惯性力与旋转惯性力的复合载荷，其结构可靠性直接决定内燃机的大修间隔与动力输出上限。从结构拆分来看，组件包含连杆本体、连杆盖、上下轴瓦、连杆螺栓四个核心部分，连杆杆身采用工字形截面设计，在保证足够抗弯、抗扭截面模量的前提下，尽可能降低往复运动质量，减少高转速下的惯性载荷冲击，大小头过渡位置采用大圆弧平滑过渡，避免应力集中导致的疲劳断裂风险。连杆大头采用分体式斜切结构，匹配对应定位方式保证连杆盖与本体的装配定位精度，避免往复运动过程中出现错位磨损，大头孔内安装的轴瓦为钢背铜基合金材质，

　　表面预留合理油槽与油孔，匹配曲轴主轴颈的润滑油路，在高速相对运动过程中形成稳定油膜，降低摩擦副的磨损速率，轴瓦与大头孔采用过盈配合设计，装配后不会随曲轴转动出现相对滑移。连杆小头端加工有贯穿的润滑油孔，用于引入压力润滑油润滑活塞销，小头孔与活塞销的配合间隙根据运行工况设定在合理区间，既保证冷启动时不会出现敲缸异响，也能避免热膨胀后出现抱销故障。设计过程中需要严格控制大小头孔的中心距尺寸公差，该参数直接影响内燃机的压缩比，公差过大会导致各缸压缩比不一致，出现动力输出不稳、怠速抖动的问题；大小头孔的圆柱度、平行度公差需要控制在微米级，避免装配后出现轴瓦偏磨、活塞偏缸的异常磨损问题。连杆螺栓采用高强度合金结构钢锻造加工，

　　螺纹精度与预紧力有严格要求，装配时需按照对角分次拧紧的工艺要求施加预紧扭矩，避免螺栓受载不均出现断裂失效，螺栓头部与连杆盖的贴合面需要保证足够平面度，防止附加弯矩导致螺栓疲劳断裂。在实际装机场景中，这类连杆广泛应用于小排量高转速汽油机、中等功率柴油机的动力总成中，安装时需要注意连杆的朝向标记，与活塞顶部的气门避让槽方向对齐，避免活塞运行到上止点时与气门发生碰撞；连杆大头与曲轴曲柄臂之间的轴向间隙需要控制在设计范围内，间隙过大会导致轴向窜动异响，间隙过小会出现热膨胀卡滞问题。建模过程中对各配合面的尺寸公差、形位公差做了完整还原，拆分后的各零件可直接用于装配干涉检查、运动仿真分析，也可作为内燃机维修、改装过程中的结构参考，杆身的减重槽、

　　螺栓的防松结构、轴瓦的定位唇细节都做了精准复刻，能够直观呈现连杆组件的装配关系与受力传递路径，帮助结构设计人员理解曲柄连杆机构的设计逻辑，在进行同类动力部件设计时，可参考其载荷分布、截面选型、配合公差的设计思路，平衡部件强度与运动质量的矛盾关系，兼顾高转速下的可靠性与轻量化需求。
