发动机气门组嵌套式三重螺旋弹簧结构

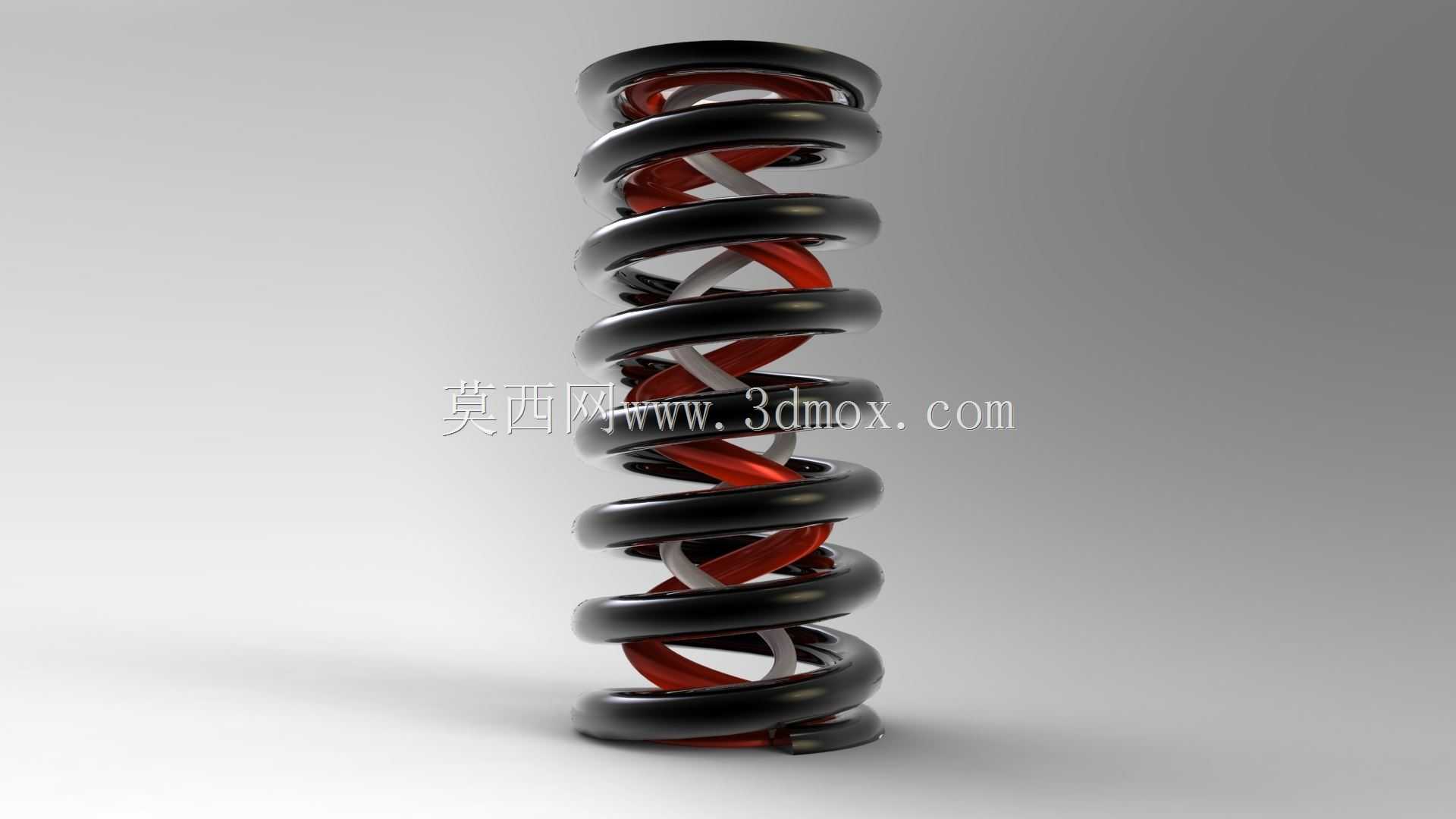

　　这套三重嵌套螺旋弹簧主要面向内燃机配气机构的气门回位场景设计，区别于单弹簧结构，三层弹簧采用不同旋向交错布置，能在有限的气门弹簧安装腔空间内，提供更线性的刚度输出，同时避免单根弹簧在高频往复运动中出现的共振颤振问题。在实际发动机运行工况里，气门需要跟随凸轮轴型线完成高频启闭，单弹簧在高转速区间容易因自振频率匹配不当出现弹簧圈之间的撞击、弹力衰减，甚至气门无法及时回位导致的活塞碰气门故障，三重嵌套的结构通过不同线径、不同中径、不同旋向的弹簧组合，让各层弹簧的自振频率错开，大幅拓宽了弹簧的可靠工作转速区间，适配高功率密度的内燃机配气系统需求。

　　设计过程中首先要匹配气缸盖的弹簧安装沉台边界，外层弹簧的外径不能超出沉台内径，避免弹簧压缩过程中与沉台侧壁发生摩擦剐蹭，内层弹簧的内径要预留出气门杆的穿行空间，同时要给气门油封留出足够的安装余量，不能出现弹簧运动过程中剐蹭油封导致密封失效的问题。三层弹簧的自由高度需要做匹配设计，装配后各层弹簧的预紧力要保持协同，不能出现某一层弹簧提前压并、另一层弹簧还未进入有效工作区间的情况，旋向交错的设计除了规避共振，还能在弹簧出现断裂趋势时，相邻层不同旋向的簧圈可以起到临时支撑作用，避免弹簧碎块直接卡入气门传动机构造成更严重的连锁故障。

　　从功能特性上看，三重弹簧的组合刚度可以通过调整各层弹簧的线径、有效圈数做灵活匹配，低速工况下主要由外层大刚度弹簧提供回位力，保证气门关闭的密封性，高转速工况下三层弹簧共同作用，提供足够的回位速度，让气门始终跟随凸轮型线运动，不会出现气门飞脱的情况。弹簧的端面都做了并圈磨平处理，保证装配后弹簧端面与弹簧座、气缸盖沉台端面的贴合度，避免弹簧受压时出现偏斜，导致气门杆受到侧向力，加剧气门导管的异常磨损。

　　在实际选型匹配时，需要结合气门的最大升程确定弹簧的最大压缩量，保证弹簧在气门全开位置时，各层簧圈之间还留有足够的间隙，不会出现压并失效，同时要核算弹簧的疲劳寿命，匹配发动机的全生命周期使用需求，避免长期高频往复运动后出现弹力衰减，导致气门关闭不严、气缸压力不足的问题。这类嵌套弹簧结构除了内燃机气门场景，也可用于其他安装空间受限、需要高刚度、高抗共振能力的往复运动回位场景，设计时需要注意各层弹簧的同心度，装配时要保证三层弹簧的轴线重合，避免出现偏载导致的局部应力集中。
