二冲程发动机活塞结构三维建模

　　在小型动力设备的结构体系里，二冲程发动机的活塞是承担能量转换、动力传递的核心往复构件，广泛应用在园林机械、小型摩托、航模动力、便携发电机组这类对整机重量、功率密度要求较高的场景中。不同于四冲程发动机活塞的结构逻辑，二冲程活塞需要同时配合缸体完成扫气、排气的气口开闭动作，因此裙部的气窗开口位置、轮廓精度直接决定了发动机的换气效率，甚至会影响整机的动力输出平顺性与燃油消耗水平。

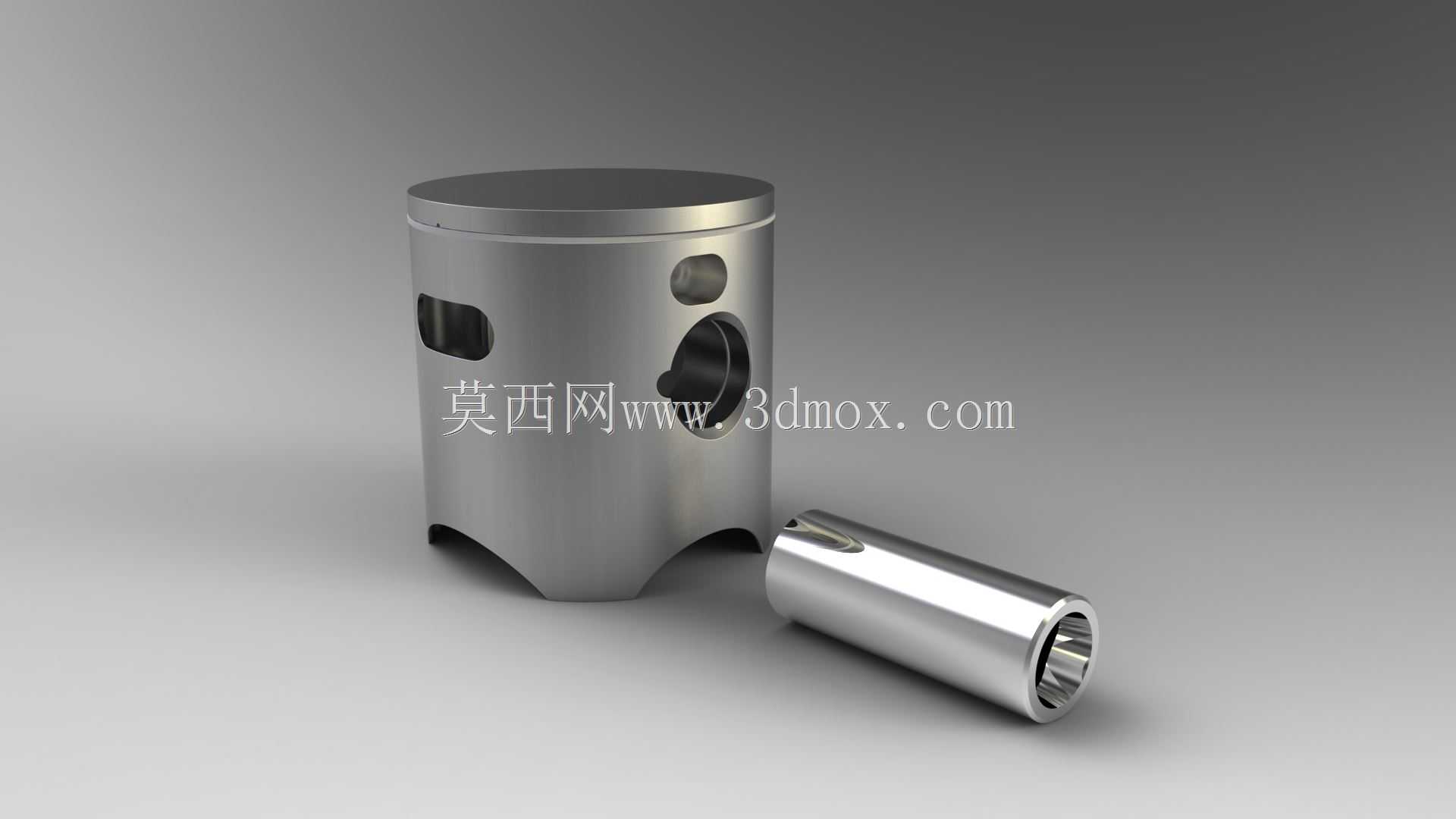

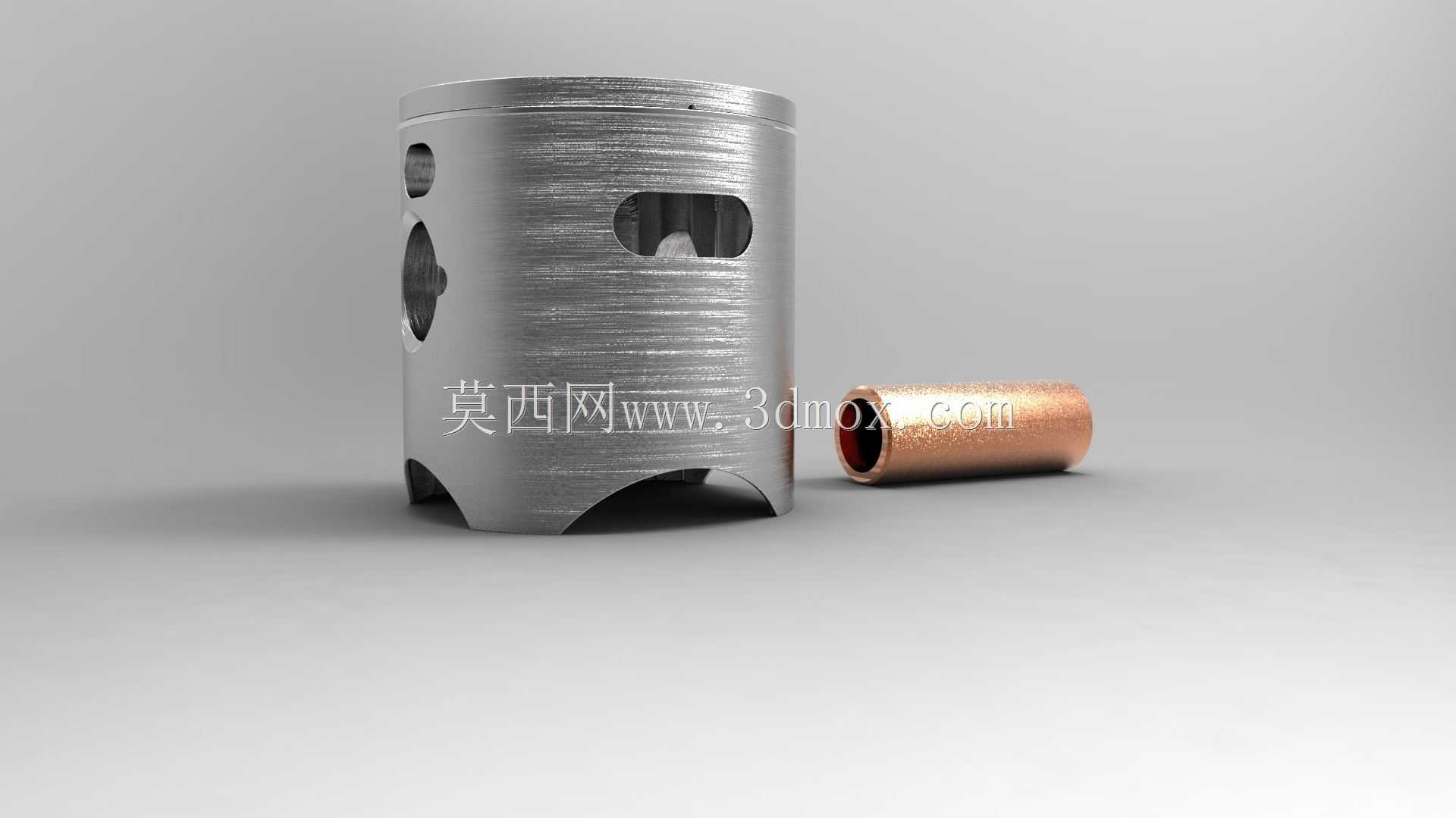

　　从结构设计逻辑来看，这款活塞采用了铝合金基体的设计思路，裙部做了轻量化的切削处理，侧壁预留的异形开口完全匹配缸体上的扫气、排气通道位置，当活塞运行到下止点附近时，裙部开口刚好与缸体气道对齐，让新鲜混合气能够顺利进入气缸，同时将燃烧后的废气推出排气口，不需要额外的气门配气机构就能完成换气循环，这也是二冲程发动机结构紧凑、零件数量少的核心原因。活塞顶部的轮廓做了适配燃烧室形状的弧面处理，能够在压缩行程末端引导混合气形成合理的涡流，提升燃烧效率，顶部边缘的微小倒角是为了避免活塞运行到上止点时与缸盖、气门（若为带气门的混合扫气结构）发生运动干涉。

　　活塞销孔的位置经过了偏心设计处理，偏移量控制在合理范围内，能够在活塞换向时减小敲缸的冲击力，降低整机运行的噪声与裙部的磨损速率。销孔内部预留了卡簧槽，用于安装活塞销卡环，限制活塞销的轴向窜动，避免销子脱出刮伤缸壁。裙部的型线不是规则的正圆柱，而是按照热膨胀规律做了中凸变椭圆的修型，冷态下裙部与缸壁的间隙控制在合理范围，当发动机达到工作温度后，裙部受热膨胀能够刚好与缸壁形成合适的配合间隙，既不会因为间隙过大出现敲缸、窜油的问题，也不会因为间隙过小导致活塞卡滞在缸内。

　　配套的活塞销采用了空心结构设计，在保证抗弯、抗剪强度的前提下尽可能降低往复运动的质量，减小曲轴连杆机构的往复惯性力，让发动机能够达到更高的设计转速。活塞销的外圆表面做了高精度的磨削处理，表面粗糙度控制在较低水平，能够降低与活塞销孔、连杆小头衬套之间的摩擦阻力，减少运动副的磨损。

　　从安装边界来看，这款活塞的外径尺寸严格匹配对应排量的气缸内径，活塞总高度、压缩高度、销孔直径都与对应型号的连杆、曲轴、缸体尺寸完全适配，安装时需要注意活塞顶部的朝向标记，确保裙部的气窗开口与缸体的扫气、排气口位置一一对应，一旦装反就会出现换气不畅、动力不足甚至无法启动的问题。活塞环槽的位置、宽度尺寸适配对应的活塞环，包括气环与油环（部分二冲程活塞仅设置气环，依靠燃油混合的润滑油实现润滑），环槽的平面度、侧隙设计都经过校核，保证活塞环能够在槽内正常浮动，实现可靠的密封与刮油功能。

　　在实际的建模过程中，需要重点关注裙部异形开口的轮廓精度、活塞型线的拟合准确度、销孔与活塞轴线的位置度公差，这些参数直接影响后续生成的工程图是否能够指导实际加工，以及装配后是否能够实现设计的运动功能。对于扫气口的边缘位置，还需要做微小的圆角处理，避免应力集中导致活塞在高频往复运动中出现开裂的问题，同时也能减少气流通过气口时的阻力，提升换气效率。
