深沟球滚动轴承机械结构三维建模

　　在各类旋转传动设备的结构设计中，滚珠轴承是应用覆盖范围极广的支撑类基础零件，从普通民用家电的电机输出端，到工业生产线的输送辊道、机床主轴的辅助支撑端，再到小型动力机具的旋转关节，几乎所有存在连续回转运动的机械结构中，都能看到这类零件的应用。它的核心作用是为旋转轴系提供稳定的径向支撑，同时可承受一定数值的轴向载荷，将轴系运转过程中的滑动摩擦转化为滚动摩擦，大幅降低运动过程中的摩擦阻力与零件磨损速率，提升整套传动结构的运转效率与服役寿命。

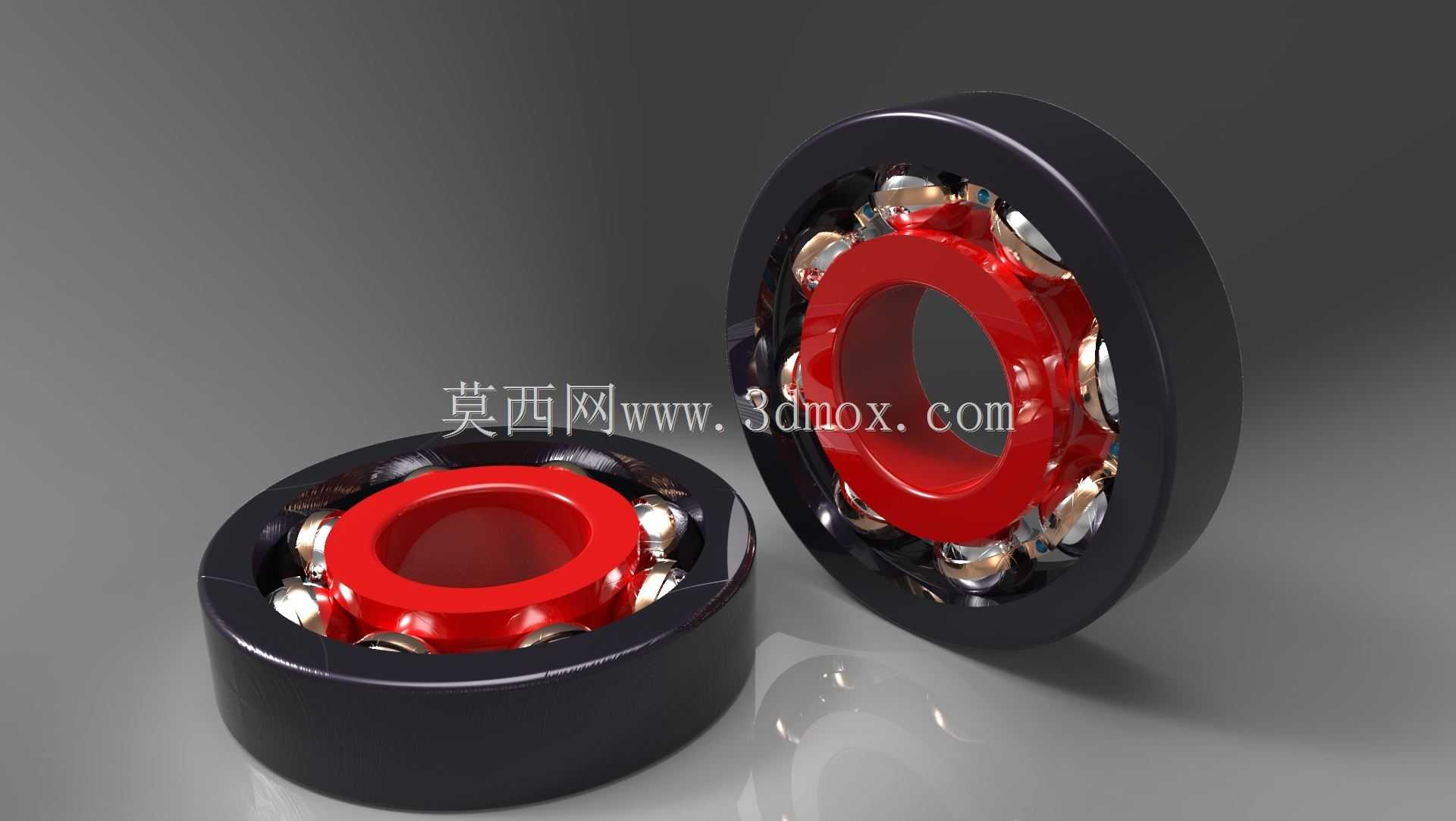

　　从结构设计逻辑来看，这类滚珠轴承的组成部分包含外圈、内圈、滚动钢球与保持架四个核心部分，本次建模还原的结构中，内圈采用醒目的红色标识区分，外圈为常规的金属黑色质感，保持架将多颗钢球均匀分隔在内外圈的滚道之间，避免钢球在运转过程中相互接触碰撞产生额外磨损与噪音。设计过程中首先需要确定轴承的公称内径，这一尺寸直接与待支撑的轴径配合，通常采用基孔制的过渡配合公差，保证内圈与轴同步旋转无相对滑动；外圈的公称外径则与安装基座的轴承座孔配合，多采用基轴制的过渡或间隙配合，方便装配过程中的压装与后期维护拆卸。

　　滚道的曲率设计是整个轴承建模的核心细节，内外圈滚道的圆弧曲率半径略大于钢球的半径，保证钢球与滚道之间为点接触状态，既能够降低接触应力集中，又能保证钢球在滚道内顺畅滚动，不会出现卡滞问题。保持架的兜孔间隙需要控制在合理范围，间隙过小会增大钢球与保持架之间的摩擦，间隙过大则会导致钢球在运转过程中出现窜动，引发轴系的振动与噪音。在实际选型应用中，需要根据轴系的载荷大小、转速区间、安装空间边界来确定对应的轴承尺寸参数：轻载高速的应用场景下通常选择直径较小的钢球配置，降低滚动体的离心力；重载低速的场景则会选择直径更大、数量更多的钢球配置，提升整体的载荷承载能力。

　　安装边界的设计上，轴承的轴向定位通常依靠轴肩与轴承座孔的挡肩实现，建模过程中需要还原轴肩与挡肩的高度尺寸，高度过低会导致轴承定位失效，高度过高则会遮挡轴承的拆卸空间，无法使用拉马等工具完成后期的维护拆卸。同时需要预留出密封件与润滑脂的填充空间，虽然本次建模未附带密封结构，但在实际设备应用中，双侧带密封盖的轴承可以预先填充长效润滑脂，避免外界粉尘、水汽进入滚道内部，延长轴承的维护周期。

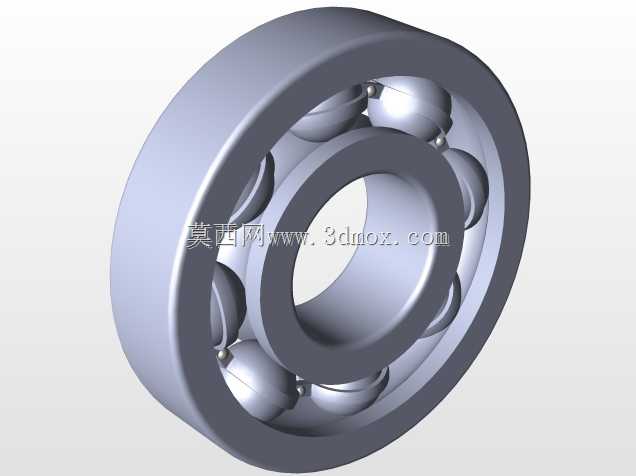

　　在三维建模的过程中，首先通过旋转特征生成内外圈的基础轮廓，再绘制单个钢球的球体特征，通过圆周阵列命令按照设计的钢球数量完成整圈滚动体的排布，最后绘制保持架的截面轮廓通过旋转与切除特征生成兜孔结构，完成整体装配后需要验证钢球与滚道之间的配合间隙，确保各零件之间不存在干涉问题，同时可通过运动仿真模拟轴承的旋转过程，验证滚动体的运动轨迹是否顺畅，保持架的运动是否与钢球保持同步，避免出现结构设计上的逻辑错误。这类标准化的轴承零件建模，不仅可以用于设备整体装配的干涉检查，也能用于后续的有限元受力分析，模拟不同载荷下滚道与钢球的接触应力分布，为轴系的结构优化提供可靠的数字模型基础。
