摩托车进气歧管转接法兰结构设计

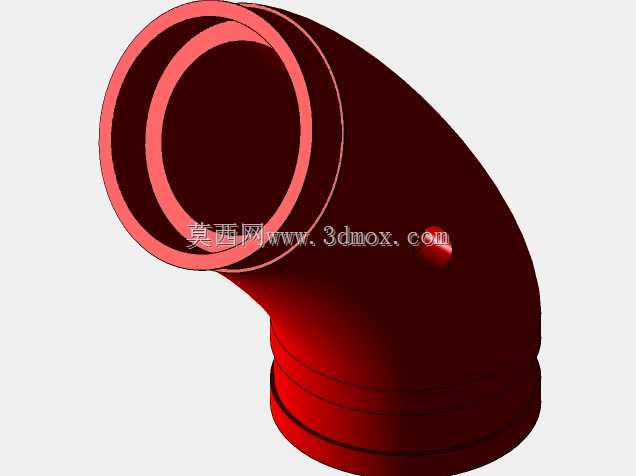

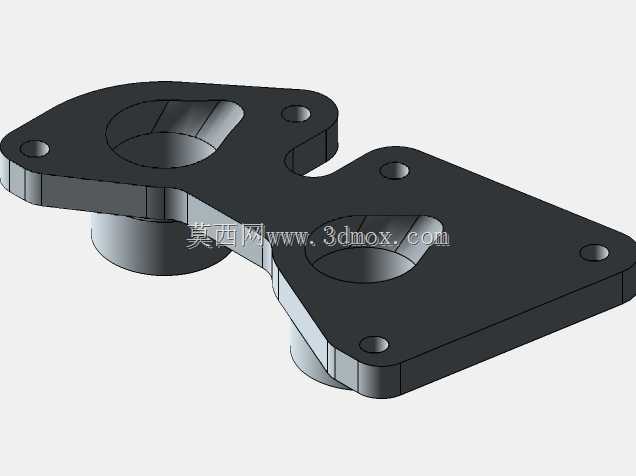

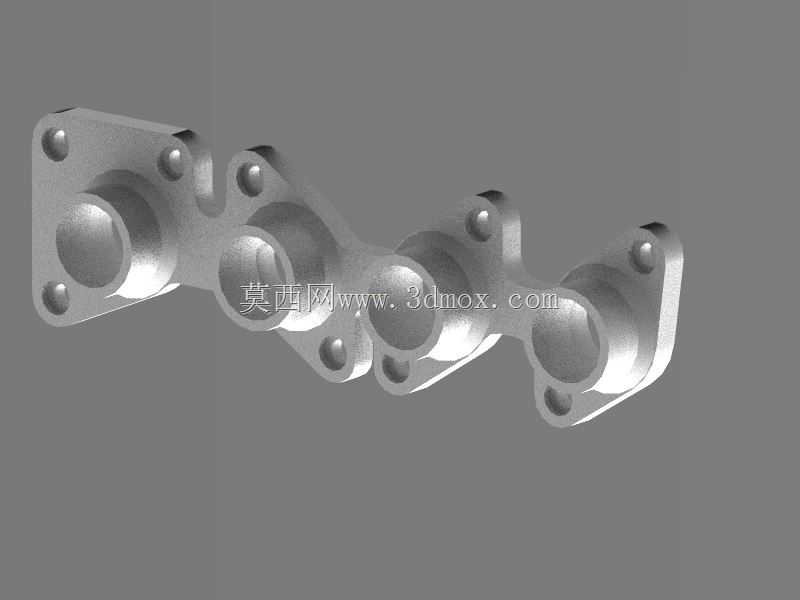

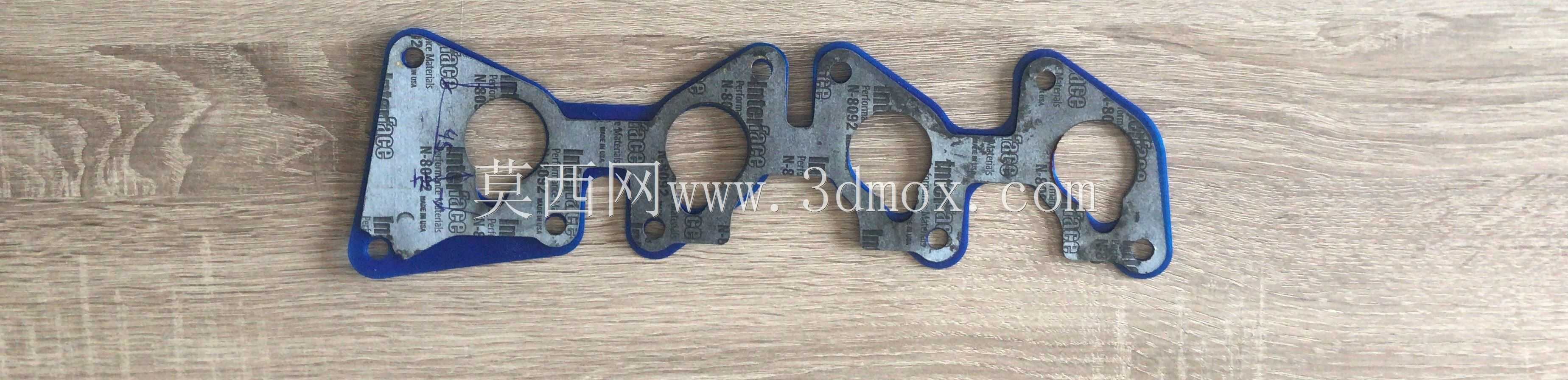

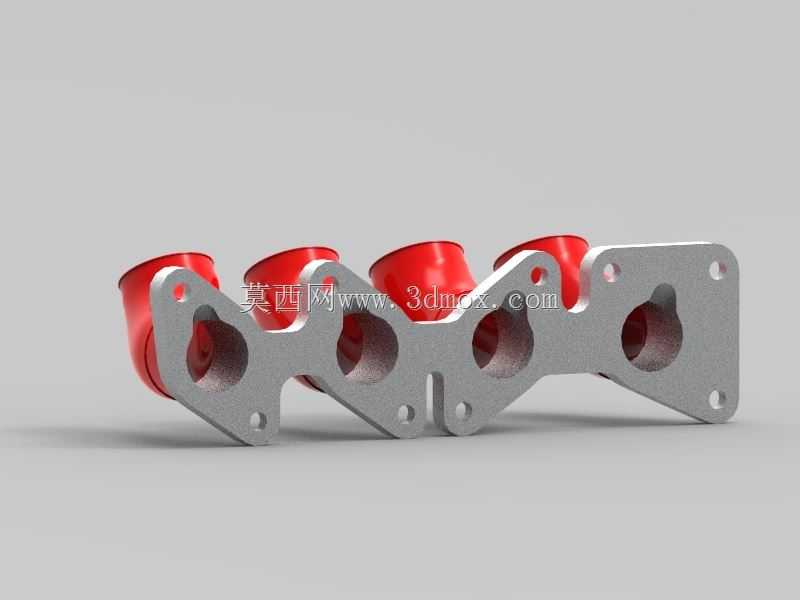

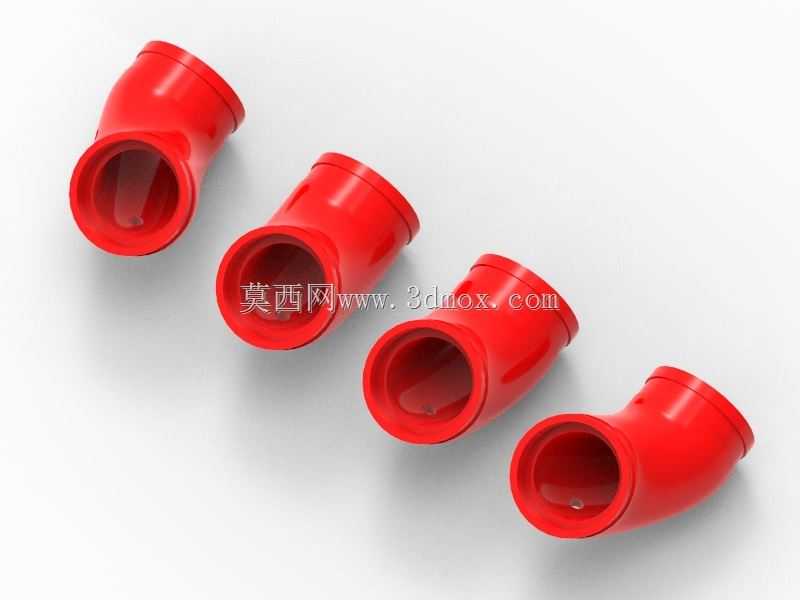

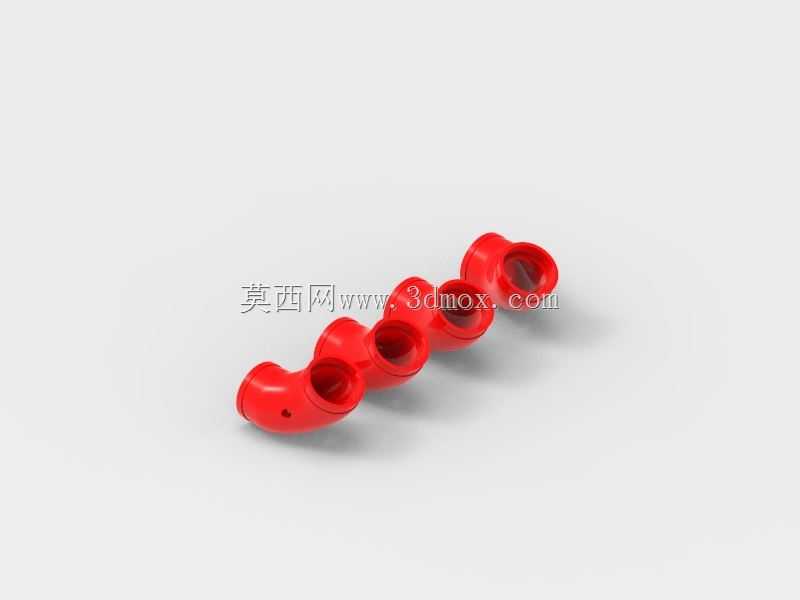

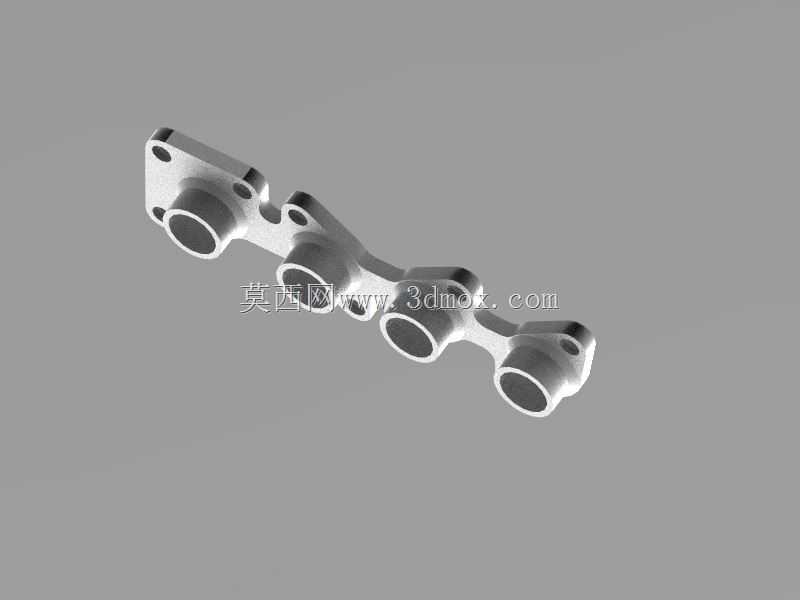

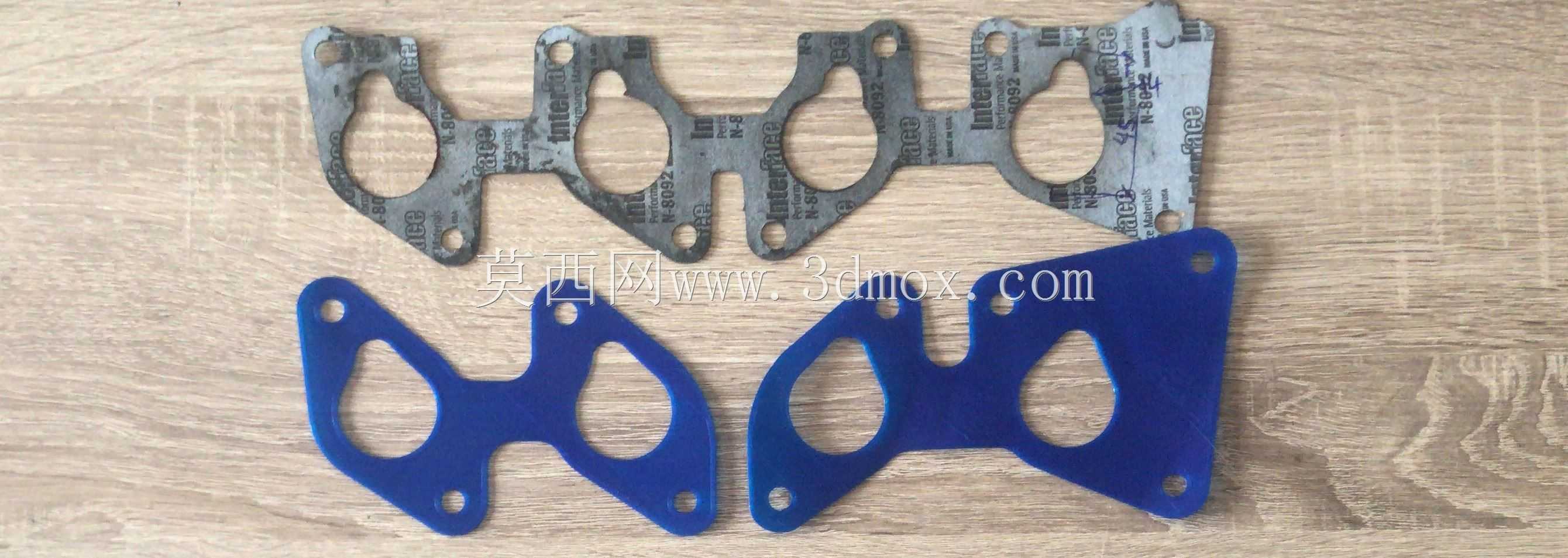

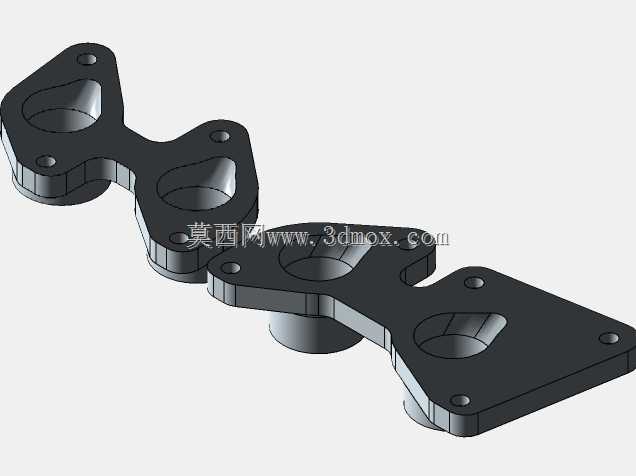

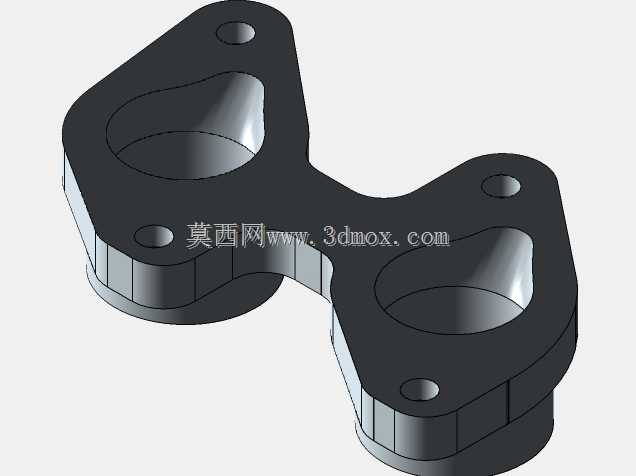

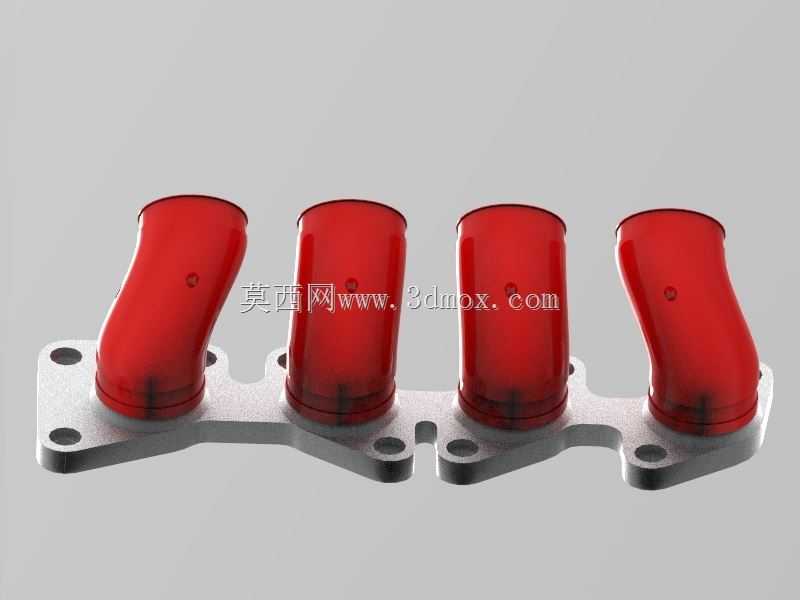

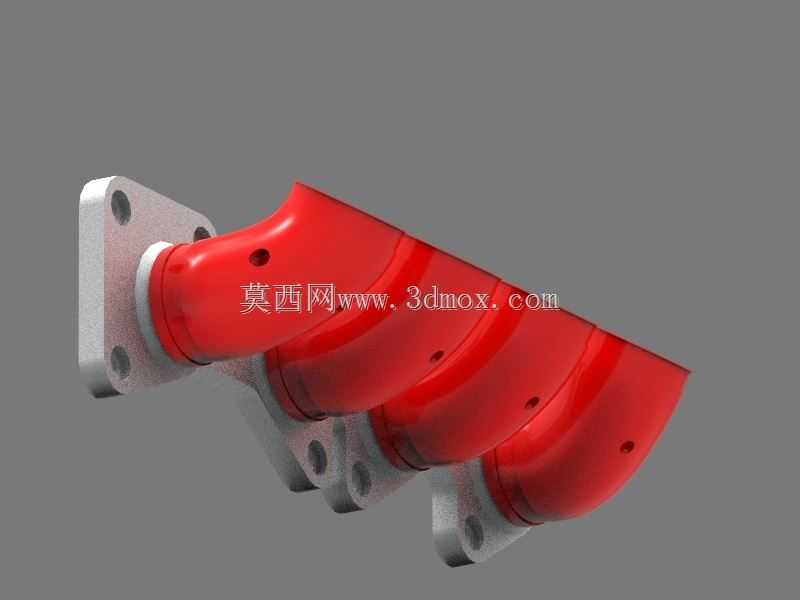

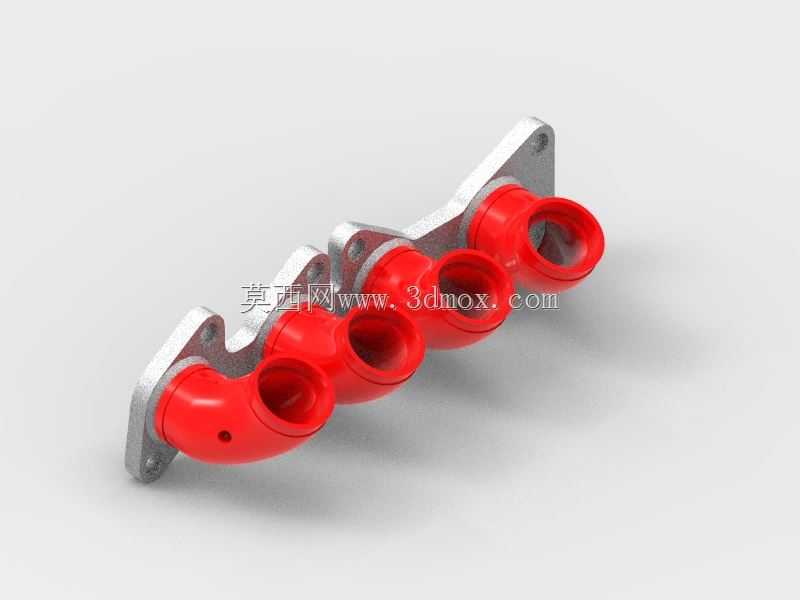

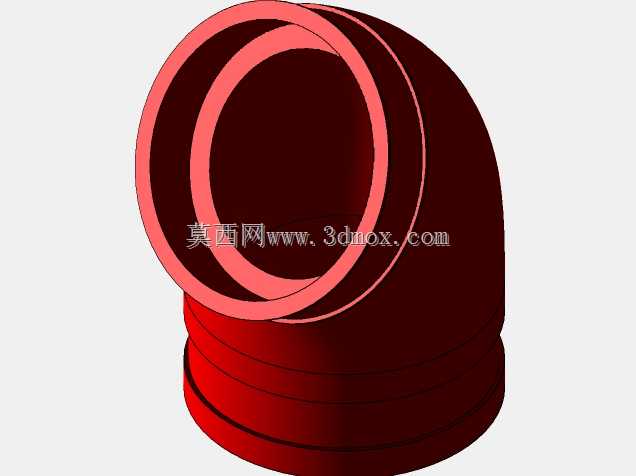

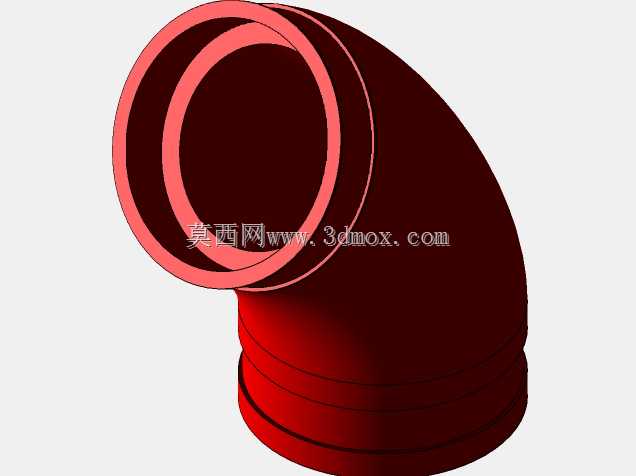

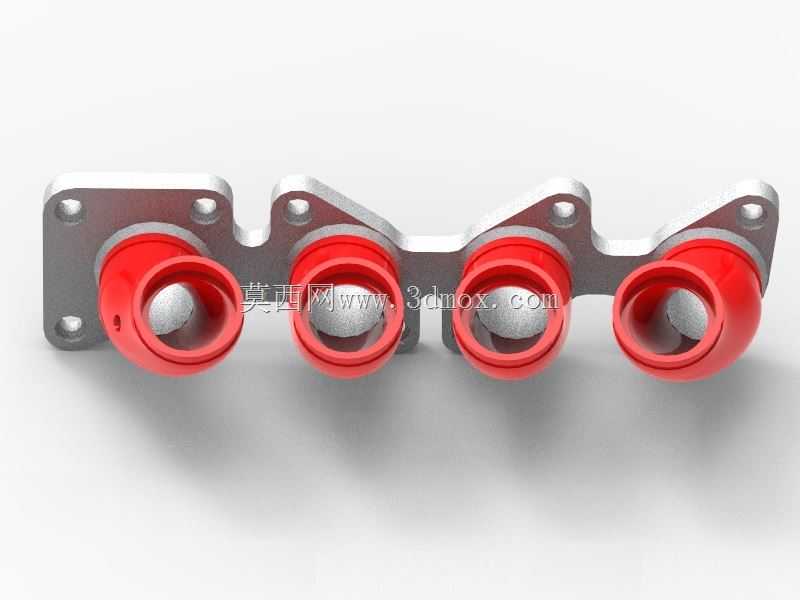

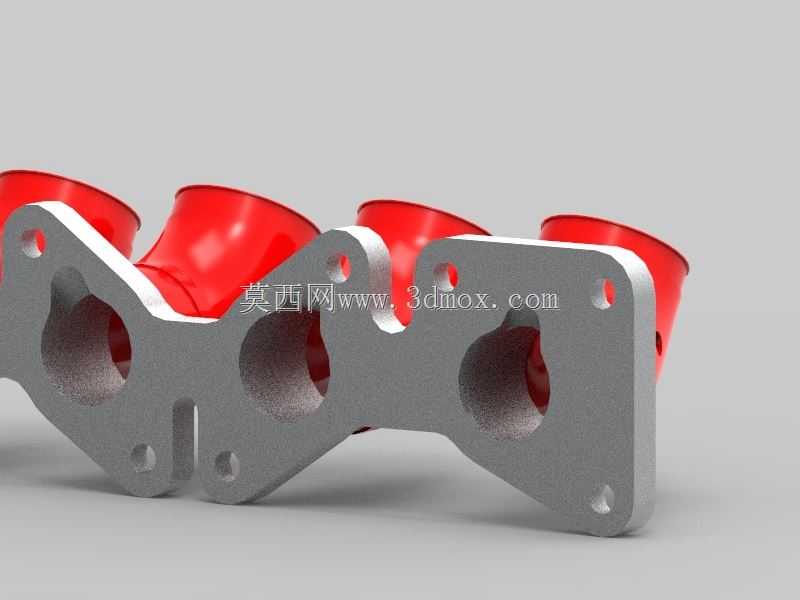

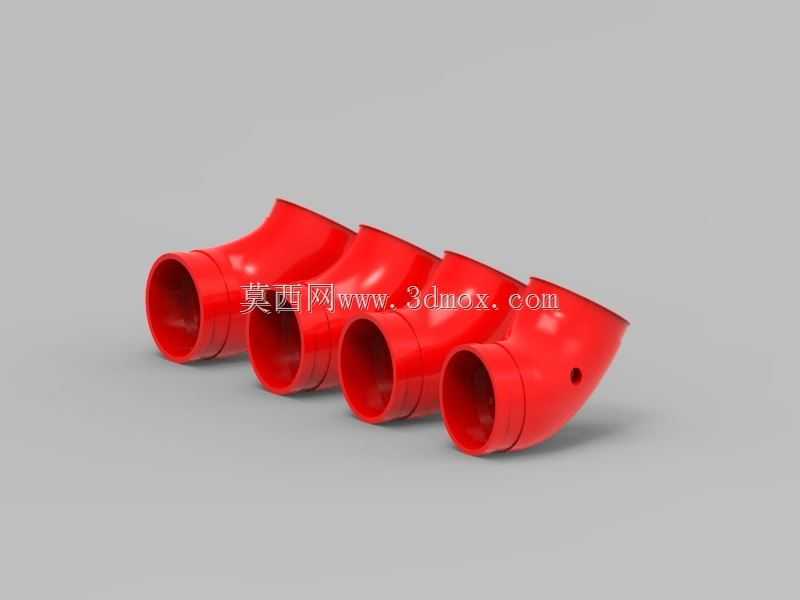

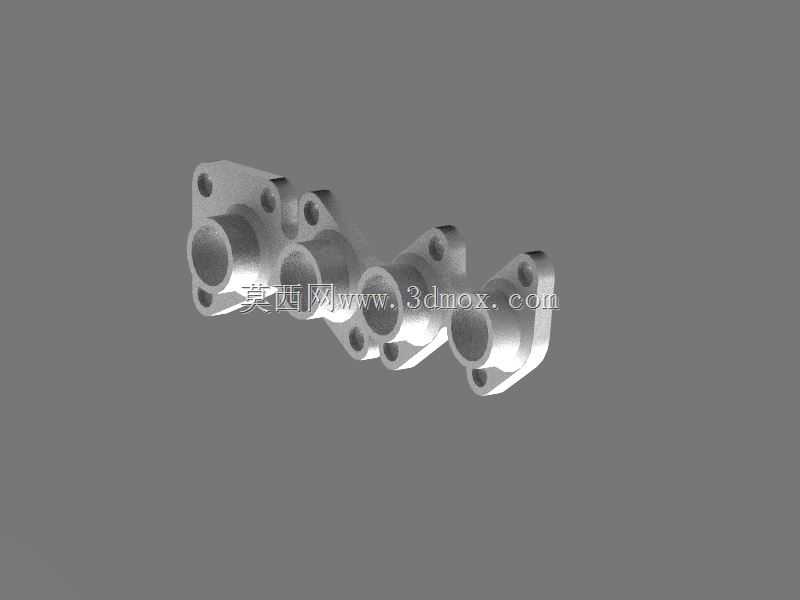

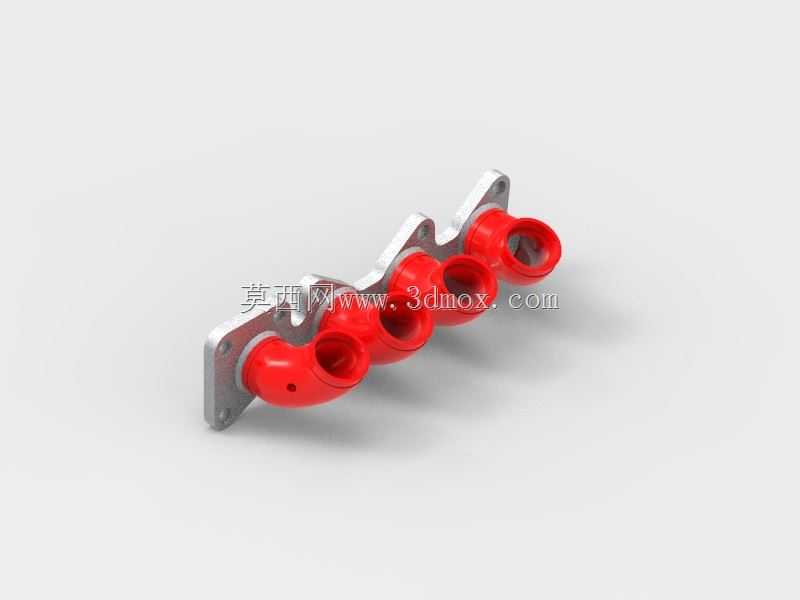

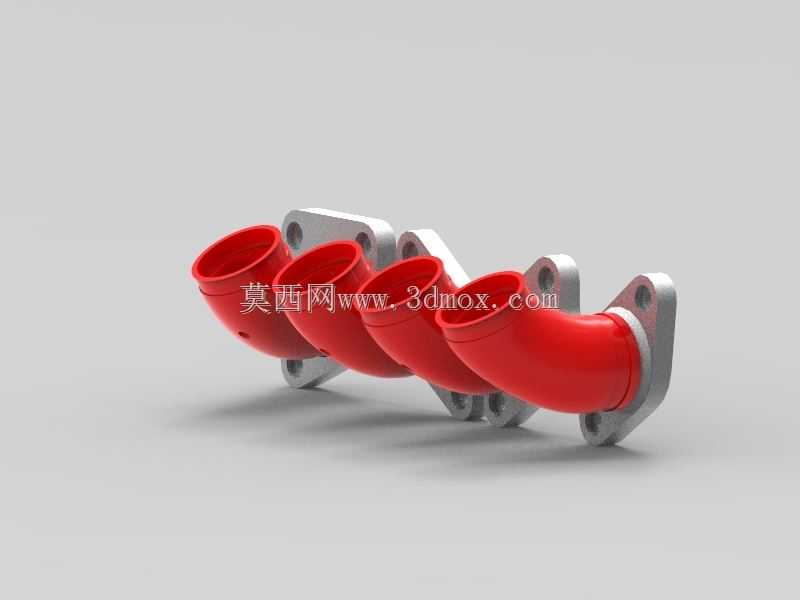

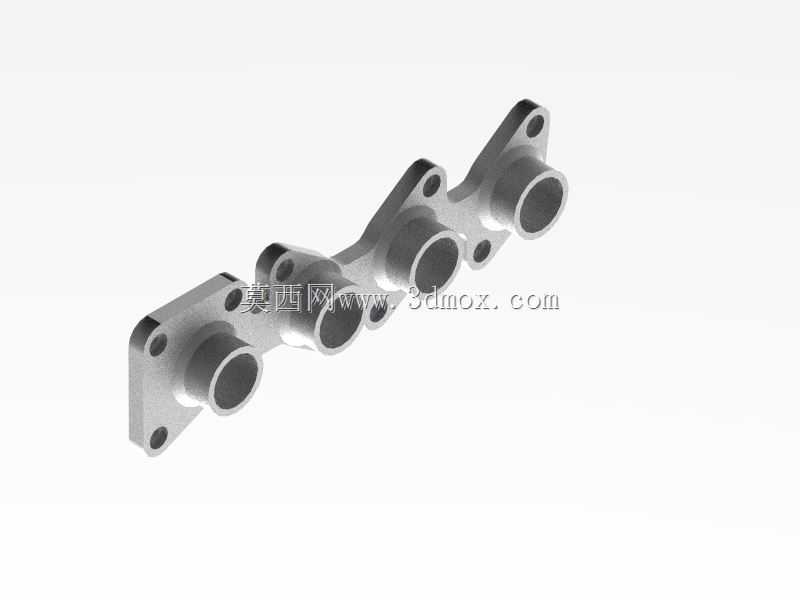

该零件属于摩托车发动机进气系统的转接适配部件，主要用于匹配多喉直喷化油器与气缸盖进气道的安装对接，解决不同规格进气部件的安装位差、气道对齐问题，常见于大排量运动型摩托车的动力改装、进气系统升级场景，可适配直列四缸布局的高转发动机进气需求。从结构设计来看，零件采用一体化多工位串联布局，沿进气排布方向依次设置四个独立的法兰安装位，每个安装位对应一个气缸的进气通道，相邻安装位通过加强筋结构连为整体，既保证了整体安装刚度，又避免了分体式法兰的安装累计误差。每个法兰位均设置有对应的螺栓过孔，孔位位置与气缸盖、化油器的安装螺柱完全匹配，安装时无需额外扩孔或调整位置，可直接贴合密封面完成装配。气道部分采用渐扩式流线型内壁设计，从化油器侧的接口到气缸盖侧的接口平滑过渡，减少进气阻力，避免气道内出现紊流影响充气效率，适配高转速工况下的大进气量需求。零件的密封面采用平面度公差控制，安装时配合密封垫片可保证进气系统的密封性，避免出现漏气导致的空燃比异常问题。材质选用上适配金属加工工艺，可通过等离子或激光切割完成毛坯下料，再经铣床加工密封面、安装孔与系泊孔扩口工序，后续通过车床加工气道衔接部位，最后采用TIG焊接完成局部结构补强，整体加工工艺成熟，批量生产时可有效控制加工精度与生产成本。零件的安装边界严格遵循原车气缸盖的安装尺寸，整体厚度控制在适配范围内，不会与周边的车架、线束、冷却管路产生干涉，安装后可直接沿用原车的进气固定结构，无需对周边部件进行额外改装。针对进气温度较高的使用场景，零件结构上预留了冷却管路的安装位置，可接入发动机冷却系统的小循环回路，降低进气温度提升充气效率，同时避免高温导致的部件变形问题。零件上设置的第二把手改进结构，可适配改装后的进气歧管固定需求，解决原K系列发动机相比E系列发动机多一个安装点位的固定问题，提升进气系统整体的安装稳定性，避免高转速工况下部件出现共振异响。进水管路的集成设计，可将冷却介质直接引导至进气道周边，在持续高负荷工况下维持进气温度稳定，避免出现热衰减导致的动力输出下降。
