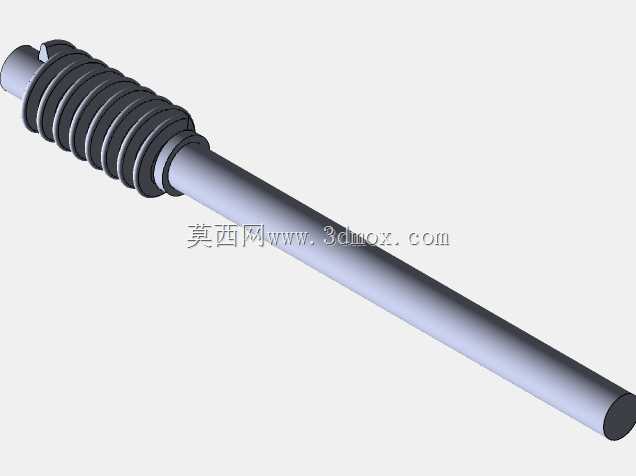

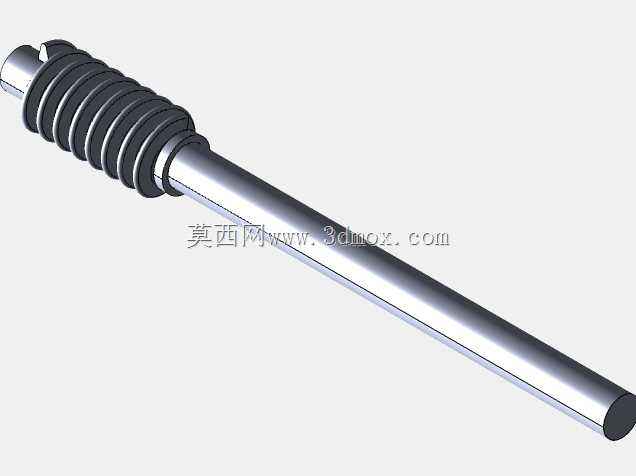

精密蜗杆传动件三维结构设计

　　做传动结构设计的工程师大多清楚，蜗杆蜗轮副在大传动比、低噪音、反向自锁需求的场景里，是很难被替代的传动结构，这款蜗杆的建模过程里，首先要匹配对应蜗轮的模数、齿形角、导程角参数，避免装配后出现齿面啮合间隙过大、卡滞甚至打齿的问题。从实际应用场景来看，这类蜗杆常配套蜗轮用在小型输送线的减速单元、自动化设备的分度转台、家用电梯的曳引减速机构、阀门的电动执行器里，尤其是需要垂直交错轴传动的布局里，相比平行轴齿轮组，它能在更小的安装空间里实现几十甚至上百的传动比，不需要额外搭配多级减速齿轮，能大幅压缩整套传动机构的体积。

　　从结构设计思路来说，这款蜗杆采用整体式轴齿一体结构，没有做齿圈与轴的分体装配设计，避免了装配带来的同轴度误差，两端光轴段是直接适配深沟球轴承的安装位，轴径公差需要按照基孔制配合要求设定，保证轴承内圈与轴的过盈量在合理区间，既不会因为过盈太小出现跑内圈的问题，也不会因为过盈太大导致轴承装配时内圈胀大、预紧力异常升高。齿段部分的螺旋齿面采用渐开线齿形建模，齿面粗糙度的设计要求要匹配低速重载或者中速轻载的不同工况，如果是用在频繁正反转的分度机构里，齿侧间隙需要控制在更小的范围，避免反向传动时出现空程误差，影响定位精度。

　　安装边界方面，这款蜗杆的总长、齿段长度、两端轴伸长度都需要和减速箱的内腔尺寸匹配，轴端的倒角设计要方便轴承、密封件的装配，不会在压装过程中刮伤油封唇口或者轴承保持架。齿段的导程角设计直接决定了传动效率和自锁性能，导程角越小，自锁性能越好，但传动效率会相应降低，设计时需要根据实际负载、驱动电机的功率来平衡两者的关系，不能盲目追求自锁而导致电机负载过高、发热严重。另外，轴上的台阶位置是用来做轴承内圈的轴向定位，台阶的高度要低于轴承内圈的厚度，方便后续拆卸维护时用拉马卡住轴承内圈，不会出现无法施力的情况。实际建模时还要考虑齿根的圆角过渡，避免应力集中在齿根位置，在交变负载下出现断齿失效，尤其是在频繁启停、冲击负载的工况下，齿根圆角的参数直接影响零件的疲劳寿命。
