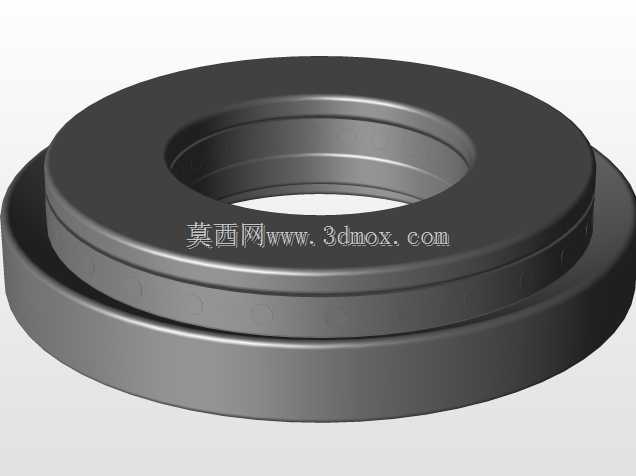

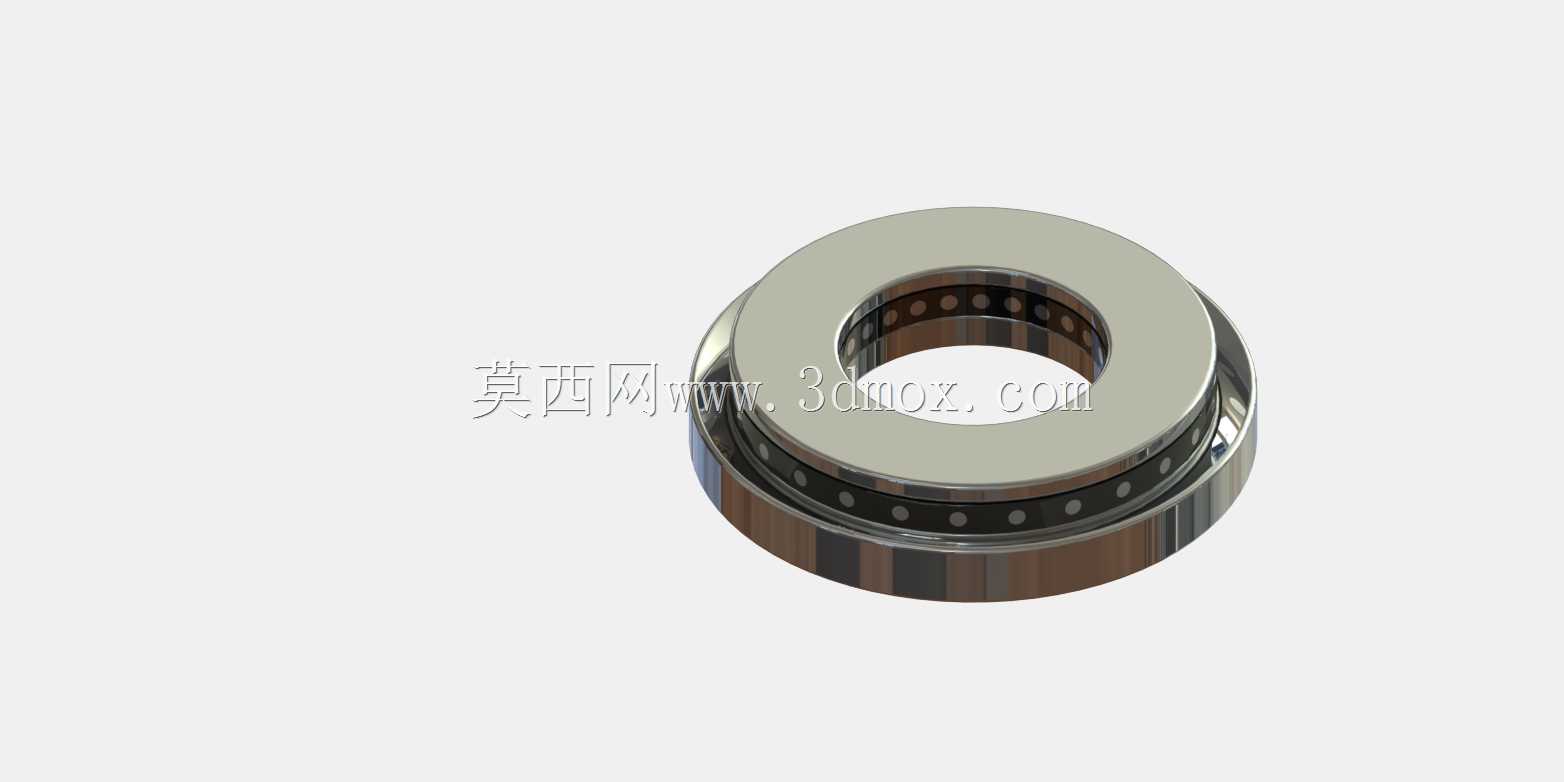

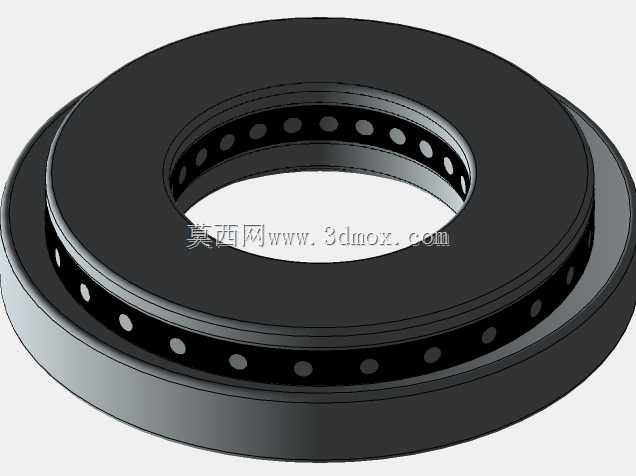

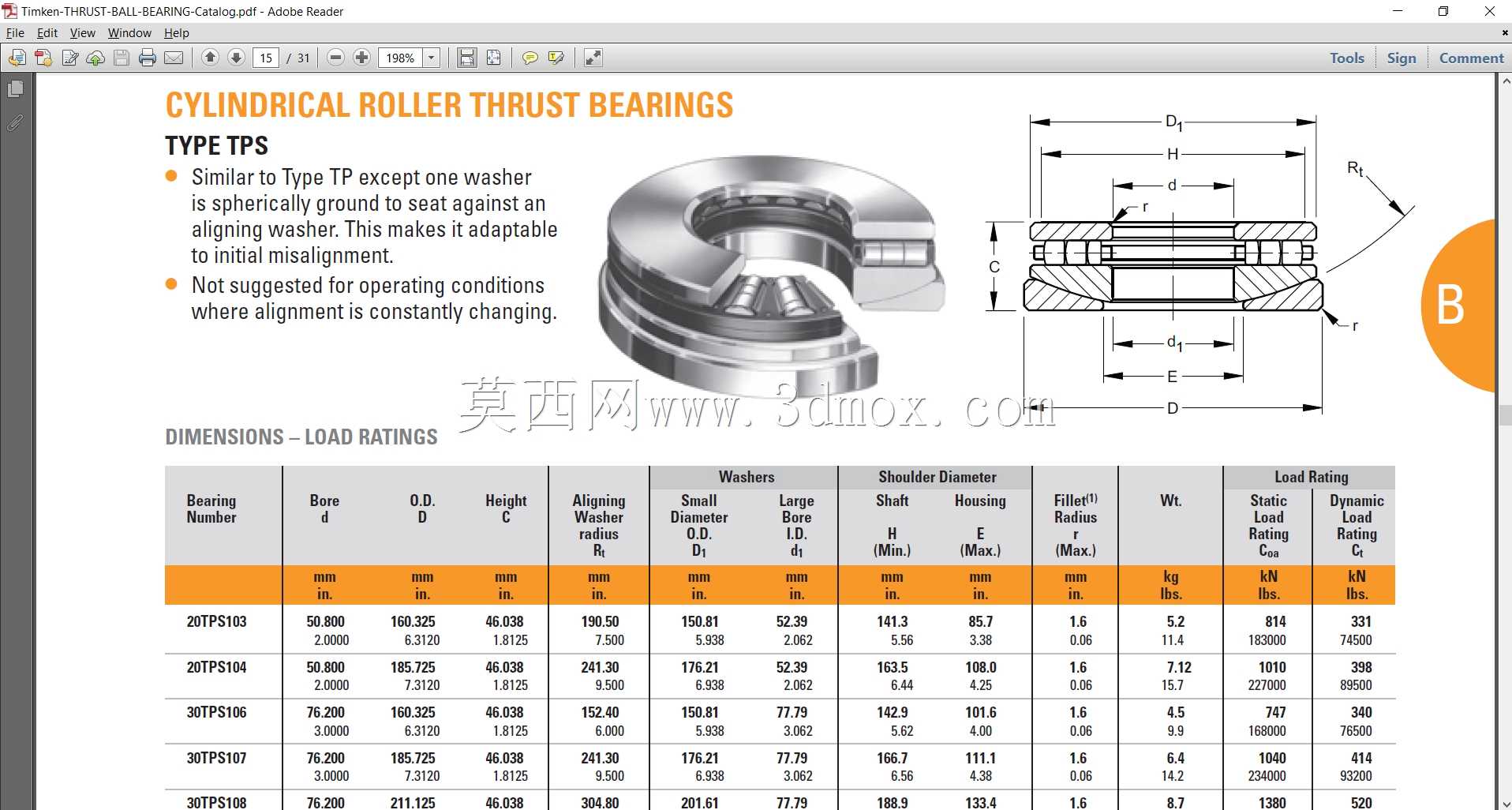

铁姆肯型TS系列圆柱滚子推力轴承结构

在重载轴向承载的传动场景中，推力圆柱滚子轴承的选型与结构合理性直接决定设备运行寿命，这款铁姆肯型TS结构的圆柱滚子推力轴承，内孔尺寸适配152.4mm的安装轴径，主要用于承受单向轴向载荷，无法承担径向负载，常见于重型机床主轴轴向定位、大型减速机低速级轴向支撑、工程机械回转机构轴向限位、船舶推进轴系止推位置等需要承载大轴向力的工况场景。从结构设计来看，该轴承采用分离式结构，轴圈、座圈与滚子保持架组件可独立拆分，安装时无需额外调整预紧量，适配的安装轴肩与座孔挡肩有明确的高度边界，安装过程中需保证轴圈与轴的配合过盈量符合设计要求，座圈与轴承座孔采用间隙配合，避免因安装同轴度偏差导致滚子偏载，加剧滚道磨损。滚子采用圆柱式滚动体，相比推力球轴承，线接触的承载形式具备更高的额定动载荷，在相同安装尺寸下可承受的轴向载荷提升40%以上，适合低速重载、有冲击载荷的工作场景，保持架采用兜孔式结构，将每颗滚子均匀分隔，避免滚动体之间直接摩擦产生热量与磨损，同时保证滚子在运转过程中始终保持正确的姿态，不会出现歪斜卡滞的问题。设计过程中，滚道的平面度、滚子的圆柱度公差控制在微米级，轴圈与座圈的滚道平行度直接影响轴承运转的平稳性，若平行度超差，会导致局部滚子载荷集中，出现早期点蚀失效。安装边界方面，该轴承的轴向安装尺寸需预留足够的压紧空间，轴端锁紧螺母的压紧力需均匀作用在轴圈端面上，不能直接压在保持架或滚子上，座圈与轴承座的安装面需保证足够的平面度，避免因安装面凹陷导致座圈变形，影响滚子与滚道的接触状态。在实际设备维护中，这类轴承的润滑通常采用脂润滑或者油浴润滑，低速工况下优先选用极压锂基脂，注脂量需控制在轴承内部空腔的1/3到1/2，过量注脂会导致运转过程中温升过高，加速润滑脂老化失效；高速工况下则采用循环油润滑，带走运转产生的热量同时带走磨损产生的金属碎屑，延长轴承使用寿命。建模过程中，所有滚动体的排布严格遵循轴承设计的等距原则，保持架的兜孔间隙预留合理，既保证滚子可以灵活转动，又不会出现过大的窜动量，轴圈与座圈的倒角尺寸符合安装避让要求，避免与轴肩、座孔挡肩的圆角发生干涉，整体结构完全适配对应安装尺寸的轴系设计需求，可直接用于设备装配的干涉检查、载荷仿真分析以及装配工艺模拟环节。
