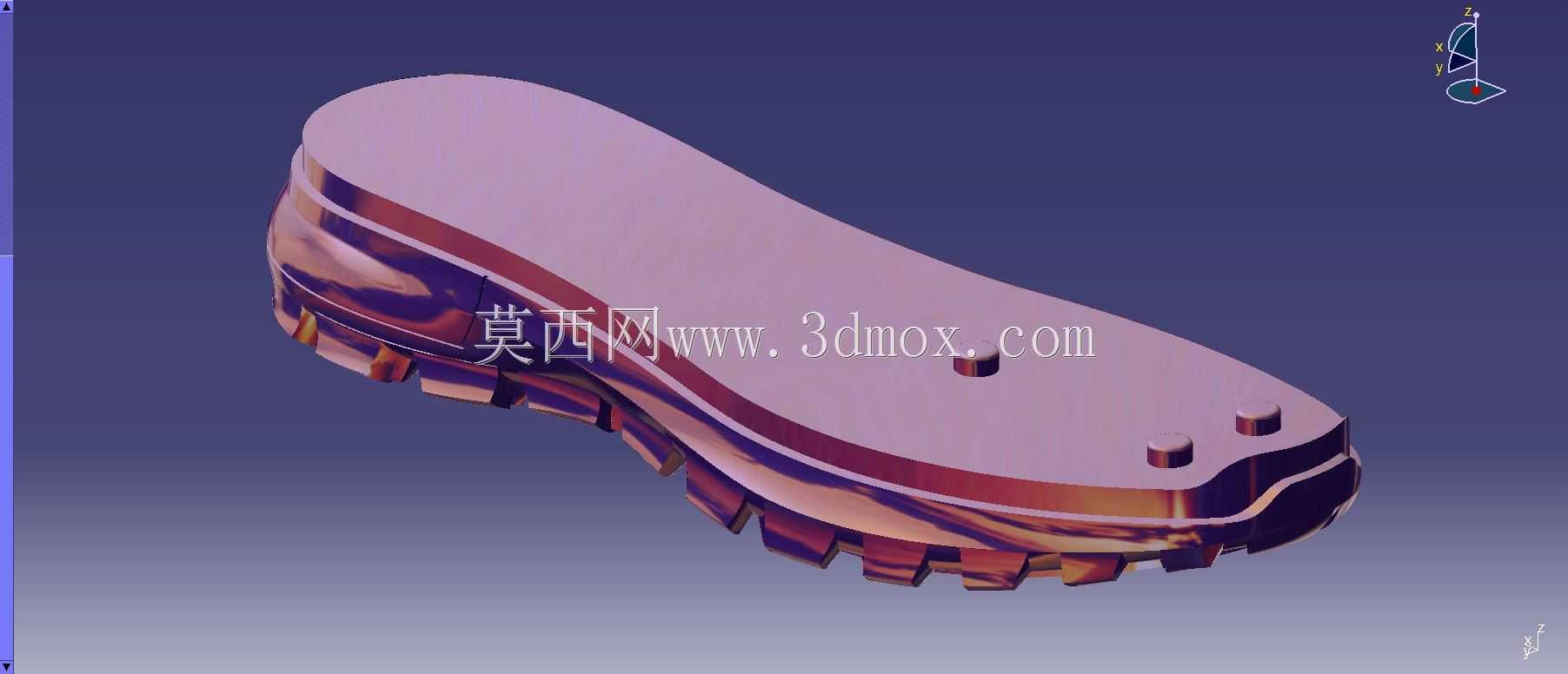

防滑耐磨工装鞋底结构三维数模

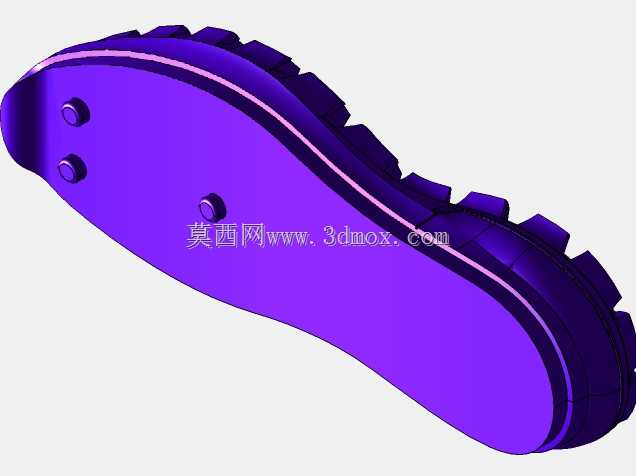

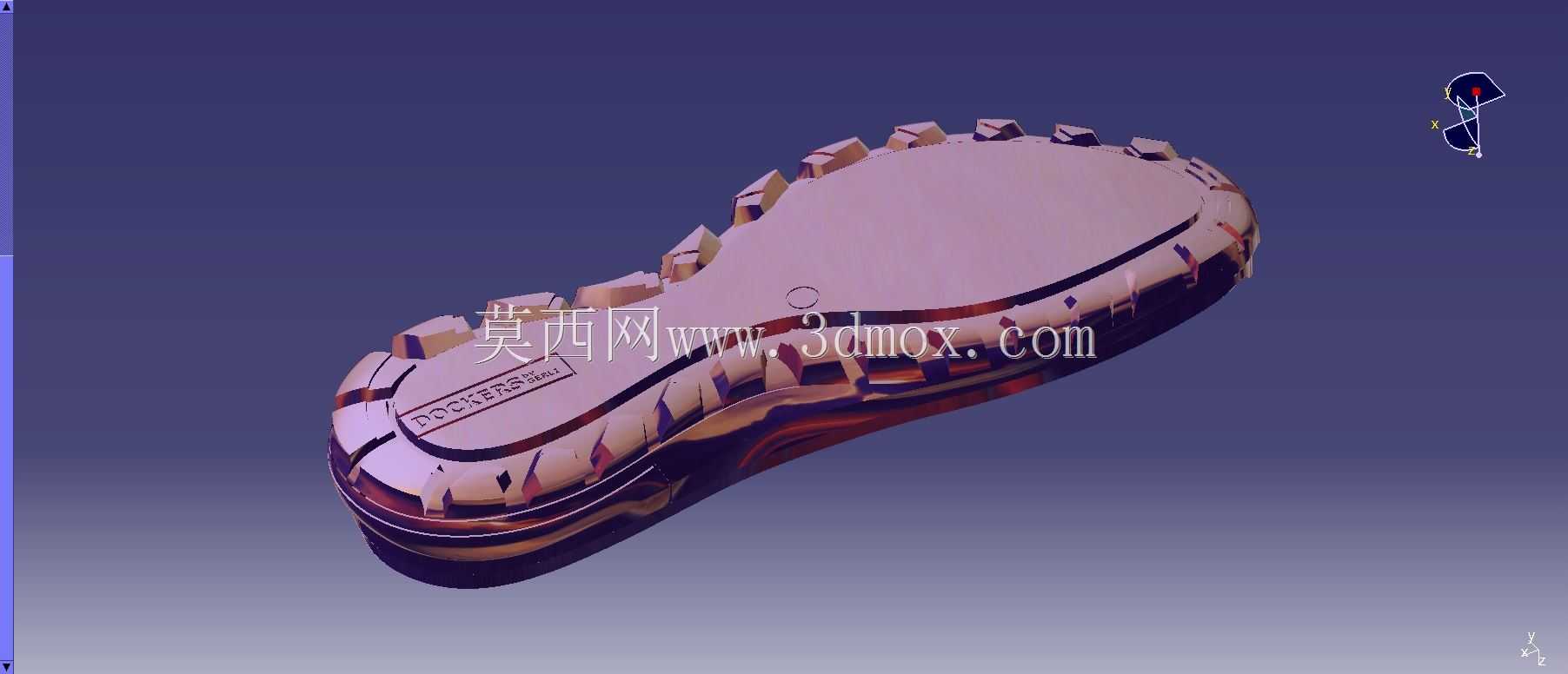

这款鞋底结构的三维数模，还原了工装类鞋底的完整实体特征，可直接用于鞋类结构开发阶段的装配校验、开模前的结构验证工作。从实际应用场景来看，这类鞋底主要适配重载作业场景的工装鞋、劳保鞋使用，面向码头装卸、厂区巡检、户外基建等需要长时间站立、行走在粗糙硬质地面的作业环境，需要兼顾地面抓附力、长时间穿着的支撑性以及硬物硌踏时的结构强度。数模完整还原了鞋底的底部防滑齿结构，齿块采用错落排布的块状设计，边缘做了斜切过渡处理，在接触粗糙水泥地面、带油污的作业地面时，齿块可以产生足够的形变空间嵌入地面微小凹凸，避免行走过程中出现打滑；同时齿块的排布避开了脚掌主要受力弯折区，在行走弯折时不会因为齿块硬度过高产生硌脚的问题，也能减少弯折位置的应力集中，提升鞋底的耐弯折寿命。鞋底上表面预留的三个定位凸台，是用于和鞋中底、鞋面做装配定位的结构，凸台的高度、直径都匹配常规工装鞋的胶粘+铆接复合装配工艺，在鞋面和鞋底压合工序中，凸台可以卡入中底预设的定位孔内，避免压合过程中鞋面和鞋底出现错位，保证装配尺寸的一致性，减少后续修边的工序工作量。从设计思路上看，这款鞋底的侧围做了加高的围边结构，围边厚度从底部到上沿逐步收薄，既可以在脚面受到侧向碰撞时提供足够的支撑防护，也不会因为侧围过硬影响脚踝的正常活动；鞋底的整体弧度贴合人体脚掌的自然足弓曲线，足弓位置做了内凹的支撑结构，长时间站立时可以分散足弓位置的压力，降低作业人员的足部疲劳感。数模的安装边界完全匹配常规42码工装鞋的尺寸规范，鞋底总长、前掌宽度、后跟宽度以及腰窝位置的收窄尺寸，都符合国内成人鞋码的尺寸公差要求，在和同码数的鞋楦、鞋面数模做装配时，不会出现干涉或者配合间隙过大的问题；底部齿块的深度控制在合理区间，既保证足够的抓地力，也不会因为齿槽过深导致卡入碎石、杂物难以清理，同时齿块的根部做了圆角过渡，避免长期受力后出现齿根断裂的问题。整个数模的实体特征完整，没有破面、缺失的曲面，可以直接导入各类三维软件做结构调整，比如调整软硬度对应的壁厚、修改防滑齿的排布适配不同作业场景，也可以直接导出用于模具加工的刀路文件，缩短鞋类产品的开发周期。
