精密注塑成型模具三维结构设计

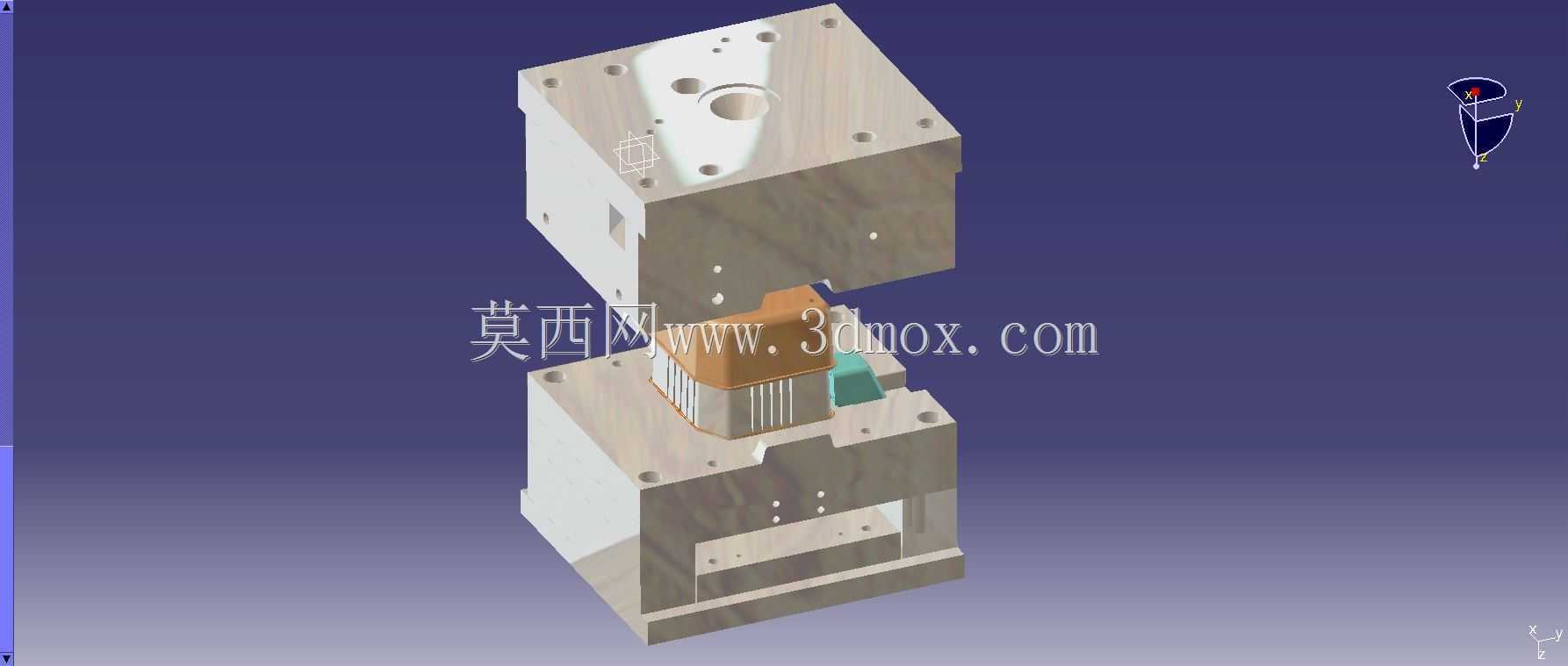

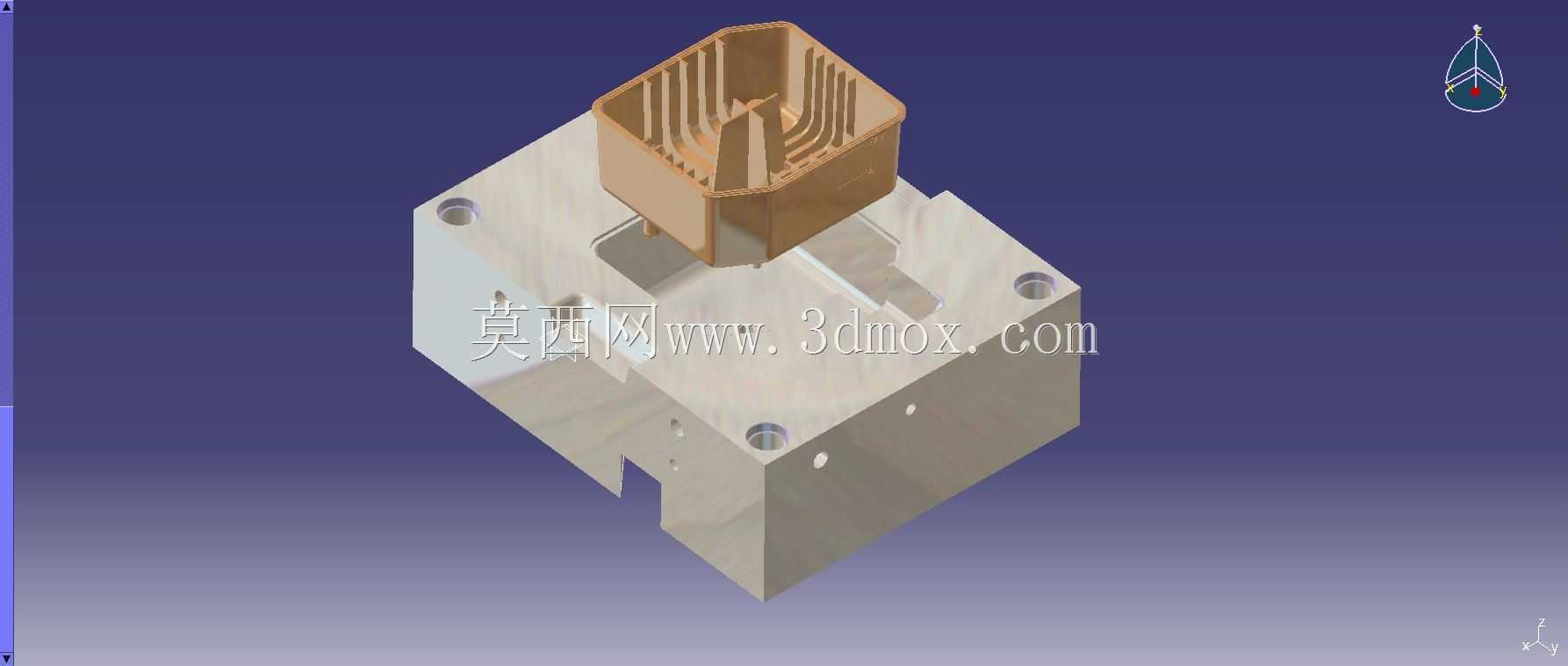

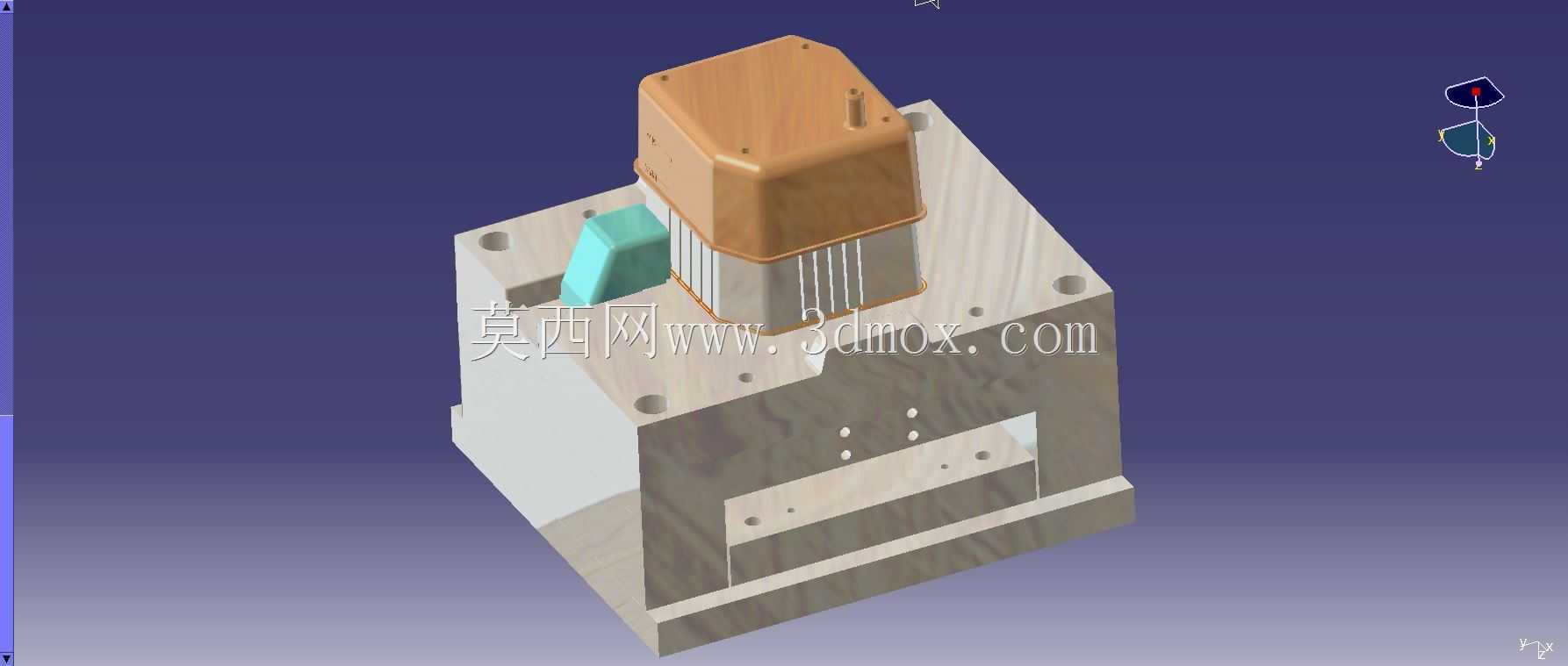

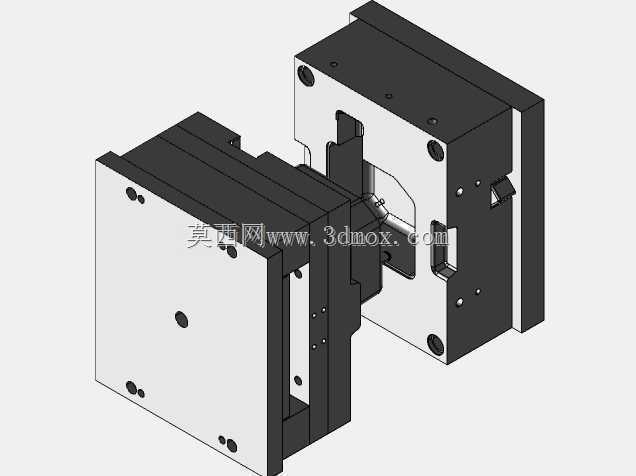

　　这套注塑成型模具的结构设计，完全围绕量产场景下的注塑工艺需求搭建，日常应用在消费电子外壳、小型家电结构件、日用塑胶配件的批量生产环节，适配卧式注塑机的安装接口，可直接匹配常规吨位注塑设备的锁模、射胶行程参数。从结构拆分来看，上下模架采用标准模坯改制，定模侧整合了浇口套、定位环与型腔镶件，动模侧设置了顶出机构、型芯镶块与冷却回路预留位，合模时的贴合面做了0.02mm精度的止口定位，避免射胶过程中出现飞边、跑料的问题。设计阶段优先考虑了量产中的脱模顺畅度，型芯部分的脱模斜度控制在1°到1.5°区间，针对产品内侧的卡扣结构，预留了斜顶抽芯的安装空间，不需要额外增加复杂的侧抽芯滑块就能完成倒扣结构的脱模，既压缩了模具的整体制造成本，

　　也减少了生产过程中抽芯结构故障的概率。冷却回路的排布沿着型腔、型芯的轮廓走形，距离成型面的距离保持在15mm到20mm的均匀区间，避免出现冷却不均导致的产品翘曲、缩痕问题，进出水接口设置在模架的同一侧，方便生产现场的水管接驳，减少管路排布的杂乱程度。从安装边界来看，模具的长宽尺寸适配200吨到260吨卧式注塑机的哥林柱间距，总厚度满足设备的最小模厚要求，顶出孔的位置与注塑机的顶杆位置完全对应，不需要额外加装顶出转接板就能直接上机使用。浇口采用侧浇口结构，设置在产品的非外观面位置，后续浇口去除的工作量小，不会在产品外观面留下明显的浇口痕迹，适配外观要求较高的塑胶件生产需求。导向部件采用标准导柱导套配合，

　　导柱的有效长度超出型芯最高面20mm以上，合模过程中导柱先进入导套完成定位，避免型芯与型腔发生碰撞损坏。排气槽开设在型腔的填充末端，深度控制在0.02mm，既可以顺畅排出型腔内的空气，避免产品出现烧焦、缺胶的问题，也不会因为排气槽过深导致飞边产生。整套模具的结构拆分充分考虑了加工便利性，所有成型镶件都采用独立挂台固定，后续生产中如果出现局部磨损，可以单独更换镶件，不需要整体报废模架，降低了模具的后期维护成本。顶出系统采用圆顶针排布，顶针位置设置在产品的筋骨位、柱位等结构强度较高的位置，避免顶出过程中产品出现顶白、顶穿的问题，顶针的配合间隙控制在0.01mm以内，既保证顶针滑动顺畅，也不会出现漏胶的问题。在实际生产场景中，

　　这套模具可以适配PP、ABS、PC等常用热塑性塑胶材料的成型，成型周期可以控制在25秒到35秒区间，满足中小批量塑胶件的量产效率要求。设计过程中也预留了传感器安装位，可以根据生产需求加装模温传感器、压力传感器，接入注塑机的生产监控系统，实时监测成型过程中的参数波动，提升产品成型的良品率。上下模架的边角都做了倒角处理，避免模具吊装、安装过程中出现磕碰划伤，也减少了现场操作人员的安全隐患。所有紧固螺丝的排布都避开了冷却回路、顶针孔的位置，避免加工过程中出现钻穿螺丝孔导致的漏水、顶针干涉问题。
