便携式塑料燃油容器结构设计方案

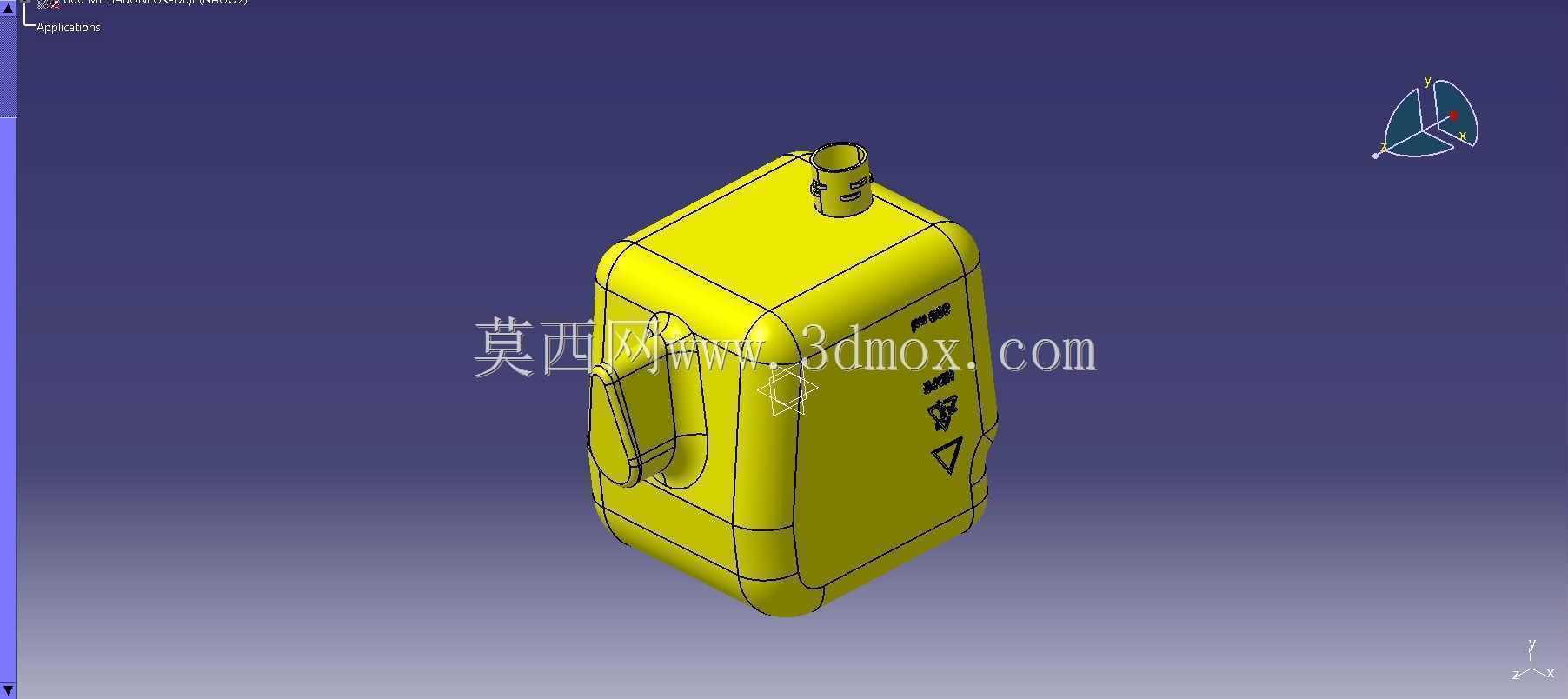

　　该款便携式储液容器主要面向户外作业、小型动力设备应急补油、短途备用燃油携带场景，可适配园林机械、小型发电机组、摩托艇等对小容量燃油携带的需求，解决零散作业场景下无固定储油设施、大容积油桶携带不便的痛点。从结构设计逻辑来看，整体采用近似长方体的圆角过渡壳体，棱边全部做R角处理，一方面避免注塑成型过程中应力集中导致的壳体开裂问题，另一方面降低运输、携带过程中磕碰造成的破损概率，同时圆角结构也能减少注塑时的熔体流动阻力，提升充模效率，降低成型缺陷率。壳体顶部设置一体化成型的加注口结构，加注口带有外螺纹结构，可匹配标准密封旋盖，加注口根部做加厚凸台处理，提升与盖体配合的密封可靠性，避免携带过程中燃油渗漏；

　　加注口旁侧设计有集成式的透气结构预留位，可在加注燃油时平衡容器内外气压，避免加注过程中出现燃油喷溅、断流的问题。容器侧面设计有内凹式的一体化手持握把，握把区域做贴合手掌弧度的曲面处理，握把与壳体主体采用一体化注塑成型，无额外拼接结构，避免拼接缝带来的渗漏风险，同时握把内凹深度经过人机工程校核，成年男性单手握持时可完全施力，提拿、倾倒过程中不易打滑。壳体表面预留有标识模刻区域，可直接在注塑时成型燃油类型标识、警示标识，无需后续粘贴标签，避免标签在燃油接触、户外暴晒环境下脱落失效。从安装与尺寸边界来看，整体外轮廓尺寸控制在可放入常规车载储物格、工具箱的范围内，壳体壁厚采用均匀化设计，整体壁厚维持在2.5-3mm区间，

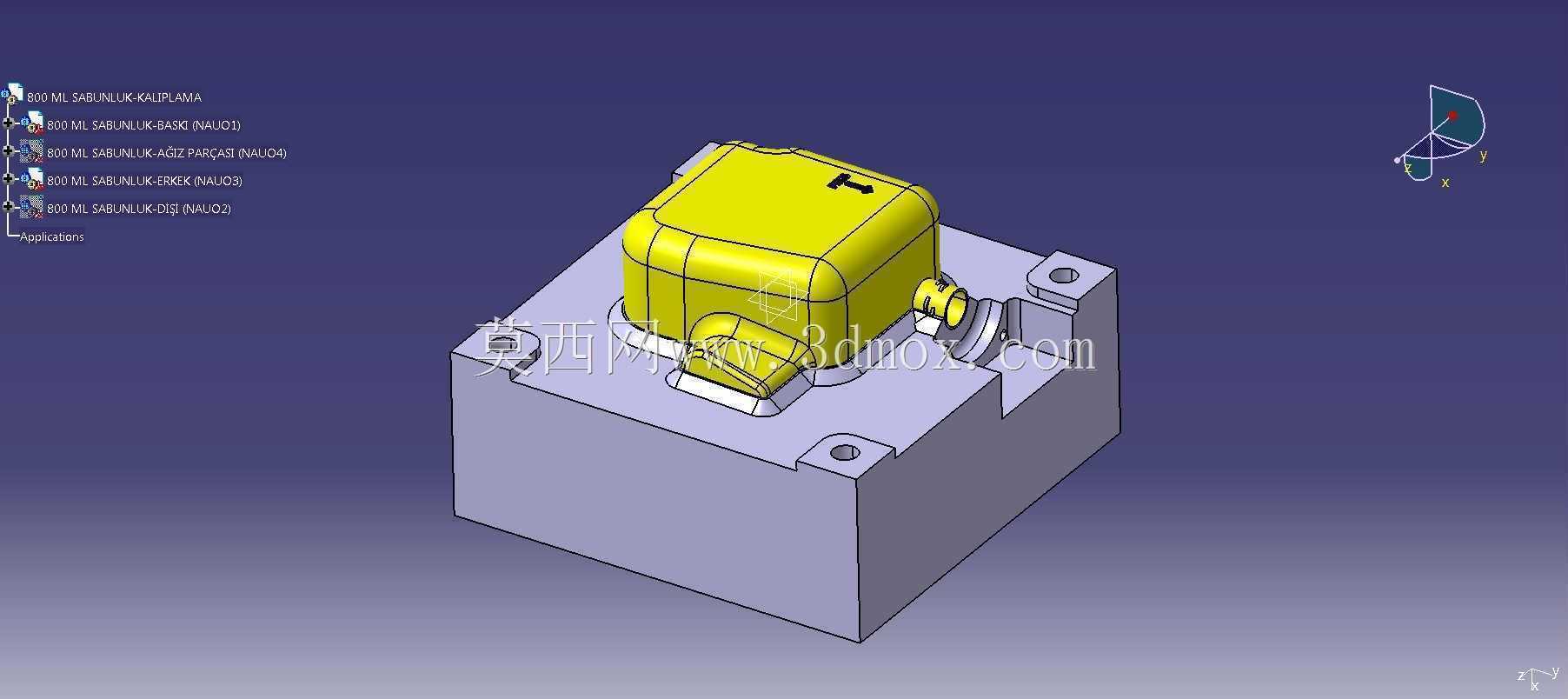

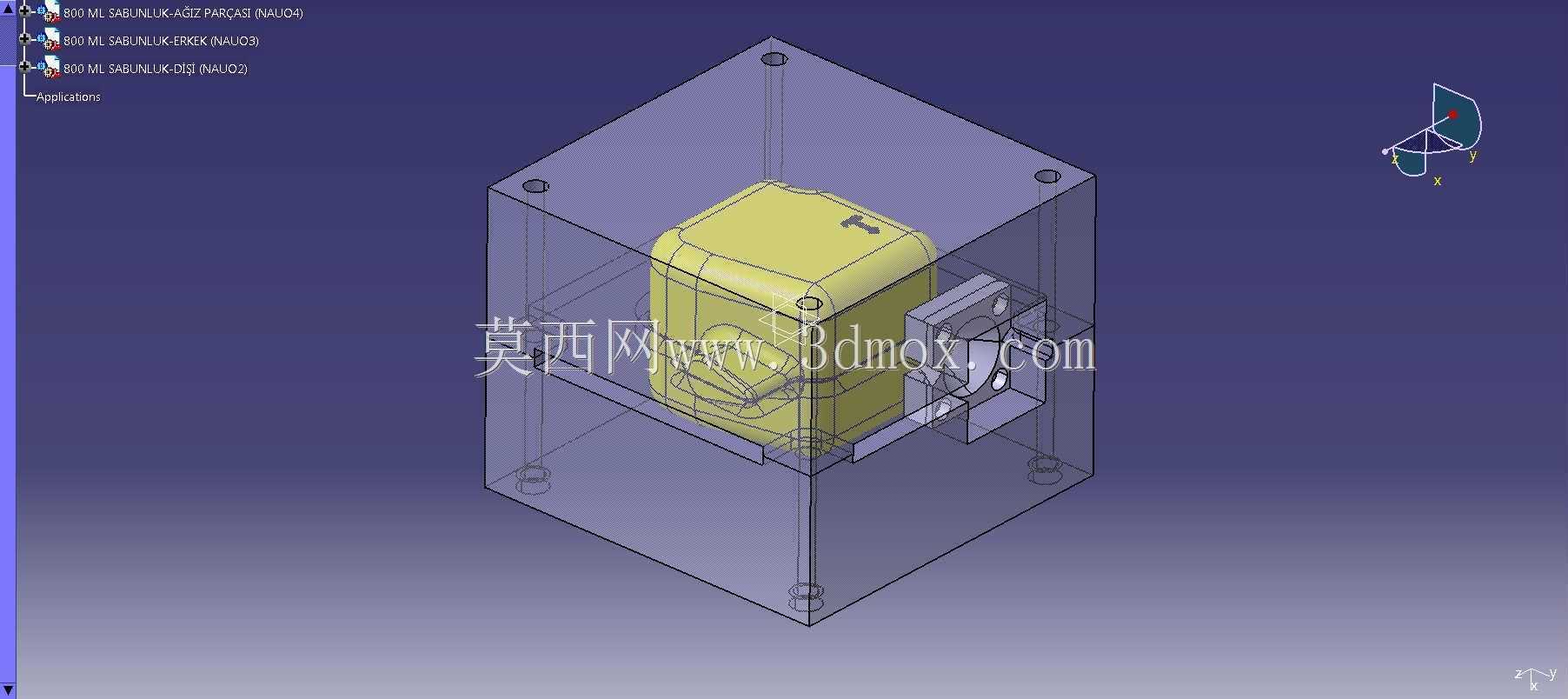

　　转角处做壁厚渐变处理，避免注塑成型时出现缩痕、翘曲问题；壳体底部设计有网格状加强筋结构，既可以提升底部的抗冲击能力，放置在不平整地面时也能提升放置稳定性，同时加强筋结构可减少壳体整体的用料量，在保证结构强度的前提下降低单件重量。倾倒口的位置设计在壳体顶部边角处，倾倒时可形成稳定的液流，不会出现沿壳体外壁流淌的挂液问题，握把位置与倾倒口的相对位置经过力矩校核，单手握持倾倒时施力角度符合人体操作习惯，长时间持握倾倒不易产生疲劳感。壳体的分型面设置在壳体最大轮廓处，便于注塑模具的开模、脱模，侧面的标识区域、握把结构全部设计在模具开模方向的可成型范围内，无需额外的侧抽芯结构即可完成成型，可有效降低模具加工成本与成型生产时的故障率。

　　密封结构方面，加注口的螺纹精度按照密封管螺纹的公差要求设计，配合旋盖内的密封垫圈，可实现倒置、颠簸状态下的无渗漏，满足户外携带的密封要求；壳体整体采用耐燃油腐蚀的塑料材质设计，结构上避免出现直角、尖角等易残留积液的区域，长期使用后不会出现积液残留导致的材质老化加速问题。
