双腔活塞注塑成型模具结构设计

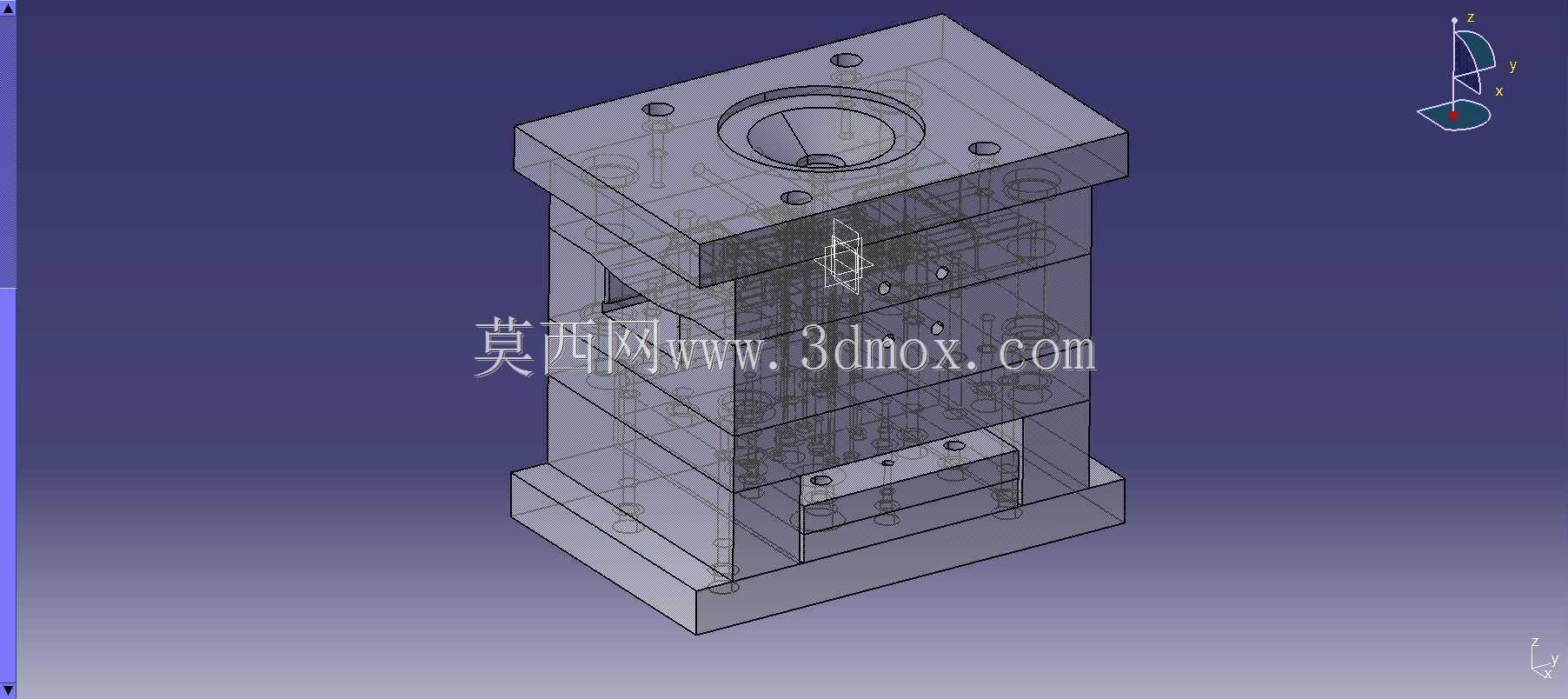

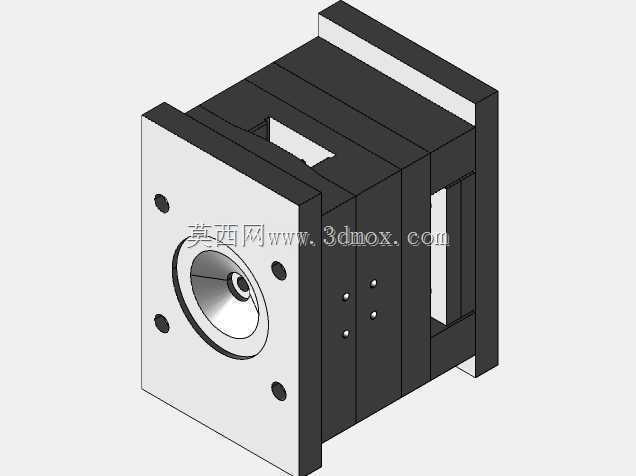

　　这套模具针对小型活塞类塑胶零件的批量注塑生产开发，适配卧式注塑机安装使用，日常生产场景覆盖通用机械塑胶配件、小型液压气动元件配套活塞件的成型作业，单模次可完成两件活塞的同步注塑成型，能有效平衡生产节拍与单件成型能耗，适配中小批量订单的柔性生产需求。从结构布局来看，模架采用标准两板模结构，上下模座通过四角布置的导柱导套实现合模导向，导向部件选用高碳铬轴承钢材质，配合间隙控制在0.02mm以内，可承受长期往复开合模的磨损，避免合模错位导致的型腔啃伤、产品飞边超差问题。模座上预留的安装孔位完全适配常规120吨级卧式注塑机的模板装夹尺寸，定位圈与注塑机射嘴中心的同轴度公差控制在0.015mm范围内，安装时无需额外加工适配垫板，

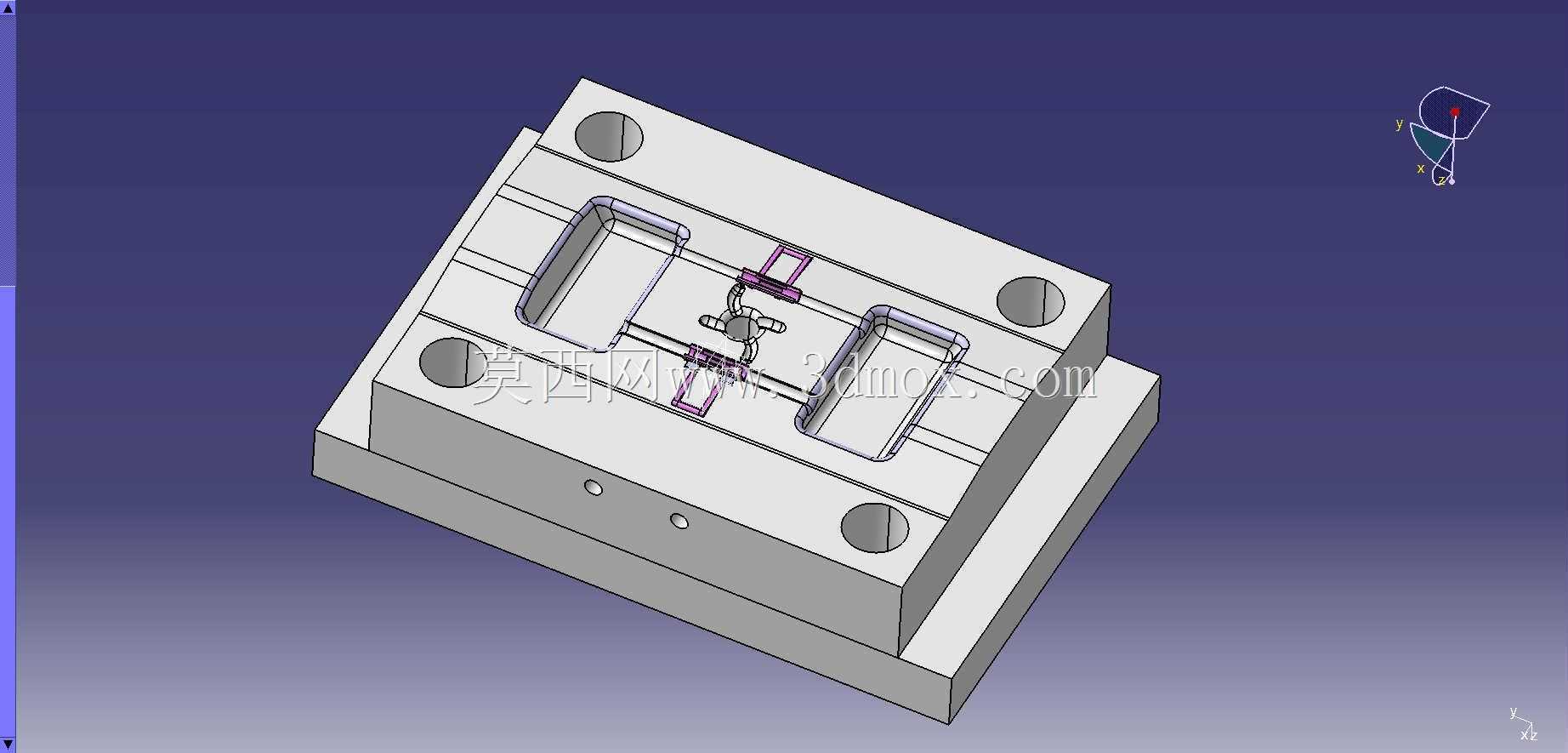

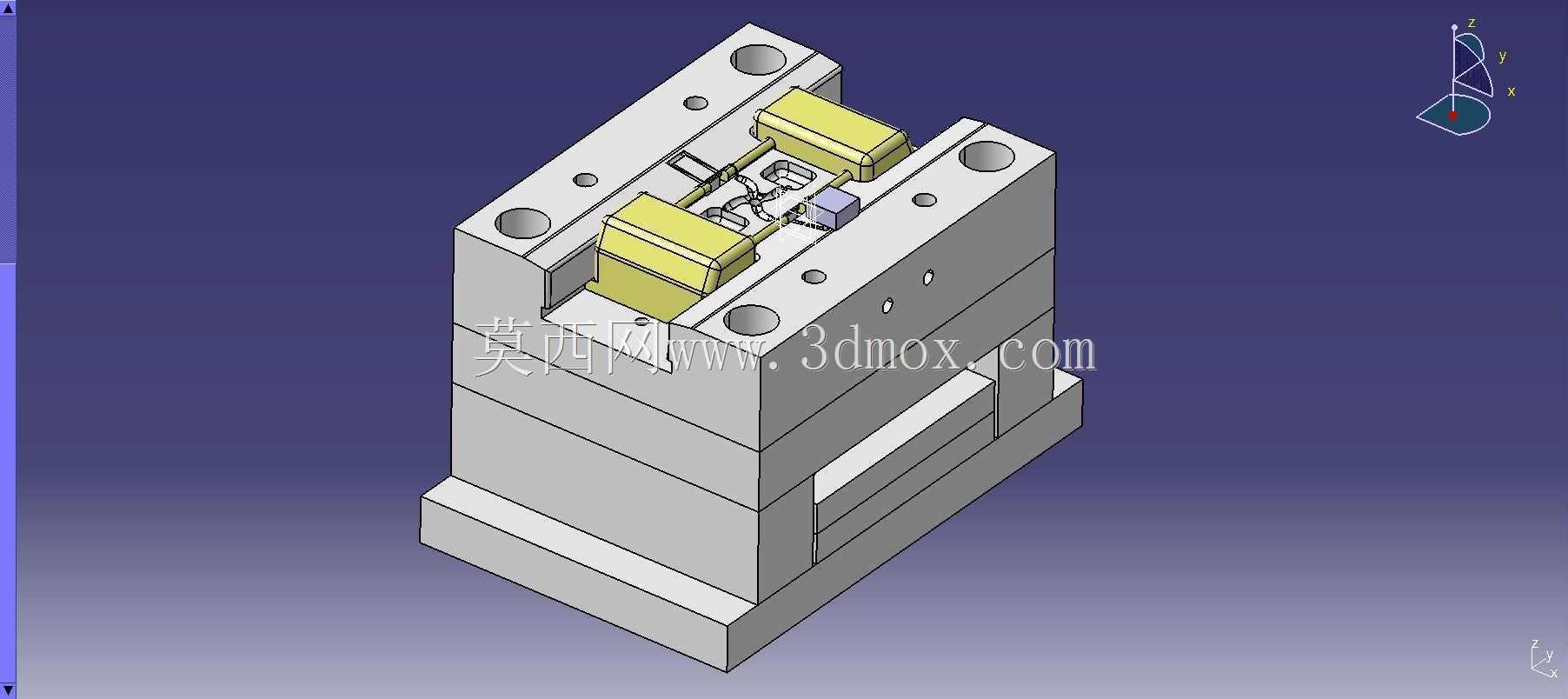

　　可直接完成上机装夹调试。浇注系统采用侧浇口进料布局，流道开设在分型面上，熔融塑胶从主射嘴进入后经分流道均匀分配至两个型腔，浇口位置选在活塞零件的非配合端面，成型后去除浇口的痕迹不会影响活塞与缸体的配合精度，流道截面采用梯形设计，既可以减少塑胶充模过程的压力损失，也能在开模时保证流道凝料顺利脱出，不会粘留在内模表面。冷却回路采用环绕式布局，在定模型腔、动模型芯内部均开设等直径冷却水道，水道距离型腔壁的距离保持在1.5倍水道直径的均匀尺寸，避免出现局部冷却不均导致的零件收缩变形，生产过程中通入25℃恒温冷却水时，可将成型周期稳定在25秒以内，零件出模时的表面温度控制在40℃以下，不会出现顶出变形、表面缩痕等缺陷。

　　顶出机构采用顶杆顶出布局，顶杆布置在活塞零件的加强筋、边缘厚壁位置，避开活塞的圆柱配合面，顶出时的受力点均匀分布，不会在零件表面留下明显顶出痕迹，也不会因局部受力过大导致零件顶穿、变形。模具的排气结构开设在分型面的型腔末端，排气槽深度控制在0.02mm，既可以顺利排出充模过程中型腔内的空气，避免零件出现烧焦、缺胶、气泡等成型缺陷，也不会出现溢料飞边问题。这套模具的内模型腔、型芯均采用预硬塑胶模具钢加工，成型表面经过抛光处理至镜面级别，成型出的活塞零件表面粗糙度可达Ra0.8，无需额外后续表面处理即可直接满足装配使用要求。在设计过程中充分考虑了日常生产的维护便利性，内模镶件采用模块化装配结构，当出现局部磨损、型腔损伤时，

　　可单独拆卸更换对应镶件，无需整套模具报废返修，能有效降低生产过程中的维护成本与停机时间。合模过程中，导向部件先完成预定位，锁模后分型面完全贴合，承受注塑过程的最大射胶压力，不会出现分型面涨开导致的飞边问题；开模时动定模先从分型面处分开，流道凝料随动模侧移动，待开模行程达到设定值后，顶出机构动作将成型好的活塞零件与流道凝料同步顶出，完成一个生产循环。整套结构没有复杂的抽芯、脱螺纹等特殊机构，结构简单可靠，对注塑机参数调试的容错率较高，普通注塑作业人员经过简单培训即可完成上机操作与日常生产维护，适配多数中小型塑胶加工厂的生产条件。
