带透明视窗的方形注塑模具结构设计

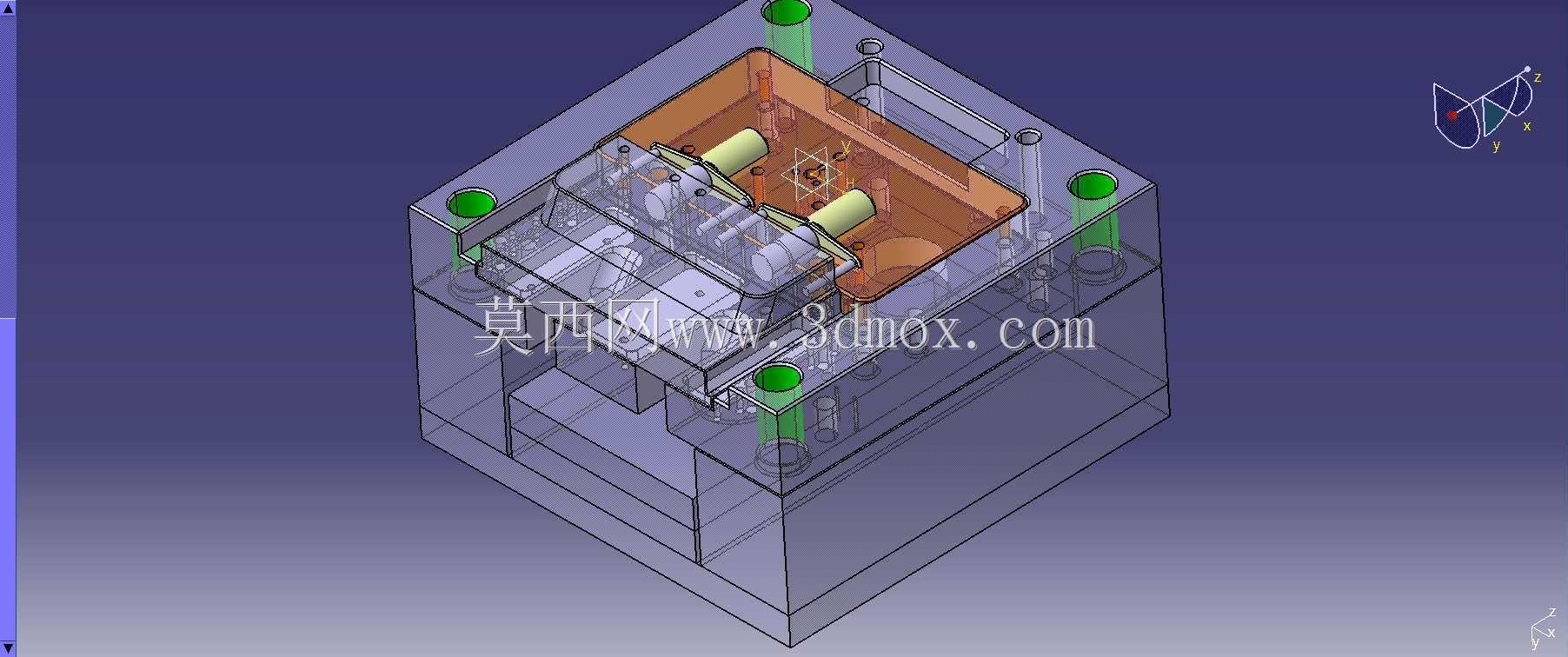

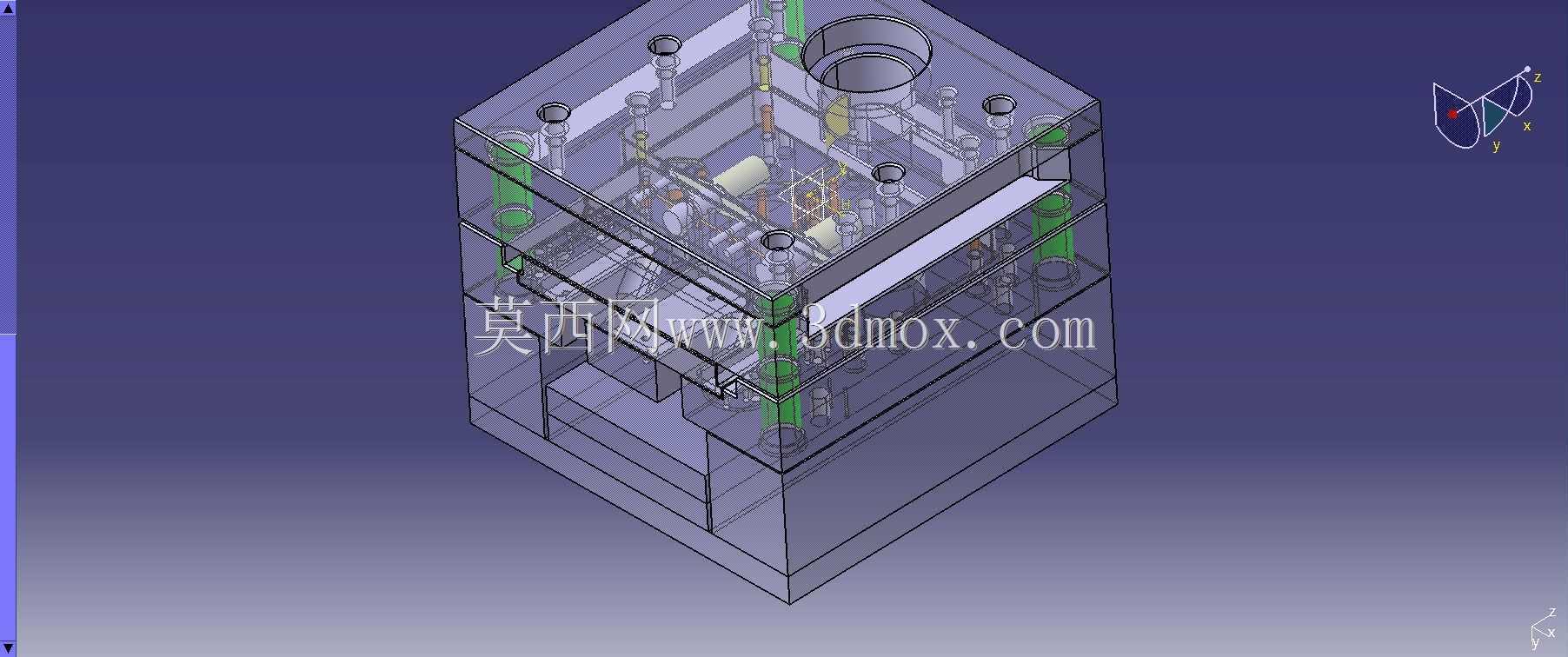

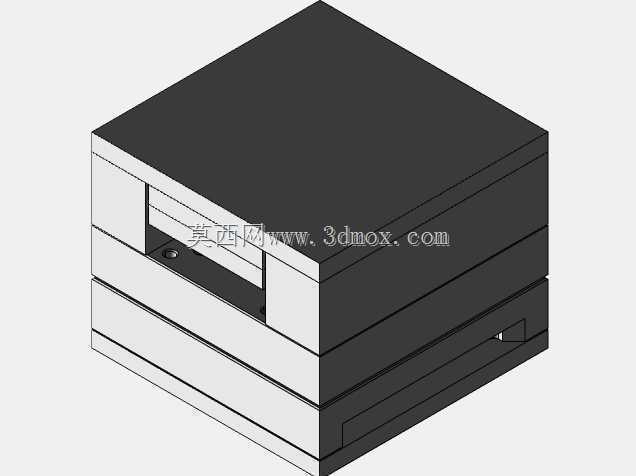

　　这套模具结构针对中小型带内凹特征的塑料壳体类零件开发，日常量产场景中多用于消费电子外壳、小型家电结构件、工业仪器防护壳这类对成型精度、外观面质量有稳定要求的塑件生产，适配卧式注塑机的常规装夹规格，模架整体采用标准龙记模架的尺寸基准，长宽方向预留足够的码模槽位置，厚度方向匹配120吨到180吨锁模力区间的设备容模要求，安装时无需额外改装机台压板位置，可直接适配车间现有量产机台的装夹参数。从结构设计逻辑来看，这套模具采用两板模开模结构，分型面沿着塑件最大轮廓线设置，避免了侧向抽芯结构的冗余设计——塑件内侧的卡扣特征通过斜顶结构实现脱模，斜顶的倾斜角度控制在6度以内，既保证开模时的顺利抽芯，也避免斜顶角度过大导致的运动卡滞、磨损过快问题。

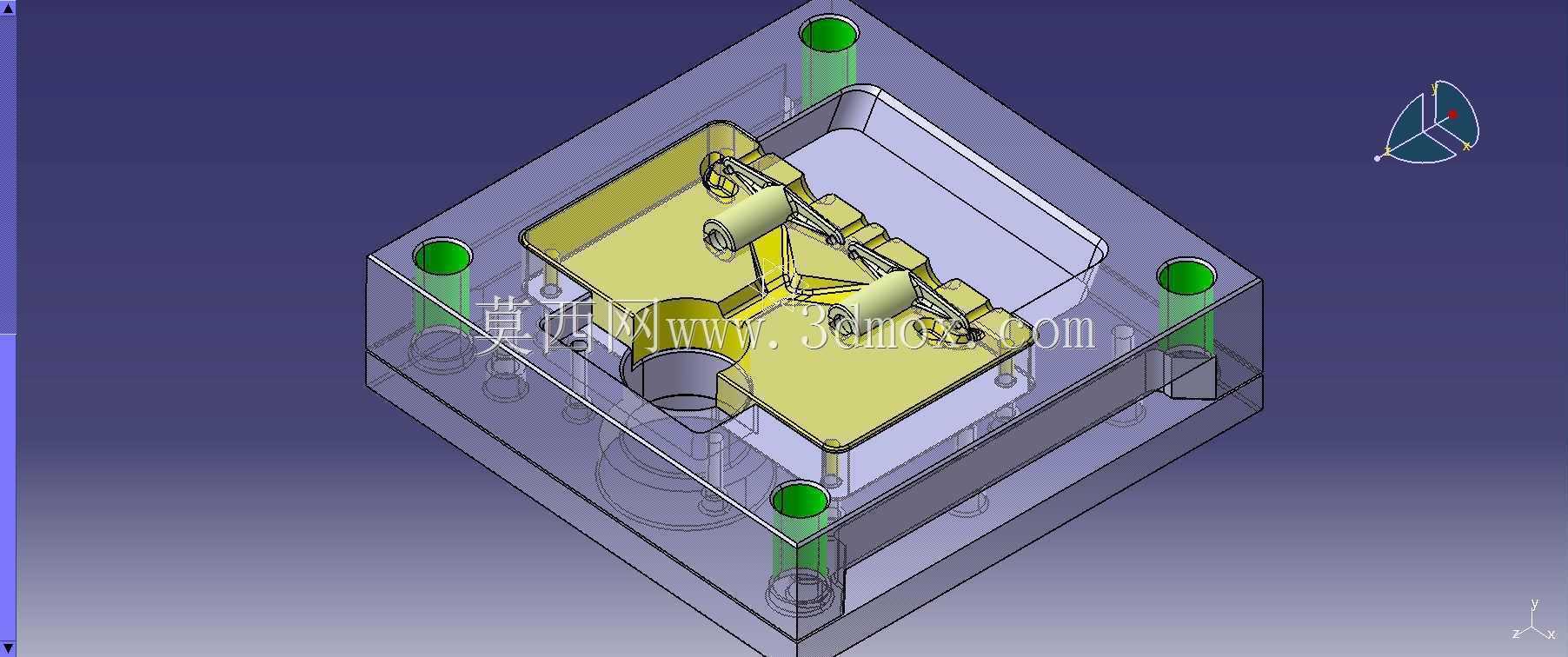

　　模架四角设置的导柱导套采用SUJ2轴承钢淬火处理，配合间隙控制在0.02mm以内，合模时可精准定位动定模的相对位置，避免长期量产中出现型腔错位导致的塑件飞边、壁厚不均问题。型腔部分采用整体嵌入式结构，型腔型芯均选用P20预硬钢加工，成型面抛光至镜面级别，针对塑件外观面的要求，浇口设置在塑件非外观的内侧边缘，采用侧浇口进料，熔融塑料从浇口进入型腔后可沿着型腔壁平稳填充，避免喷射痕、气纹等外观缺陷，浇口尺寸经过填充模拟验证，填充时间控制在1.2秒左右，可保证型腔内各位置的填充压力均匀，减少塑件的翘曲变形量。冷却系统采用环绕式水路设计，在型腔、型芯内部均设置直径8mm的冷却水道，水道距离成型面的距离保持在15mm左右，

　　相邻水道的间距控制在25mm，保证成型过程中型腔各位置的温度差控制在5摄氏度以内，缩短塑件的冷却定型时间，提升量产节拍。模具的顶出结构采用顶针+顶块的组合顶出方式，顶针位置避开塑件的外观面与受力结构位置，顶块设置在塑件的加强筋位置，顶出时受力均匀，避免顶出过程中塑件出现顶白、顶穿的缺陷，复位杆配合弹簧实现合模前的顶出机构预复位，避免合模时顶针与型腔发生碰撞损坏。透明视窗部分的结构是这套模具的设计亮点，在定模侧对应塑件透明视窗的位置单独设置镶件，镶件采用S136钢材抛光至光学级，可直接成型出高透的视窗区域，无需后续二次加工，减少了塑件的后处理工序。这套模具在量产验证阶段，可实现连续生产10万模次无明显的成型面磨损，

　　塑件的尺寸公差可稳定控制在GB/T 14486的MT5级精度以内，适配PP、ABS、PC等常用热塑性塑料的成型需求，针对不同塑料的成型温度，只需调整冷却水路的水温与注塑工艺参数即可快速切换生产，无需改动模具本体结构。日常维护中，导柱导套、斜顶等运动部件需定期加注耐高温润滑脂，每次停机后需清理分型面的残留塑料碎屑，避免合模时压伤分型面导致飞边产生，冷却水道需定期清理水垢，保证冷却效率的稳定。
