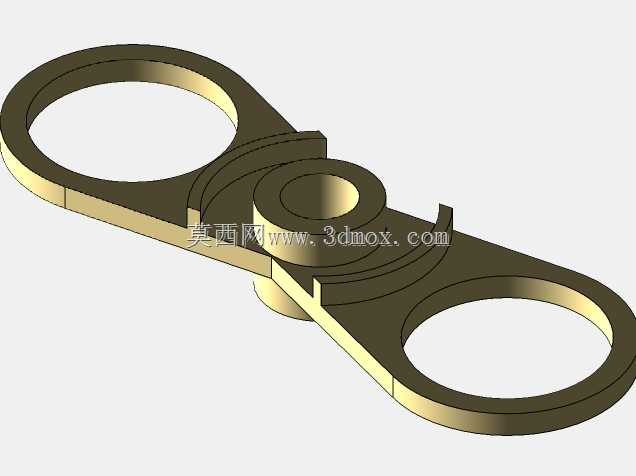

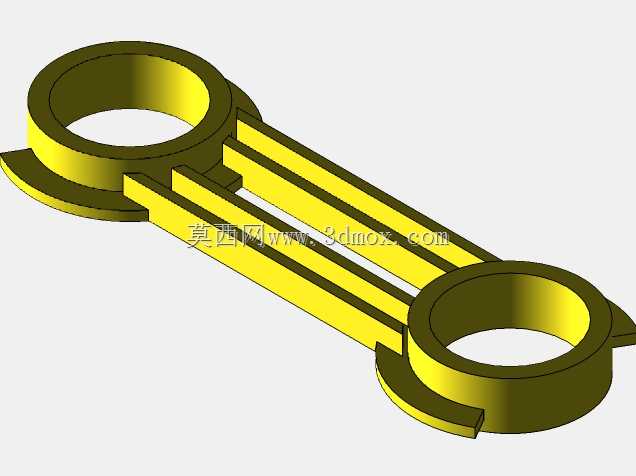

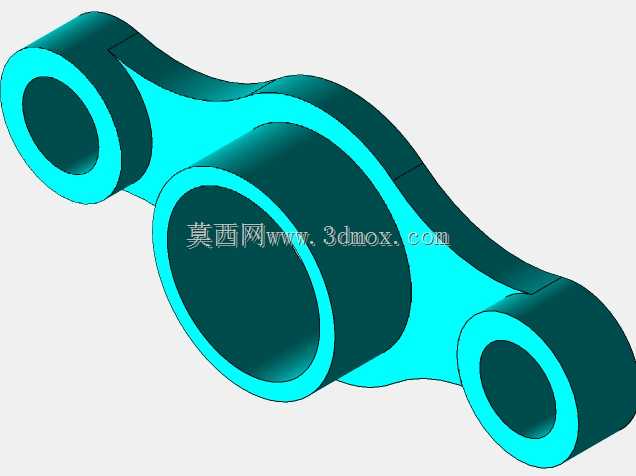

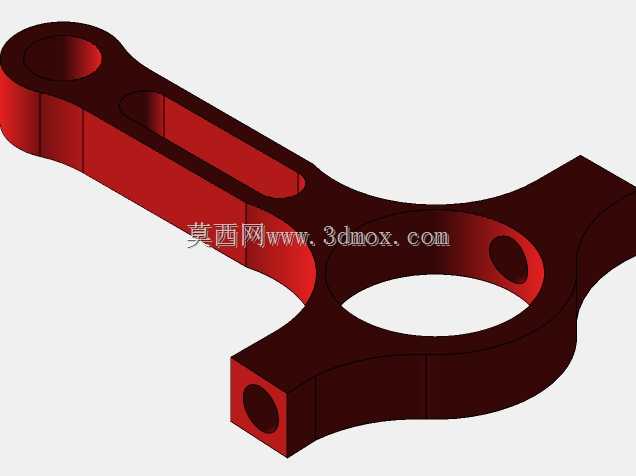

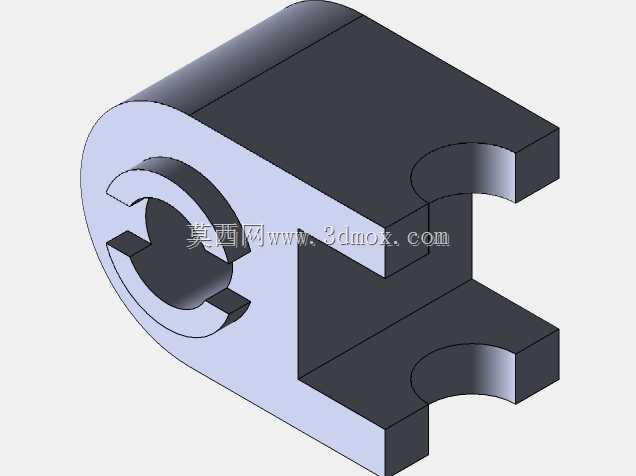

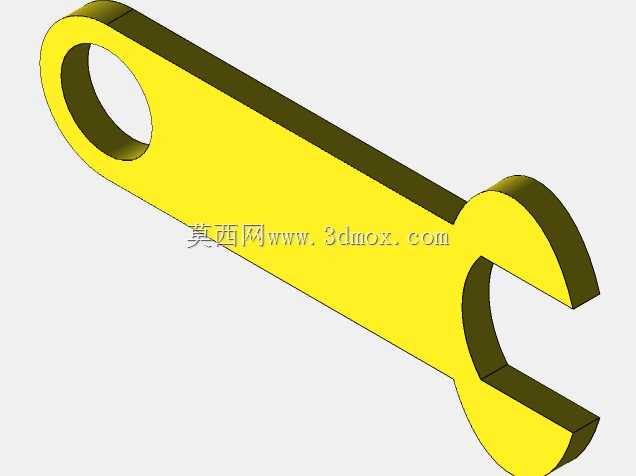

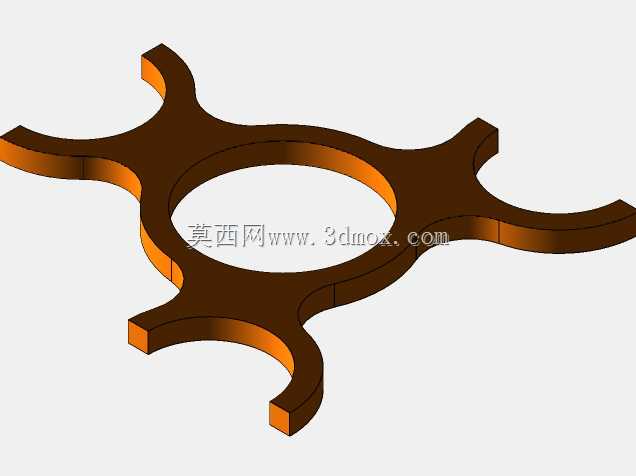

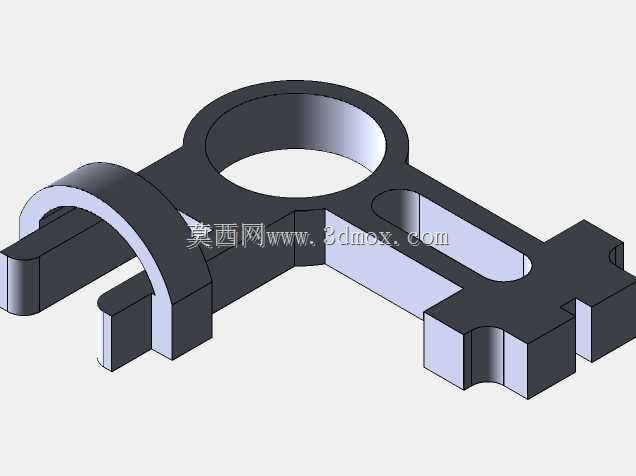

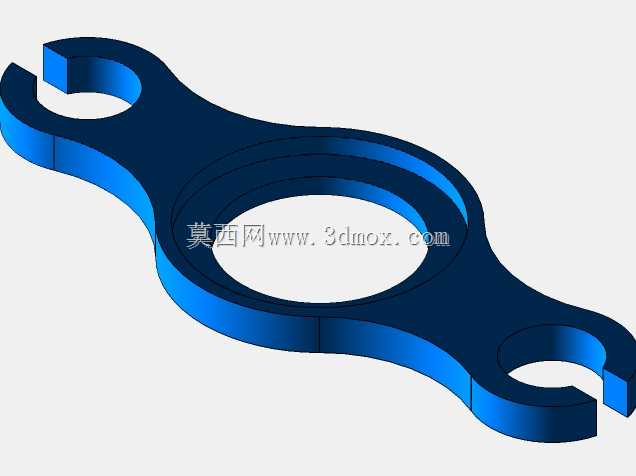

双开口环形连接扳手类五金零件结构

这类双开口带环形基座的零件，常应用在中小型工装夹具的快换锁紧环节，也可作为轻型手动工具的配套连接构件，在装配线旁的工位器具、小型设备的检修维护场景中十分常见。零件主体采用扁平式板状结构，中间的大尺寸环形通孔是核心安装定位基准，孔壁做了等厚的加厚凸起处理，既可以提升整体的抗扭刚度，也能在穿入定位销轴后避免长期转动磨损导致的孔位失圆，安装时环形面与配合基座的贴合面需要保证平面度公差控制在合理范围，避免锁紧后出现偏载应力集中。两端的开口叉口结构并非通用扳手的标准开口尺寸，而是针对特定规格的锁紧螺母、销轴端头设计的适配卡口，卡口的开口宽度做了微小的导入倒角，方便对位卡入，卡口根部做了圆弧过渡处理，避免应力集中导致长期受力后出现根部开裂的问题。从设计逻辑来看，这类零件不需要做复杂的曲面造型，核心是把控各个特征的壁厚均匀性，整体厚度保持一致的前提下，环形凸起与平板主体的衔接处做了平滑的圆角过渡，既减少了加工时的应力残留，也能在热处理环节避免厚薄不均导致的变形问题。实际建模过程中，优先绘制中间环形的基准轮廓，再延伸出两端的叉口臂结构，所有的转角处都需要匹配实际受力情况设置合理的圆角，不能为了建模省事直接做直角衔接，否则后续做有限元受力分析时会出现应力极值失真的问题，也不符合实际零件的加工工艺要求。安装边界上，零件的整体外轮廓宽度需要匹配安装工位的避让空间，两端叉口的中心距要严格对应配合件的锁紧点位间距，避免安装时出现对位偏差无法卡入的情况，平板主体的厚度要兼顾抗扭强度和安装空间的限制，过厚会增加不必要的重量，过薄则会在施加锁紧力时出现翘曲变形。这类零件在手动操作场景下，不需要承受过大的冲击载荷，因此结构设计上优先考虑操作的便捷性，环形基座除了定位作用，也可以作为手持时的受力支点，方便操作人员发力转动，两端的叉口对称布局，也能在正反两个转动方向上都实现锁紧操作，不需要调整零件的握持姿态，提升现场操作的效率。
