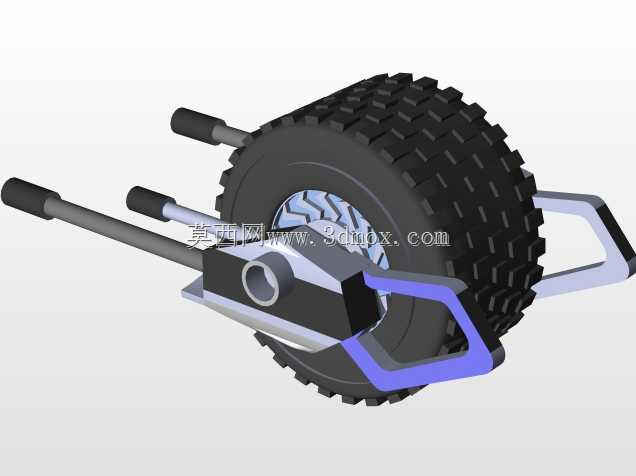

带夹持结构的越野轮胎轮组组件

这款轮组组件主要面向小型非道路移动作业装备、户外巡检机器人、短途物料转运小车的行走端设计，核心适配非铺装路面的通行需求，在碎石、泥地、浅草覆盖的复杂地面场景下能保持稳定的抓附性能，避免普通光面轮胎容易打滑陷车的问题。从结构设计逻辑来看，轮胎表面采用了块状加深的胎纹布局，每一块胎纹凸起都做了圆角过渡处理，既可以在硬质粗糙路面减少胎纹的异常磨损，也能在软质路面嵌入地表获得足够的附着力，胎体本身预留了标准的轮辋安装位，和侧边的夹持固定结构配合时，不需要额外定制转接法兰就能完成装配。两侧延伸出的夹持杆件是这套组件的设计重点，杆件采用空心圆管结构降低整体自重，端部的握持段做了防滑的加粗处理，既可以作为手动推移设备时的施力把手，也能作为轮组快拆的操作端，不需要额外工具就能完成轮组的拆装维护，适配需要频繁更换行走部件的作业场景。夹持结构和轮辋的连接部位做了限位卡槽设计，装配时卡槽会自动卡入轮辋的定位凸台，避免轮组在行进过程中出现轴向窜动，连接部位的轴孔采用了间隙配合公差，既能保证轮组转动时的顺畅度，也不会因为配合间隙过大出现行驶晃动感。从安装边界来看，这套轮组的横向安装尺寸适配宽度在120-150mm区间的设备底盘，轮体直径适配底盘离地间隙80mm以上的安装需求，夹持杆件的伸出长度可以根据实际安装需求做截短调整，不会影响轮组本身的转动性能。在实际应用中，这套组件既可以作为小型手推作业车的行走轮使用，搭配刹车结构就能实现驻停功能，也可以作为小型电动巡检设备的驱动轮使用，夹持结构上预留的安装孔位可以直接固定驱动电机的输出端，不需要额外设计电机安装支架。胎侧的防护结构采用了弯折的钣金件设计，既可以阻挡行进过程中带起的碎石溅入设备底盘，也能作为轮组的侧向防护，避免轮组侧面受到刚性撞击时出现胎侧破损、轮辋变形的问题，防护件和夹持结构采用螺栓连接，出现磕碰变形时可以单独更换，降低后期维护成本。
