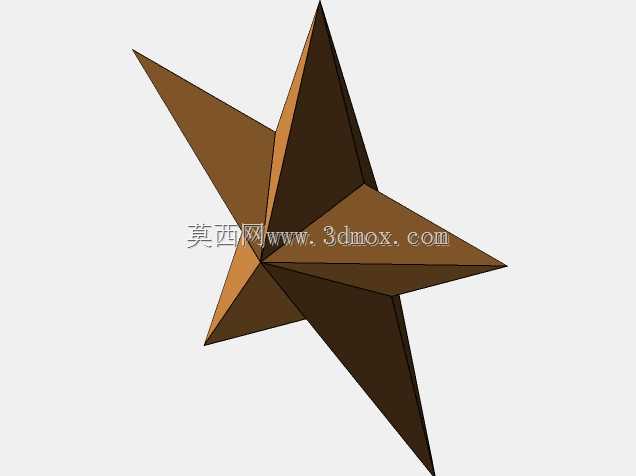

立体五角星曲面造型结构设计

这类立体星形曲面构件，常应用在装饰性机械外装、文创产品结构验证、教学实训建模案例、展会展示标识构件等场景中，不少户外设备的装饰端盖、纪念性机械摆件的主体结构也会采用这类造型做核心承载件。从实际用途来看，该构件既可以作为独立的装饰结构件，通过背部预留的安装位与设备壳体、展示基座做螺栓连接，也可以作为曲面建模的实训载体，帮助建模人员练习空间曲面放样、多实体合并、曲面加厚等核心建模操作，掌握空间对称结构的尺寸约束逻辑。

设计过程中首先要确定五个角的空间锥度，每个角的棱边需要保证空间角度完全对称，避免出现尖角偏斜、曲面褶皱的问题，五个角的交汇中心要做平滑过渡处理，避免应力集中——如果是作为金属材质的实体构件，中心位置的圆角过渡能有效降低冲压或者铸造过程中的开裂风险。建模时先绘制平面五角星的草图轮廓，约束每个尖角的角度为36度，五条边长度完全相等，之后以中心为基准点建立空间参考平面，每个尖角的顶点抬升高度保持一致，通过放样曲面将平面轮廓点与空间顶点做连接，再对五个独立的角面做缝合处理，最后按照实际使用的壁厚要求做曲面加厚，就能得到完整的实体结构。

从安装边界来看，这类构件如果用在设备外装饰场景，背部需要预留直径适配的安装沉孔，沉孔位置要避开五个角的筋位，保证安装螺栓不会与曲面结构产生干涉，整体外轮廓的外接圆直径可以根据实际安装空间做参数化调整，尖角处的圆角大小需要匹配使用场景的安全要求，比如公共区域使用的装饰件需要把尖角倒钝，避免剐蹭风险，而作为实训模型或者精密摆件的话，可以保留锐利尖角来还原造型精度。实际生产中如果采用塑料注塑工艺，要保证每个面的拔模角度一致，避免脱模时出现表面拉伤；如果采用金属钣金工艺，就要提前计算好每个三角面的折弯展开尺寸，保证折弯后五个角的空间位置精准对齐，不会出现拼接错位。这类对称曲面结构的建模核心，在于把握好空间约束的一致性，所有对称位置的尺寸参数要做关联配置，修改整体尺寸时不需要逐个调整单个角的参数，能大幅提升设计迭代的效率，也能避免手动调整带来的尺寸误差。
