POP便携太阳能电池板三维结构设计

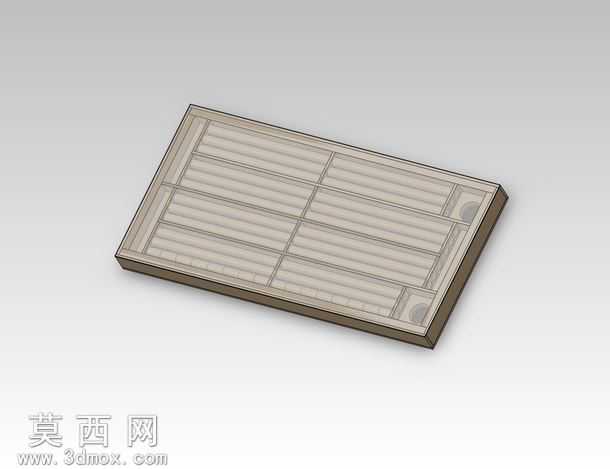

本作品为POP便携款太阳能电池板的三维数字化建模成果，建模过程以还原实体产品的真实结构与外观质感为核心目标，采用SolidWorks完成全参数化建模流程，确保各部件尺寸匹配度与装配逻辑完全符合实际生产要求。建模初期先梳理产品的层级结构，将整体拆分为外框封装壳体、内部光伏电池片阵列、边角防护定位件三个核心模块，先绘制外框的基础草图，通过拉伸、倒角命令构建出带斜边收边的矩形壳体结构，壳体边缘做薄壁厚处理，还原真实封装外壳的轻薄质感，同时在壳体边角预留定位槽位，用于匹配防护件的安装结构。针对内部的光伏电池片阵列，采用线性阵列命令完成多组电池片的规整排布，每片电池片表面添加细微的栅格线纹理，通过草图分割与凸台命令还原电池片表面的导电栅格结构，让阵列排布的电池片既保持整齐的视觉效果，又具备真实光伏组件的细节特征。边角的防护定位件采用圆角过渡处理，与外框槽位做装配配合校验，确保虚拟装配状态下无干涉、无错位问题。材质渲染阶段，为外框壳体赋予哑光深灰色工程塑料材质，调整材质的粗糙度与反光度参数，模拟户外使用的耐磨封装外壳质感；为光伏电池片赋予半哑光的浅灰蓝色光伏玻璃材质，添加轻微的折射与反射效果，还原电池片受光面的真实光学特性；边角防护件赋予与外框一致的工程塑料材质，仅在色彩明度上做细微区分，强化部件的层次差异。整体渲染采用柔和的均匀打光方案，避免过强的反光遮挡电池板的结构细节，同时添加柔和的环境阴影，让模型呈现出真实的立体感。设计思路上围绕便携使用场景做结构优化，整体采用扁平化矩形造型，无多余外凸结构，既保证光伏受光面积的最大化，又兼顾收纳携带的便利性，所有结构细节均参考民用便携太阳能电池板的通用设计规范，建模过程中对各部件的壁厚、装配间隙做参数化管控，确保模型可直接用于后续的结构验证、3D打印手板制作或者产品展示动画制作，完整还原了民用小型光伏供电组件的典型结构特征。
