自行车用Velo移动反光照明镜结构设计

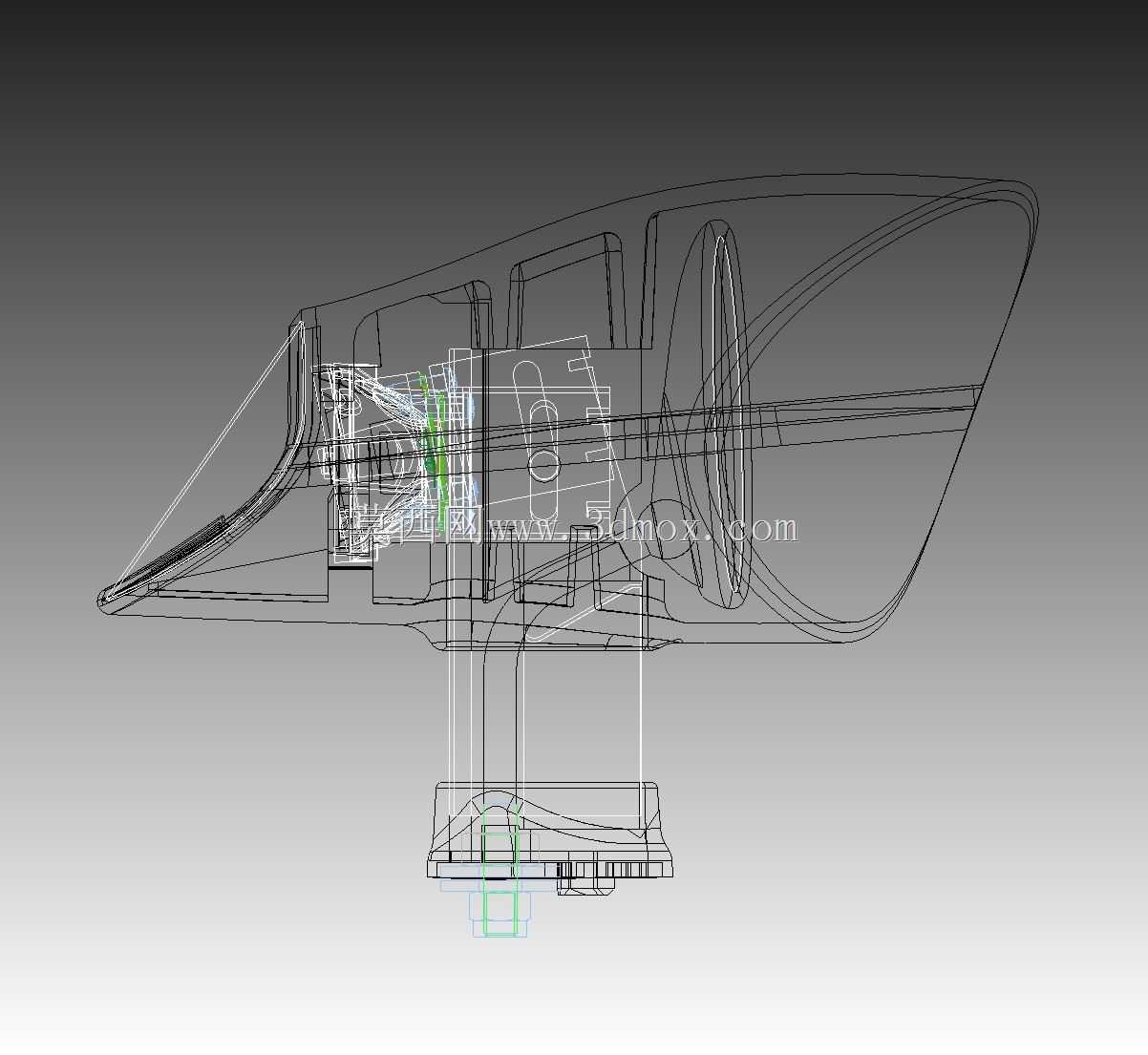

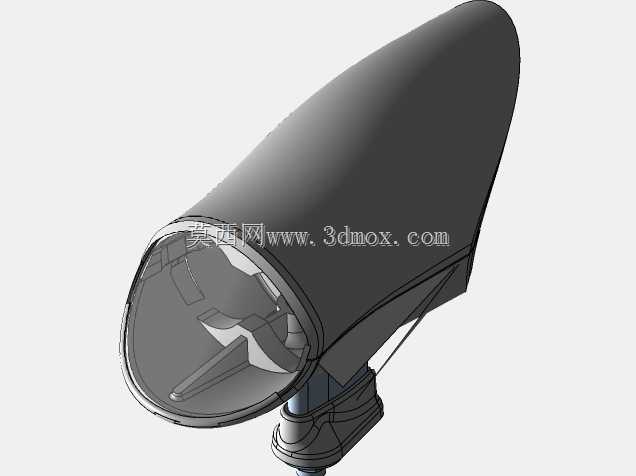

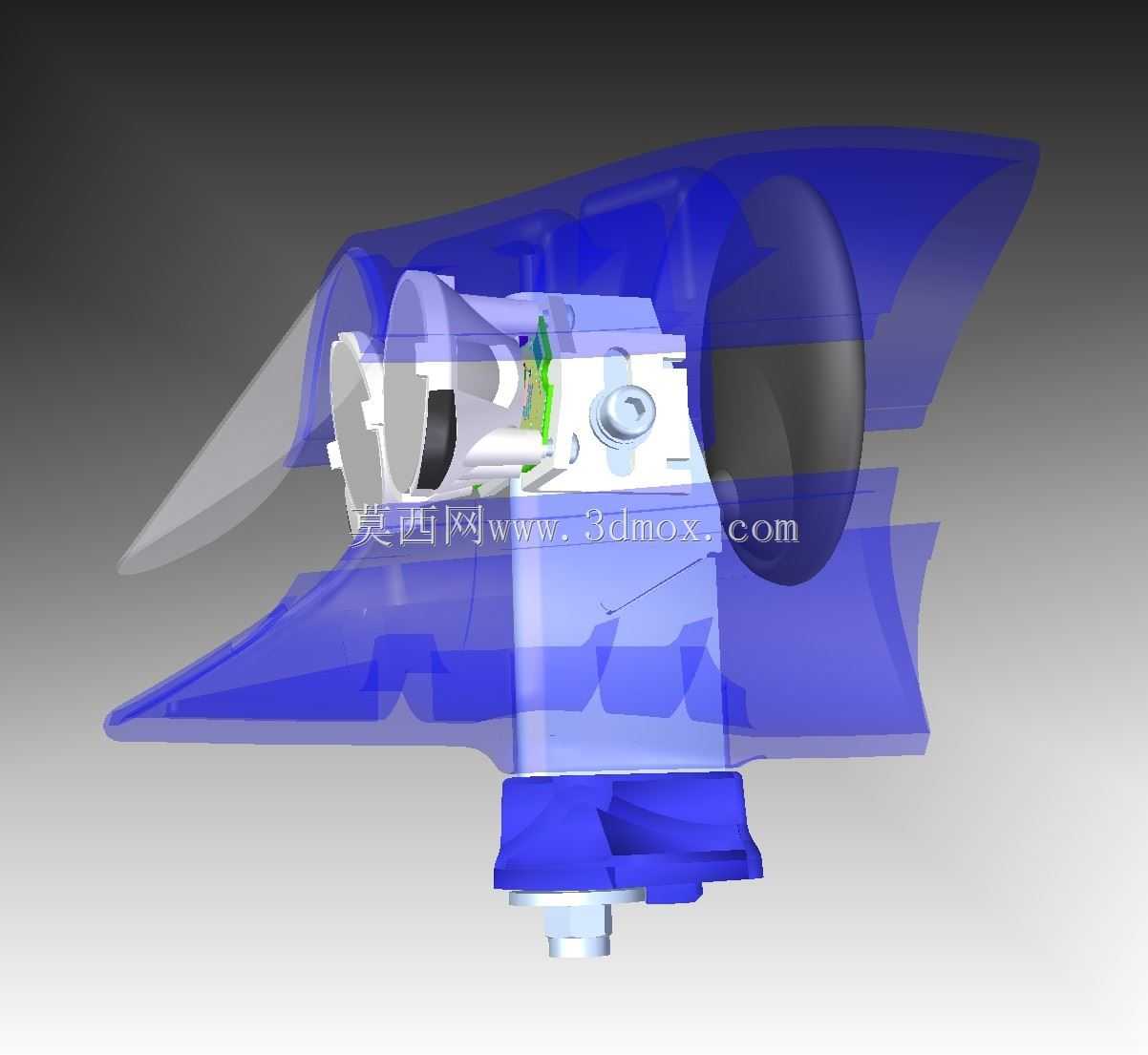

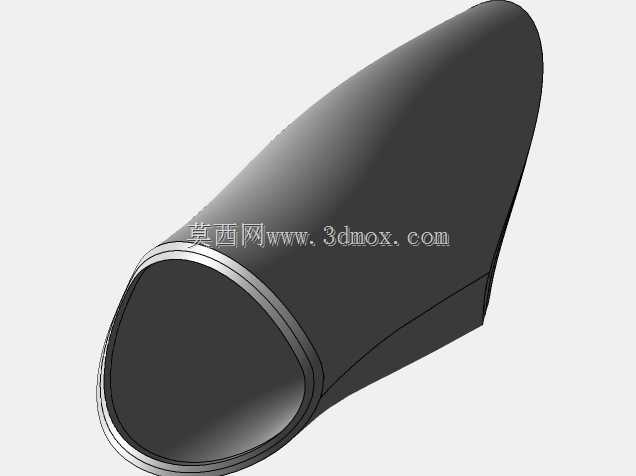

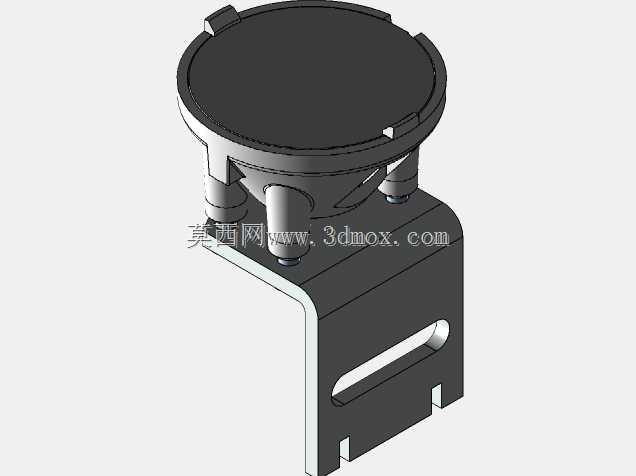

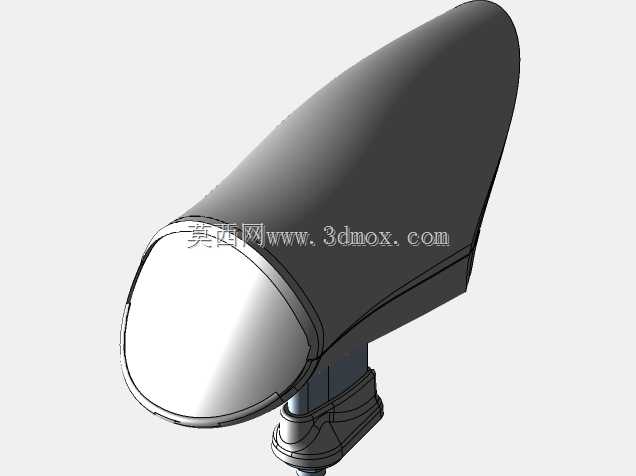

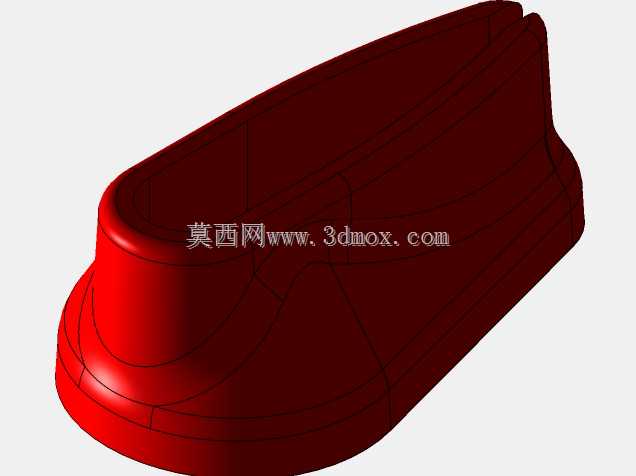

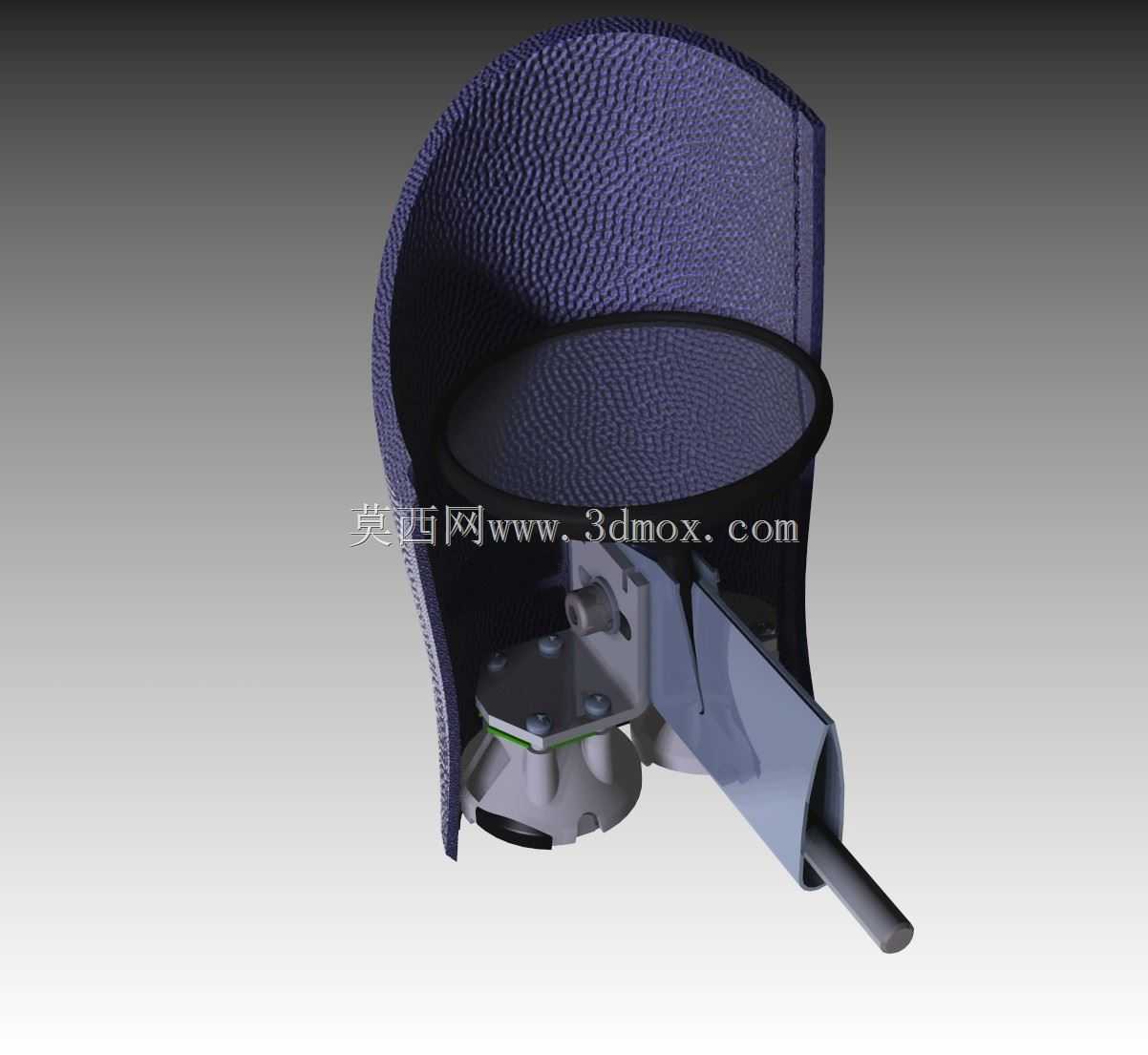

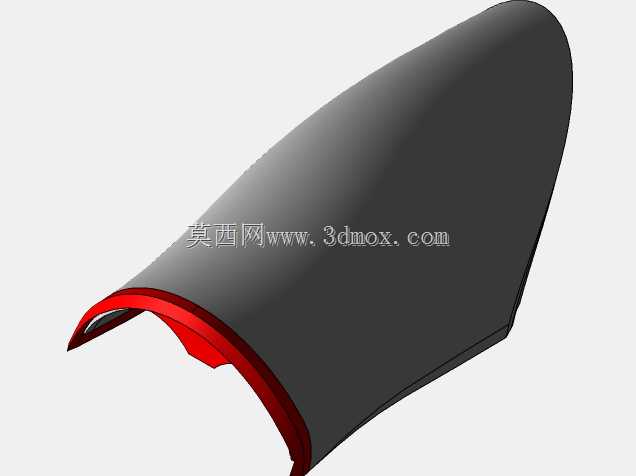

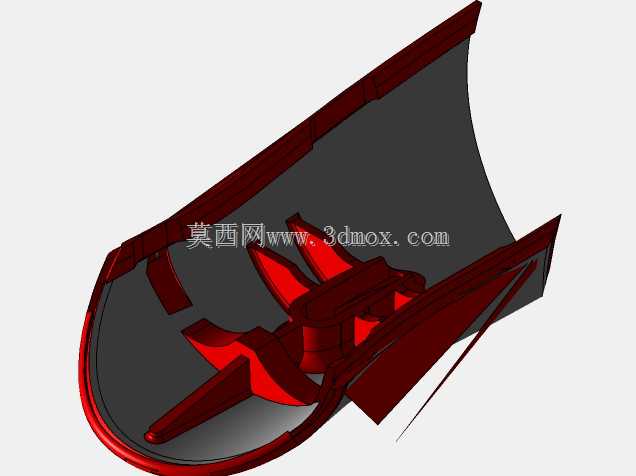

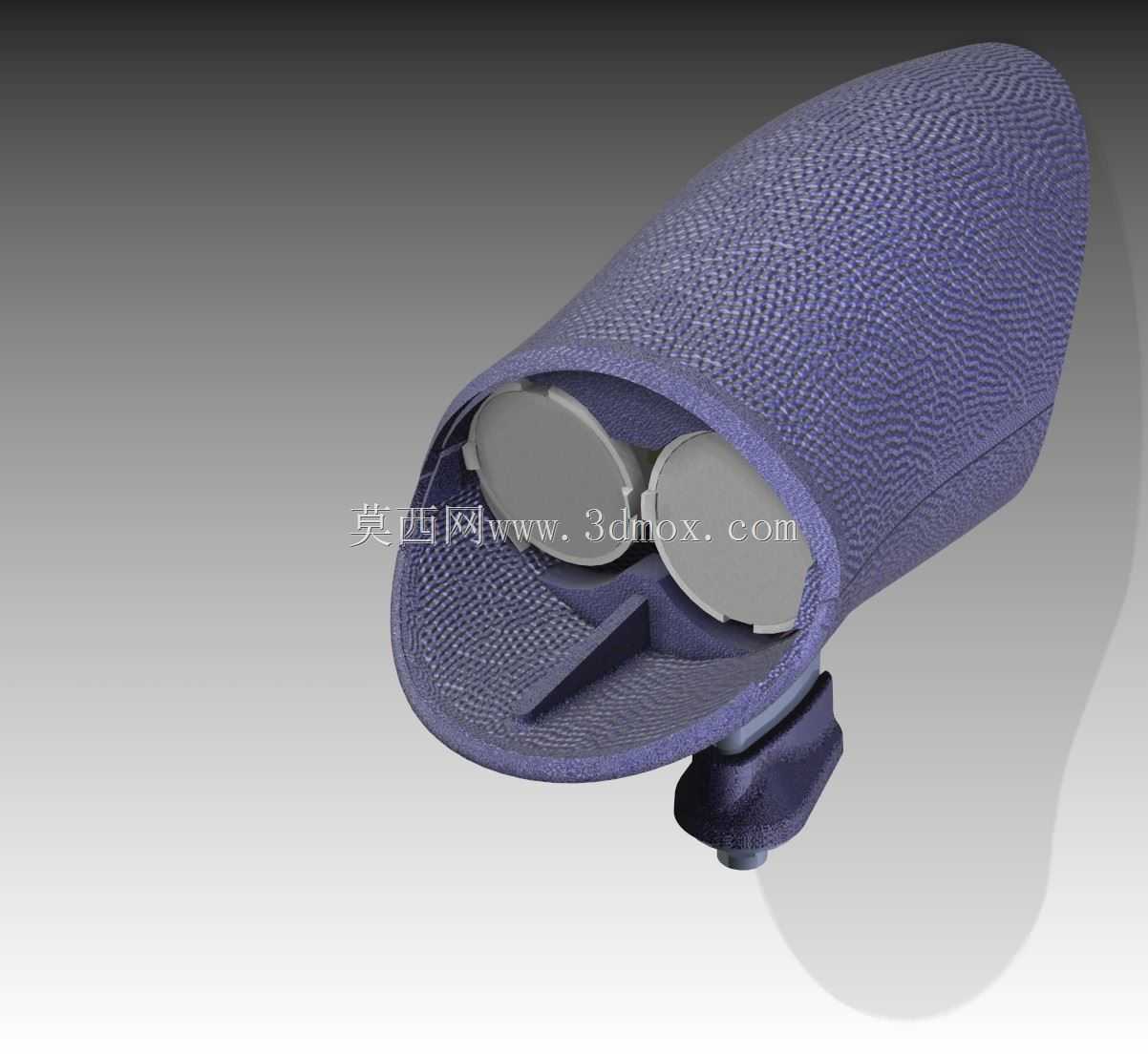

日常通勤与夜骑场景中，骑行照明与警示装置是保障骑行安全的核心部件，这款适配自行车安装的移动反光镜，整合了反光警示与主动照明功能，可直接替换常规自行车把端反光件，无需额外拓展安装位。从结构组成来看，整套装置分为三个印刷成型的塑料结构件与一片裁切成型的透明塑料薄片，透明薄片承担光学折射与透光作用，边缘做了倒角处理避免应力集中，装配时通过塑料件的卡扣结构完成定位，不需要额外螺丝紧固，减少装配工序与零件数量。照明模块适配1W或3W规格的LED光源，背部配置铝制散热结构，散热件与塑料壳体之间预留了0.2mm的装配间隙，填充导热硅胶后可将LED工作产生的热量快速导出，避免长期高温工作导致塑料壳体变形、LED光衰过快的问题。支撑结构同时承担安装固定与角度调节功能，支架与反光镜主体的连接位置做了阻尼转轴设计，可根据骑行者的坐姿、车把安装高度调整反光镜的照射角度与反光可视范围，调整到位后依靠转轴的阻尼力保持姿态，骑行过程中遇到颠簸也不会出现角度偏移。安装接口适配常规自行车车把的标准管径，固定端做了防滑齿纹，锁紧后可避免装置在车把上转动滑落，整体外轮廓做了流线型收边处理，骑行过程中可降低风阻，同时避免尖锐凸起在意外剐蹭时对骑行者造成伤害。结构设计阶段充分考虑了户外使用的环境适应性，塑料壳体的拼接位置做了挡边结构，可阻挡日常骑行时的雨水、灰尘进入壳体内部，保护LED电路与散热结构不受侵蚀。透明镜片的固定采用嵌入式结构，周边的塑料压边均匀受力，不会出现局部应力过大导致镜片开裂的问题，三个塑料结构件分别承担外壳支撑、镜片固定、安装锁紧的功能，零件拆分充分考虑了注塑成型的工艺要求，没有出现倒扣、壁厚不均的结构，量产时可直接采用常规注塑工艺生产，不需要特殊抽芯结构，能有效控制生产制造成本。
