适配凯格尔轮毂的36齿HTD同步带轮结构

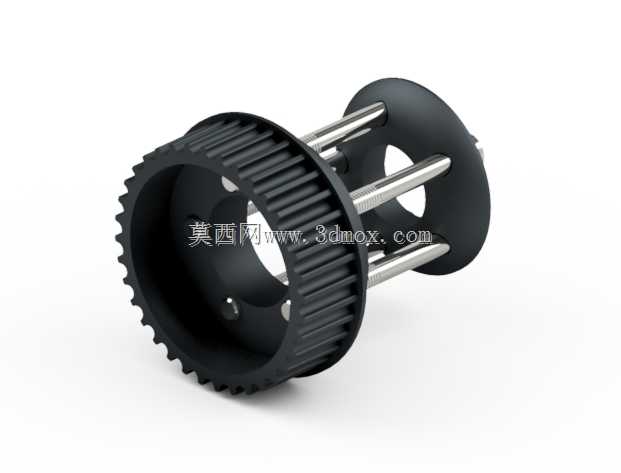

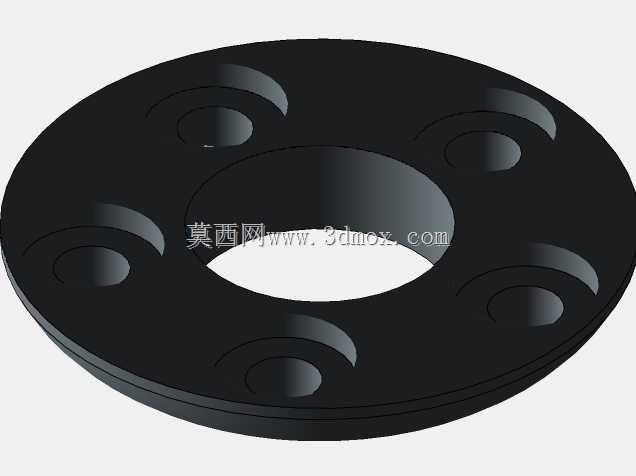

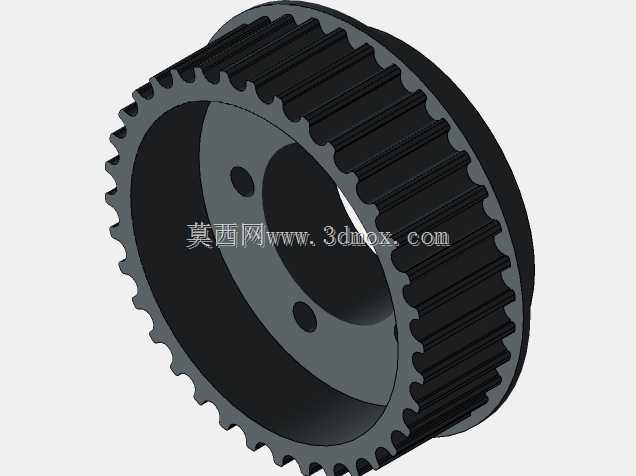

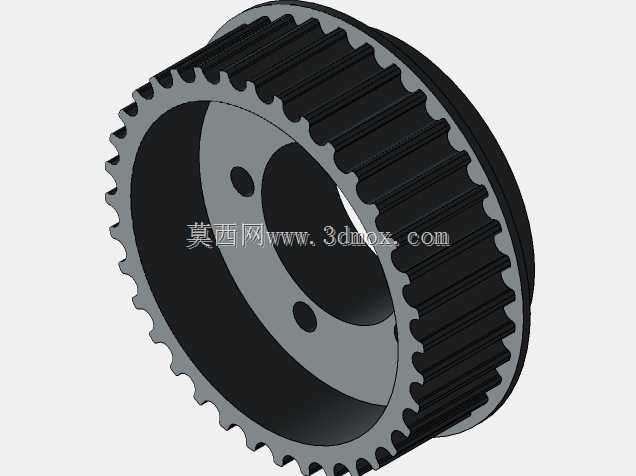

这款同步带轮主要面向小型轮式移动平台、定制化代步设备的传动系统设计，适配15mm宽度的HTD-5M同步带，专门匹配凯格尔轮毂的安装接口，在传动链路中承担动力传递、张紧导向的双重作用。从实际使用场景来看，这类带轮常布置在轮毂侧的动力输入端，和驱动电机输出端的小带轮配合，通过同步带的齿形啮合传递扭矩，相比平带传动不会出现打滑问题，传动比精准，运行过程中噪音更低，也不需要频繁调整张紧力，适合对传动稳定性有要求的轮式设备。设计阶段首先确定了带轮的齿形参数，36齿的5M节距齿形，和标准HTD-5M皮带的齿槽完全契合，啮合过程中齿面接触均匀，不会出现卡滞、跳齿的问题，带轮的齿宽严格匹配15mm皮带的宽度，两侧预留了少量限位余量，避免皮带运行过程中出现跑偏脱出的情况。带轮主体采用辐条式镂空结构，三根金属支撑柱连接两侧的轮缘与安装毂，在保证整体结构强度的前提下大幅降低了自身重量，转动惯量更小，启动和变速过程中的响应速度更快，也减少了不必要的动力损耗。安装边界方面，带轮的内孔尺寸完全适配凯格尔轮毂的安装轴径，支撑柱的排布位置避开了轮毂上的固定螺栓安装位，装配时不需要额外做避让加工，直接套入轮毂轴后通过端面紧固件锁紧即可完成安装，和轮毂的同轴度可以得到保证，高速转动时不会出现偏心抖动的问题。轮体的齿圈部分做了倒角处理，皮带安装时可以顺着倒角顺利滑入齿槽，装配难度更低，长期运行过程中也不会刮伤皮带的侧边，延长皮带的使用寿命。在传动系统布局时，这款带轮的中心距适配范围比较灵活，既可以作为驱动端的从动轮直接和轮毂固连，也可以作为张紧轮布置在皮带传动段的中部，调整皮带的包角，提升传动的贴合度，不管是前驱还是后驱的轮式布局都能适配。实际选型时需要注意，配套的同步带张力要调整到合理区间，过松容易出现跳齿，过大会增加轴承受力，这款带轮的支撑柱结构可以承受常规代步设备、小型移动平台的传动扭矩，不需要额外做加强处理，整体结构经过装配验证，和凯格尔轮毂的匹配度高，不需要二次修改即可直接投入装配使用。
